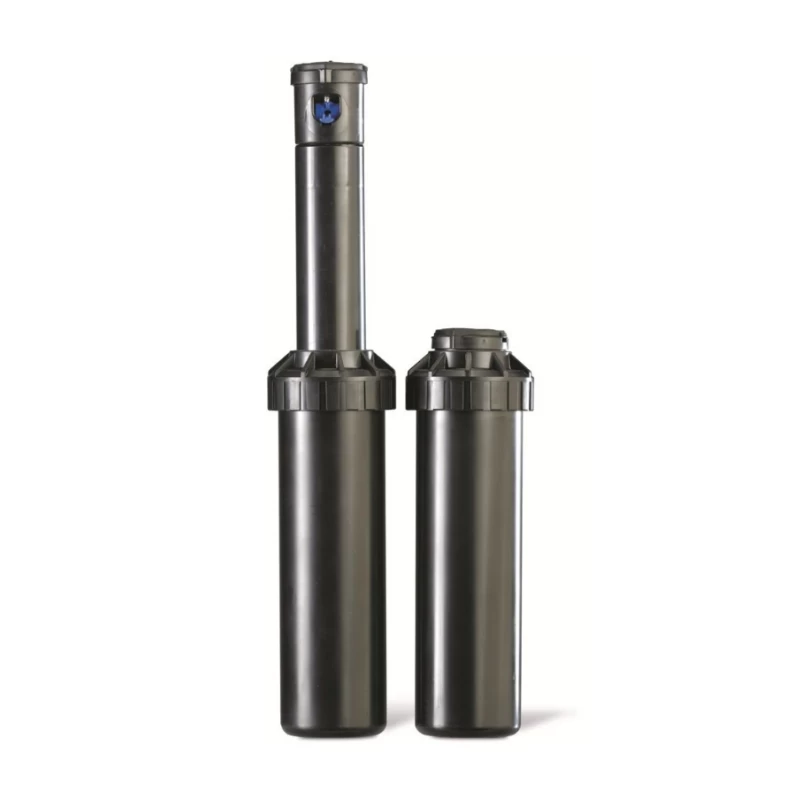

Turbine escamotable Série 3500 - Rain Bird
En réapprovisionnement
Garantie : 2 ans
Réapprovisionnement estimé le
13-02-25
Modèle : Aucune disponibilité
Quantité
Caractéristiques
- Marque : Rain-Bird
- Série 3500
- Modèle : 3504 PC et 3504 PC SAM
- Réglable de 40 à 360° avec un tournevis plat
- Butée : gauche
- Technologie : Rain Curtain
- Mécanisme : à cliquet protégeant l'arroseur s'il est forcé après la butée
- Soulèvement: 10cm.

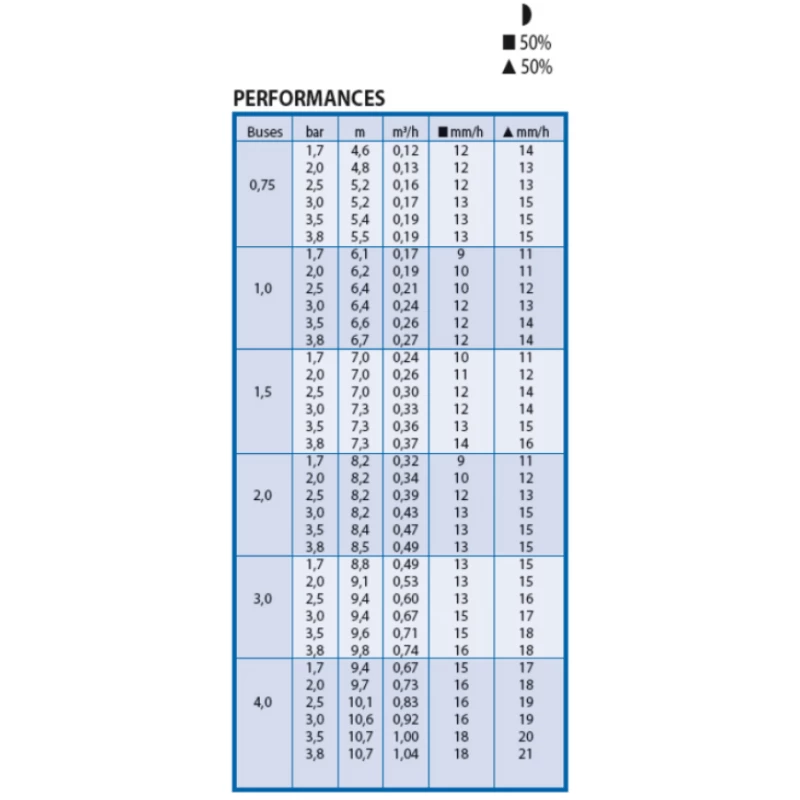

- Débit: de 0.12 à 1.04 m3 par heure
- Portée: de 4.60 à 10.70 mètres
- Entrée: 1/2" Femelle
- Hauteur de soulèvement : 10,2 cm
- Hauteur du corps : 16.8 cm
- Diamètre exposé : 2.9 cm

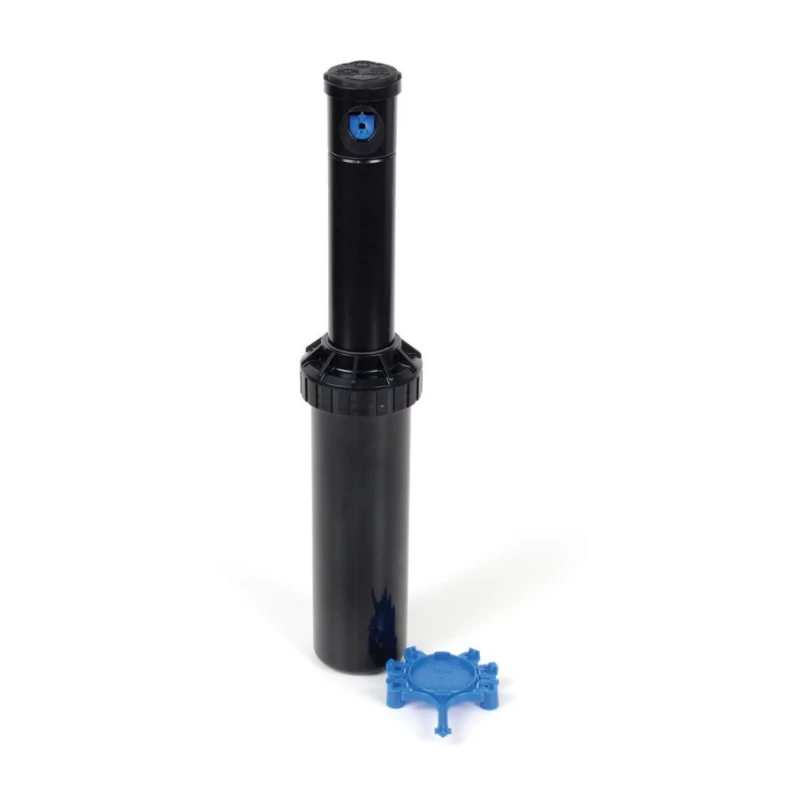

- Livrée avec 6 buses
- Arroseur fourni avec un arbre de 6 buses Uniformité + délivrant :
- De grosses gouttes d’eau pour une performance constante
- Un arrosage efficace au pied de l’arroseur
- Une distribution uniforme du jet sur toute la portée
- Performances - Pour un arrosage de qualité et l’assurance de gazons en bonne santé, les buses sont développées grâce à la technologie Rain Curtain™
- Véritable hauteur de soulèvement de 10,2 cm du centre de la buse au couvercle du corps
Installation et maintenance :
- Réglage facile et rapide du secteur par le dessus. Un simple tournevis à tête plate suffit.
- Le réglage de la portée grâce à la vis brise jet permet une réduction de portée de 35% sans changer la buse
- Réglage et vérification rapides du secteur
- Stator autorégulant évitant tout réglage en cas de changement de buse
- L’entretien est très facile: vous pouvez aisément enlever le filtre.

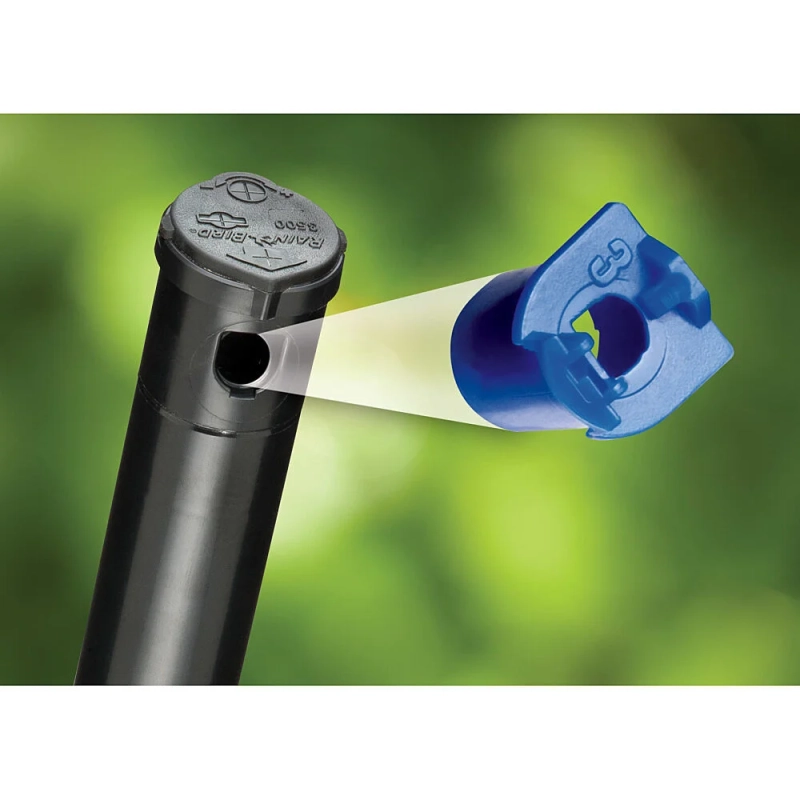

- Buse facile à enlever
Flexibilité au niveau des études :
- Modèle disponible avec clapet anti-vidange Seal- A-Matic™ (SAM) qui retient jusqu’à 2,1 m de colonne d’eau pour éviter le flacage aux points bas
- Couvercle en caoutchouc et vis brise-jet autonettoyante limite l’intrusion de débris
- Secteur arrosé de 40-360°. Un seul modèle plein cercle et secteur de cercle
Longévité :
- Turbine lubrifiée à l’eau pour un fonctionnement durable et sans problème
- Joint racleur à double action protégeant le mécanisme contre les débris et assurant une montée et une rétraction fiables
- Conçu pour protéger l’engrenage si la tige de l’arroseur est forcée au-delà de ses butées.
Le réglage du secteur peut se faire de 40° à 360° :
- 3504-PC : arroseur plein cercle (aller-retour) et secteur de cercle
- 3504-PC-SAM : arroseur plein cercle (aller-retour) et secteur de cercle avec clapet anti-vidange SAM
- Garantie 2 ans
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
