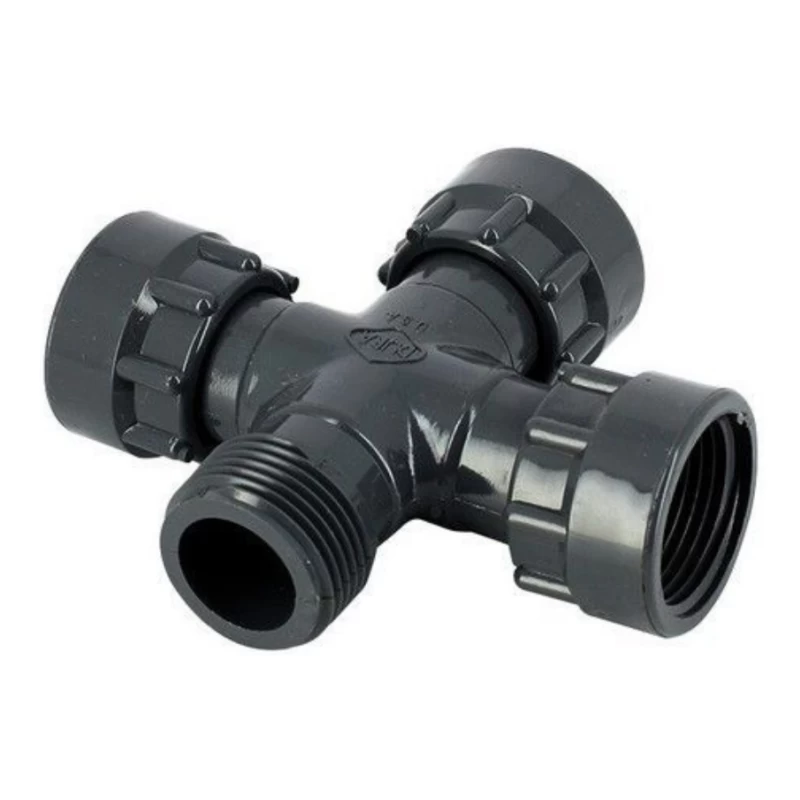

Croix PVC MFFF 1" - Dura
Stock disponible
Garantie : 1an
Livraison à partir du
25-01-25
Quantité
Le raccord en croix union mâle/ femelle 1"DURA pvc PN10 est spécialement conçus pour montage des électrovannes dans des regards de vanne. De très bonne qualité, avec écrou tournat et avec joint torique, les jonctions en x unions, en 4 voies avec des angles de 90°, de marque dura sont utilisables jusqu'à 10 bar de pression. Grâce à l'écran tournant sur les partie taraudées (femelles), les raccords DURA sont très simple à visser sur les parties filetées (mâles).
Raccord union évolutif en PVC PN10 DURA a été conçu avec un écrou tournant du coté de la partie femelle et un joint torique afin de garantir une étanchéité parfaite. Ce raccord évolutif de haute qualité est idéal pour le montage des électrovannes.
Croix en PVC - 1" MFFF - Dura : Raccord PVC en croix à visser pour la création de clarinette évolutive. Démontable et équipée de joint torique. Ecrou tournant femelle et vis mâle.
Description
Matière : PVC.
Écrou tournant femelle et vis mâle.
Étanchéité par joint torique.
Croix union DURA fileté / taraudé mâle/ femelle 1"
Spécialement conçue pour le montage d'électrovannes
Résiste à une pression max de 10 bar
Traité anti UV
Couleur gris foncé
Modèle de raccord évolutif PVC
Caractéristiques
Les raccords en PVC PN10 de haute qualité de la marque DURA on été spécialement fabriqués pour la conception de collecteur, utilisé pour le montage d’électrovanne d’arrosage.
Ces raccords en PVC sont indispensable dans votre système d'arrosage pour la connexion hydraulique de vos électrovannes.
Leur taille permet d'économiser de la place, puisqu'ils sont parfaitement adapter à l’encombrement limité qu'offre les regards d'arrosage.
Ils sont très facile à manipuler et rendent possible un montage et un démontage en toute simplicité.
Ce raccord permet de raccoder en 4 voies avec des angles de 90°
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Garantie: 1 an.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
