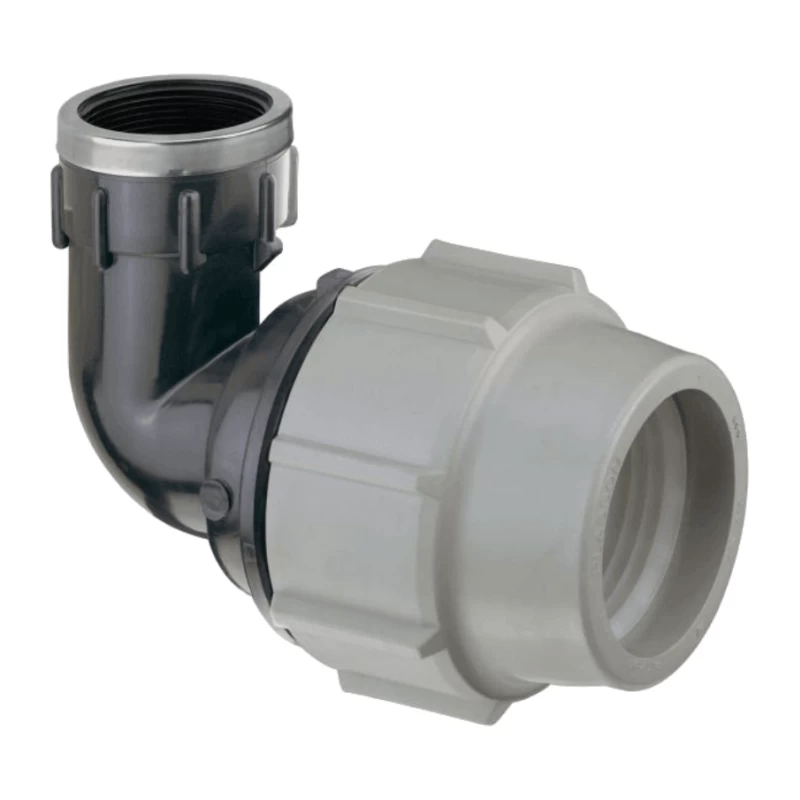

Coude 90° taraudé FF-7150 - Plasson
Stock disponible
Garantie : 1 an
Réapprovisionnement le
04-02-25
Raccords tailles : Aucune disponibilité
Quantité
Raccord ou coude ou angle de 90°C mécaniques, taraudé femelle, 7150 plasson, permet la jonction avec un angle de 90°, des tubes en pression de DN inférieurs ou égaux de 25mm, 32mm, 40mm, 50mm, 63mm et 75mm. Ce raccord à angle droit est utilisé pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C, à l'attention des collectivités, des secteurs agricoles ou industriels, la nature des bagues et des joints d'adaptation en fonction du fluide transporté.
Description
Coude égal taraudé à compression 7050 Femelle/ Femelle
Marque plasson
Couleur noir et gris
Angle de 90°
A serrage extérieur avec bague avec auto buté
Pression d'utilisation: De 6 à 16 bars
Traité anti UV
- Raccord enterreble
- Matière
Corps : polypropylène, copolymère haute qualité
Ecrou : Polypropylène, copolymère haute qualité
Bague de crampage standard : acétal (POM)
Joint torique standard : NBR
Bague de renforcement : Acier inox à partir de 1'' 1/4
Références normatives
Conformes aux normes ISO 14236 et AS/NZ 4129
Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975
Caractéristiques
Pour tuyaux PE ou tube
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux
Les embouts sont amovibles et interchangeables pour transformer selon vos besoins
Montage et démontage aisé
Ce raccord permet la jonctiona avec un angle de 90°
Usage général à des températures inférieures ou égales à 40°C, au-delà de 20°C, appliquer un coefficient de détimbrage
Application eau chaude EXCLUE
- Norme ACS
Pour assurer l’efficacité de votre système d’arrosage enterré, il est important de l’équiper de raccords Plasson qui garantissent une étanchéité optimale. Les raccords de compression Plasson permettent de vous préserver d'éventuelles fuites tout en étant très simples et faciles à installer. Insensibles à la corrosion et réputés pour leur robustesse, les raccords Plasson vous offrent une efficacité sur le long terme.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Garantie: 1 an.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
On recommande généralement de fixer une agrafe tous les 30 à 50 cm d’intervalle, horizontalement et verticalement sur toute la surface. Cependant, dans les zones exposées au vent, il convient de doubler la quantité afin d’assurer une bonne fixation au brise-vue.
Oui, un filet peut être brise-vent et brise-vue. Attention, en situation de vent fort, privilégiez un filet brise-vent, qui aura aussi une fonction occultante, légèrement moindre, mais protégera votre clôture.
Si vous recherchez un produit proche des 100% d’occultation, il faut vous diriger vers les filets brise-vue. Pour les occultants naturels (canisses, brandes de bruyère…), il s’agit de matières naturelles, donc le pourcentage d’occultation ne peut être calculé (information fournie dans le descriptif produit).
Il faut installer des fils de fer tendus. Prévoyez un fil en bas et un en haut. Selon la hauteur de votre installation, ajoutez un fil de fer tous les 50cm. Fixez ensuite le tout avec des agrafes sur le fil de fer.
Il faut le faire grillage tendu, avec des agrafes de fixation et une pince à grillage. Il n’y a pas de règle concernant le nombre d’agrafes à utiliser. Nous vous recommandons de fixer une agrafe tous les 30 à 50cm d’intervalle. Si votre grillage est distendu, retirez les câbles.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
