Coude égal 90° FF-7050 - Plasson Coude égal 90° FF-7050 - Plasson Coude égal 90° FF-7050 - Plasson
Marque : Plasson

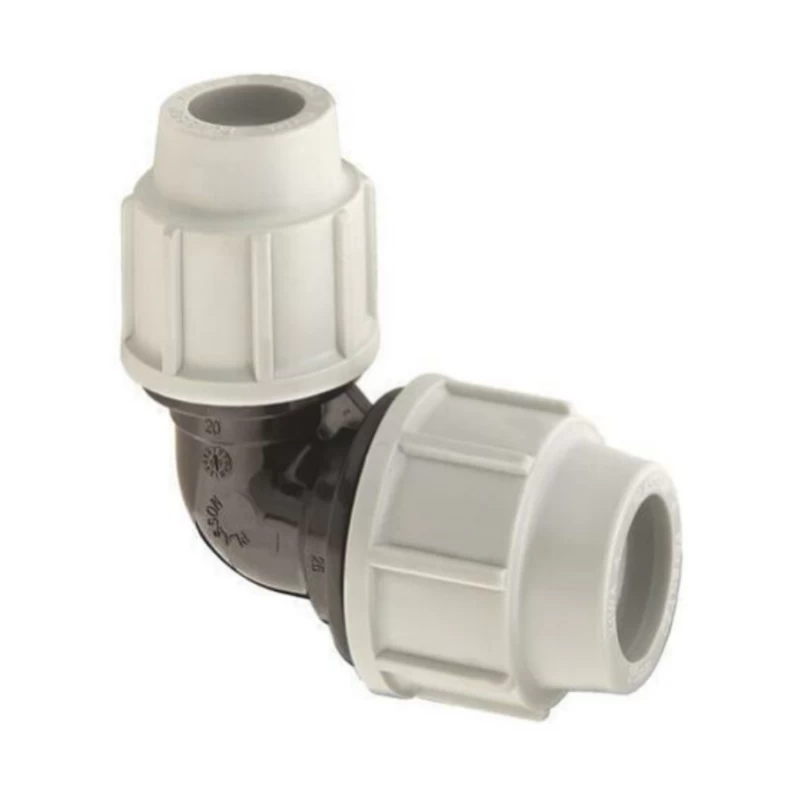

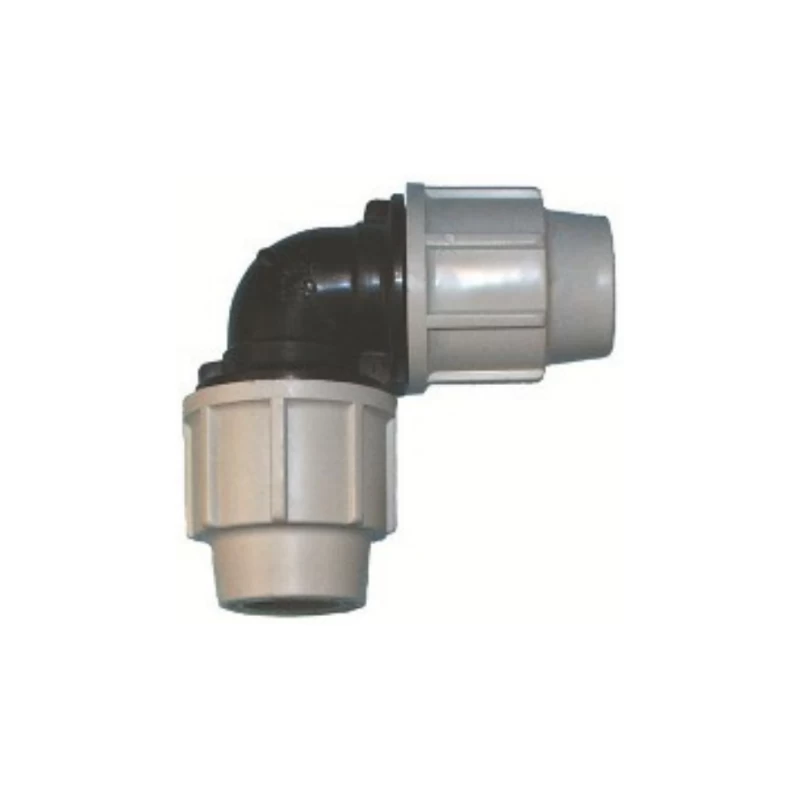

Coude égal 90° FF-7050 - Plasson

Coude à compression 90° 7050 PLASSON FF.
À partir de
3,96€
TTC
l'unité

Stock disponible

Garantie : 1 an

Réapprovisionnement le
04-02-25

Diamètre : Aucune disponibilité

Quantité

-
+

Coude ou angle de 90°C mécanique 7050 plasson, permet la jonction  avec un angle de 90°, des tubes en pression de DN inférieurs ou égaux de 20 mm, 25mm, 32mm, 40mm, 50mm, 63mm et 75mm. Ce raccord à angle droit est utilisé pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C, à l'attention des collectivités, des secteurs agricoles ou industriels, la nature des bagues et des joints d'adaptation en fonction du fluide transporté.

Description

  • Coude égal à compression 7050 Femelle/ Femelle

  • Marque plasson

  • Couleur noir et gris

  • Angle de 90°

  • A serrage extérieur avec bague avec auto buté

  • Norme ACS
  • Pression d'utilisation: De 6 à 16 bars
  • Raccord enterable

Matière

  • Corps : polypropylène, copolymère haute qualité

  • Ecrou : Polypropylène, copolymère haute qualité

  • Bague de crampage standard : acétal (POM)

  • Joint torique standard : NBR

Références normatives

  • Conformes aux normes ISO 14236 et AS/NZ 4129

  • Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975

Caractéristiques

  • Pour tuyaux PE ou tube

  • Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux

  • Les embouts sont amovibles et interchangeables pour transformer selon vos besoins

  • Montage et démontage aisé

  • Ce raccord permet la jonction avec un angle de 90°

  • Usage général à des températures inférieures ou égales à 40°C, au-delà de 20°C, appliquer un coefficient de détimbrage

  • Application eau chaude EXCLUE


Pour assurer l’efficacité de votre système d’arrosage enterré, il est important de l’équiper de raccords Plasson qui garantissent une étanchéité optimale. Les raccords de compression Plasson permettent de vous préserver d'éventuelles fuites tout en étant très simples et faciles à installer. Insensibles à la corrosion et réputés pour leur robustesse, les raccords Plasson vous offrent une efficacité sur le long terme.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90
  • Garantie: 1 an.

  • La garantie est prévue pour les défauts de matière et vice de fabrication.

  • La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.

  • La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø      16      20     25     32    40    50      63      75       90      100
PEBD 3
bar (m³)

     0,8

     1,2

     2,1

     3,3






PEBD 3
bar (m³)



     1,8

     3,1

    4,8

    7,5

    11,9



PEBD 3
bar (m³)

     0,6


     1,6

     2,5

    4,1

    6,2

    10,1



PEBD 3
bar (m³)




     3,3

    5,3

    8,2

     13

     18,5

      26,6

      39,7
PEBD 3
bar (m³)


     1,1

     1,8

     2,9

    4,5

    7,1

    11,2

       16

       23

      34,4
PEBD 3
bar (m³)



     1,4

     2,3

    3,6

    5,6

     8,9

     12,6

       18,1

         27
PEBD 3
bar (m³)





    4,8

    7,5

    11,9

     16,9

       24,4

      36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d’aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement

  • Fileté : mâle
  • Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
