Clapet anti retour avec crépine
Stock disponible
Garantie : 1 an
Réapprovisionnement le
30-01-25
Diamètre : Aucune disponibilité
Quantité

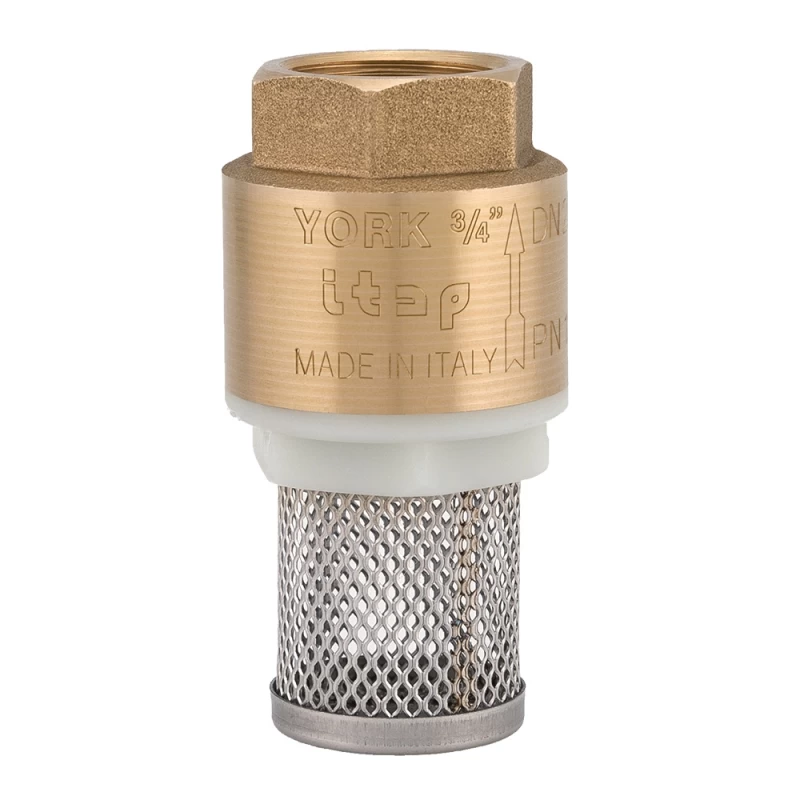

Le clapet anti retour avec crépine de marque york, est un dispositif permettant de contrôler le sens de circulation d'un fluide quelconque et empêche les impuretés et les corps étrangers de pénétrer dans le système. En 1", 1"1/4 et 1"1/2, femelle/ taraudé, il permet le passage d'un liquide, d'un gaz, d'air comprimé... dans un sens et bloque le flux si celui-ci venait à s'inverser. A positionner au bout de votre tuyau d'aspiration dans le puits ou réservoir d'eau en retenant les différents résidus et boues contenus dans votre installation.
Crépine pompe et clapet anti retour pompe permettant de protéger votre pompe. Crépine de filtration sable pour puit ou forage.
Le clapet anti-retour maintient la pression constante dans le système et empêche les impuretés et les corps étrangers de pénétrer dans le système.
Caractéristiques
Crépine en acier inoxydable
Clapet anti-retour avec obturateur en ABS.
Corps laiton
Opercule en nylon,
Joint NBR
Maille 1200 µm du 1" au 2"
Toutes positions.
Pression d'ouverture: 0.03 bars
Pression nominale : 10 et 12 bars (Selon modèle)
Température de service 10°C à 80°C maximum
Clapet anti-retour laiton vertical ou horizontal avec crépine inox
| Diamètre | 1" | 1"1/4 | 1"1/2 | 2" | ||
| Pression maxi (en bar) | 12 | 10 | 10 | 10 |
Avantages
Crépine pompe et clapet anti retour pompe permettant de protéger votre pompe. Crépine de filtration sable pour puit ou forage.
Le clapet anti-retour maintient la pression constante dans le système et empêche les impuretés et les corps étrangers de pénétrer dans le système.
Le clapet anti-retour permet de contrôler le sens d'un fluide dans une canalisation, via un sens unique de circulation.
Les clapets antiretour se placent surtout après le compteur d'eau et le robinet d'arrêt général.
Les clapets anti-retour permettent le passage du fluide dans une seule direction tout en bloquant le flux dans l'autre sens,
Le clapet anti retour est fabriqué en laiton, il est conçu pour assurer un contrôle fiable du flux, ce clapet est un élément essentiel dans diverses applications, il offre une solution robuste pour prévenir les retours indésirables de fluide.
- Garantie de construction industrielle de 1 an.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
