Devis
Pompe doseuse D20-GL2 - Dosatron
Stock disponible
Garantie : 2 ans
Livraison à partir du
08-02-25
Quantité

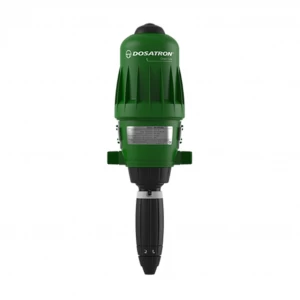

Installé sur le réseau d’eau, le Dosatron utilise la pression d’eau comme seule force motrice. Ainsi actionné, il aspire le produit concentré, le dose au pourcentage désiré, puis le mélange avec l’eau motrice. La solution réalisée est alors envoyée en aval. La dose de produit injecté est toujours proportionnelle au volume d’eau qui traverse le Dosatron, quelles que soient les variations de débit ou de pression du réseau.
Caractéristiques
- Marque: Dosatron
- Dosage réglable : 0,20 à 2%
- Débit d’eau de fonctionnement : 1 à 20m3/h
- Pression d’eau de fonctionnement : 0.12 à 10 bar
- Débit d’injection du produit concentré : 2 l/h à 400 l/h
- Connexion 2" M
- Raccords pression - 50 x 60 mm
- Capacité moteur 5 l
- Injection à la sortie
- Moteur à piston
- Composition du colis
- 1 Dosatron
- 1 support mural
- 1 tuyau d’aspiration transparent longueur
- 180 cm [71”] - Ø 20 X 27 mm [7/8’’ id X 1 1/16’’od]
- 1 manuel d’utilisation et d’entretien
Utilisation
- Environnement
- Hygiène
- Lavage véhicules
- Travail des métaux
- I.A.A.
- Traitement de l’eau
- Arts graphiques
- Horticulture
- Élevage...
Conseils de pose
- Dévisser partiellement l’écrou noir
- Tourner le corps doseur
- Amener la graduation choisie sur le trait noir de la bague transparente
- La quantité de produit injectée est proportionnelle à la quantité d’eau qui entre dans le Dosatron :
- Ex. Réglage à 1% = 1 : 100 = 1 Volume de produit pour 100 volumes d’eau
- Garantie: 2 ans.
- Cette garantie ne s’applique qu’aux défauts de fabrication.
- Cette garantie ne couvre pas les défauts constatés provenant d’une installation anormale de l’appareil, de la mise en œuvre d’outillages non appropriés, d’un défaut d’installation ou d’entretien, d’un accident d’environnement ou par la corrosion due à des corps étrangers ou des liquides trouvés à l’intérieur ou à proximité de l’appareil.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
