Vanne PVC pression à coller double union - FF - PN16 Vanne PVC pression à coller double union - FF - PN16 Vanne PVC pression à coller double union - FF - PN16
Marque : Plimat

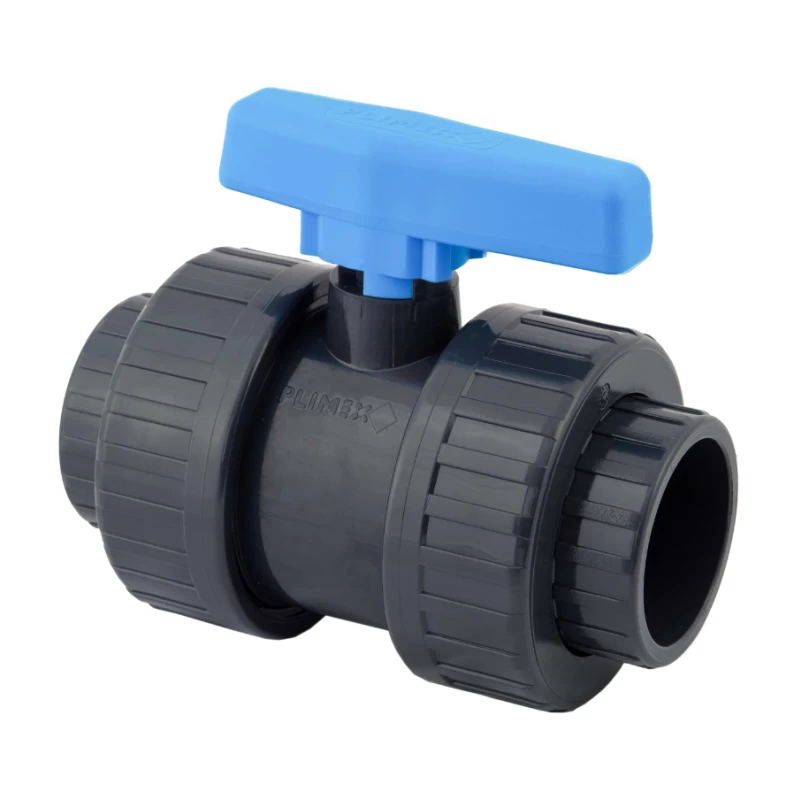

Vanne PVC pression à coller double union - FF - PN16

Vanne PVC à coller Double union PN16 FF
À partir de
8,80€
TTC
l'unité

Stock disponible

Garantie : 1 an

Réapprovisionnement le
09-02-25

Diamètre : Aucune disponibilité

Quantité

-
+

Raccord de vanne pvc pression à coller double union femelle/femelle de diamètre 25mm, 32mm, 40mm et 50mm est utilisé pour des réseaux d’eau potable, traitement d’eau, industrie et piscine. Grâce aux caractéristiques du PVC-U, Vanne à boisseau sphérique double union en PVC femelle x femelle, avec une pression nominale de 16 bars, pour de l'eau à 20°C a une très bonne résistance mécanique, très résistants à l’abrasion et à de nombreuses substances chimiques. Les raccords en T plastiques ont des surfaces très lisses avec un faible coefficient de rugosité, garantissant un débit constant sans dépôt ou encrassement des tuyaux ou gaine d'eau.

Description

  • Vanne double union taraudé PVC PN16 femelle à coller

  • Se ferme entièrement par 1/4 de tour

  • Pression Nominale : 16 Bars

  • produit certifié NF055

  • Vanne double union à coller

  • Traité anti UV

  • La température de service est de 0°C à  20°C

  • Attestation de conformité sanitaire : ACS

  • Colle pvc uniquement

  • Fabriqués à partir de polychlorure de vinyle non plastifié (PVC-U) conforme à la norme ISO/TR7473,

  • 100% matière première vierge pour garantir une qualité irréprochable.

  • Couleur RAL 7011 gris foncé.

  • Les caractéristiques mécaniques des raccords sont conformes à la norme ISO 2035 et la résistance à la températureest conformé à la norme ISO 2507.

Caractéristiques

  • Adduction d'eau potable, traitement d'eau, industrie et piscine.

  • Très bonne résistance mécanique, résistant à l'abrasion et aux substances chimiques conforme à la norme ISO 2035.

  • Raccord très lisse avec un faible coefficient de rugosité garantissant un débit constant sans dépôt ou encrassement.

  • Fabriqué à partir de polychlorure de vinyle non plastifié conforme à la norme ISO/TR7473, 100% matière première vierge pour garantir une qualité irréprochable.

  •  Pour faire le raccordement  à coller utilisez uniquement  une colle spécifique PVC pression afin d’effectuer une soudure à froid.



TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90
  • Garantie: 1 an.

  • La garantie est prévue pour les défauts de matière et vice de fabrication.

  • La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.

  • La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

CERTIFICATIONS ET NORMES DE REFERENCELes raccords PLIMAT ont été certifiés pour l’adductiond’eau potable dans de nombreux pays : ACS (France), DVGW(Allemagne), KIWA (Pays-Bas), WRAS (Royaume Uni).L’usine PLIMAT est certifiée ISO 9001:2015.Les dimensions des raccords à coller sont conformes à la normeEN 1452-3, DIN 8063, NFT 54-029. Les dimensions des raccords àvisser sont conformes à la norme ISO 7/1, EN 10226-1, DIN 2999.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø      16      20     25     32    40    50      63      75       90      100
PEBD 3
bar (m³)

     0,8

     1,2

     2,1

     3,3






PEBD 3
bar (m³)



     1,8

     3,1

    4,8

    7,5

    11,9



PEBD 3
bar (m³)

     0,6


     1,6

     2,5

    4,1

    6,2

    10,1



PEBD 3
bar (m³)




     3,3

    5,3

    8,2

     13

     18,5

      26,6

      39,7
PEBD 3
bar (m³)


     1,1

     1,8

     2,9

    4,5

    7,1

    11,2

       16

       23

      34,4
PEBD 3
bar (m³)



     1,4

     2,3

    3,6

    5,6

     8,9

     12,6

       18,1

         27
PEBD 3
bar (m³)





    4,8

    7,5

    11,9

     16,9

       24,4

      36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d’aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement

  • Fileté : mâle
  • Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
