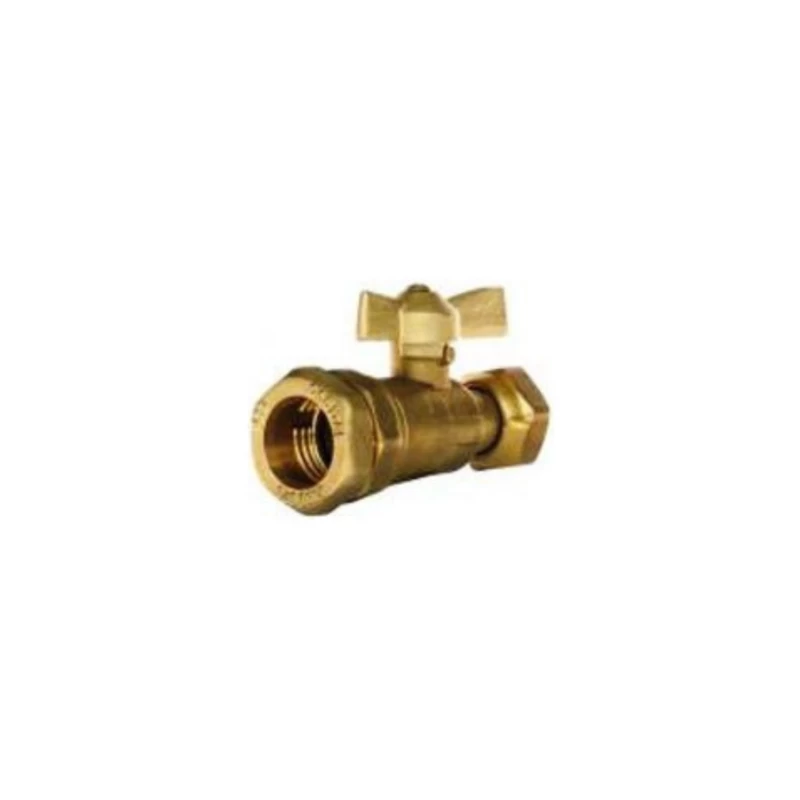

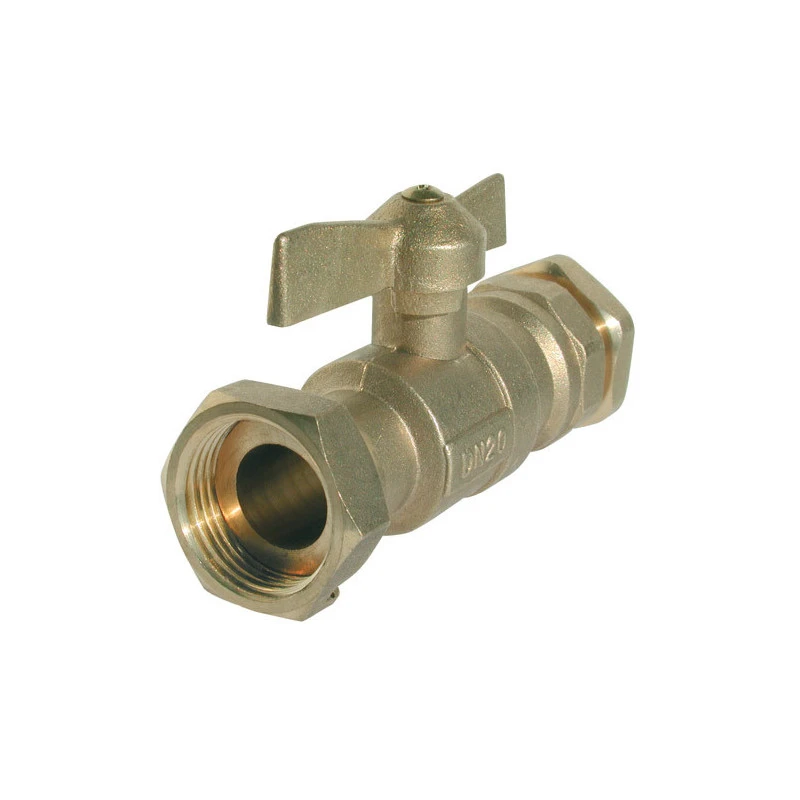

Vanne laiton de raccord à compression Ø25 et 32mm
Marque : Sans marque

Vanne laiton de raccord à compression Ø25 et 32mm

À partir de
28,76€
TTC
l'unité

Stock disponible

Garantie : 1 an

Réapprovisionnement le
30-01-25

Diamètre en pouce : Aucune disponibilité

Quantité

-
+

Vanne ou robinet laiton femelle / taraudé,  pression nominale 20 bars, pour tube pe ou pehd, de 6 à 16 bars, en diamètre 25mmx3/4" ou 32 mm x 1" se positionne avant ou après compteur.

Votre réseau d’eau potable nécessite la plus grande attention. En effet, quoi de plus important que d’utiliser des raccords qui garantiront la potabilité de notre eau. Les raccords laiton tube PE que nous vous proposons sont garantis par le certificat ACS et font l’objet d’un marquage assurant leur traçabilité. Leur raccordement sur votre canalisation PE ou PEHD est assuré par une bague crantée conique qui au serrage permettra de résister à une pression allant jusqu’à 20 bars, l’étanchéité, elle, se faisant grâce à une bague laiton comportant un joint torique NBR. Nos raccords laiton pour tube PE vous assurent une fiabilité de montage à toute épreuve.


Caractéristiques

  • Materiau : Laiton

  • Raccord : Femelle x Femelle

  • Pression maximum : 20 bars

  • Pour tube ou tuyau PE de Ø25 ou 32mm

  • ACS

  • PN : 30 Bars

  • Écrou large

  • Filet cranté

  • Température de service: -20°C à +100°C

  • Norme: DIN 8076

 Utilisation

Raccord à compression laiton pour tubes de 6 à 16 bars. Positionner avant ou après compteur.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90
  • Garantie: 1 an.

  • La garantie est prévue pour les défauts de matière et vice de fabrication.

  • La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.

  • La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø      16      20     25     32    40    50      63      75       90      100
PEBD 3
bar (m³)

     0,8

     1,2

     2,1

     3,3






PEBD 3
bar (m³)



     1,8

     3,1

    4,8

    7,5

    11,9



PEBD 3
bar (m³)

     0,6


     1,6

     2,5

    4,1

    6,2

    10,1



PEBD 3
bar (m³)




     3,3

    5,3

    8,2

     13

     18,5

      26,6

      39,7
PEBD 3
bar (m³)


     1,1

     1,8

     2,9

    4,5

    7,1

    11,2

       16

       23

      34,4
PEBD 3
bar (m³)



     1,4

     2,3

    3,6

    5,6

     8,9

     12,6

       18,1

         27
PEBD 3
bar (m³)





    4,8

    7,5

    11,9

     16,9

       24,4

      36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d’aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement

  • Fileté : mâle
  • Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
