Regards de vannes série VB - Rain-Bird
Stock disponible
Garantie : 2 ans
Réapprovisionnement le
04-02-25
Modèle : Aucune disponibilité
Quantité

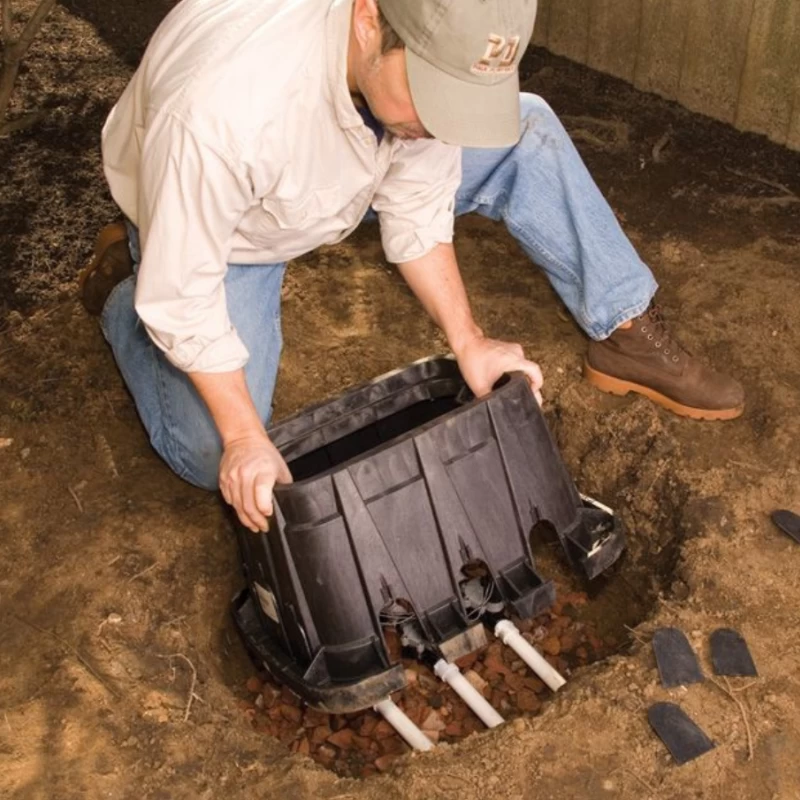

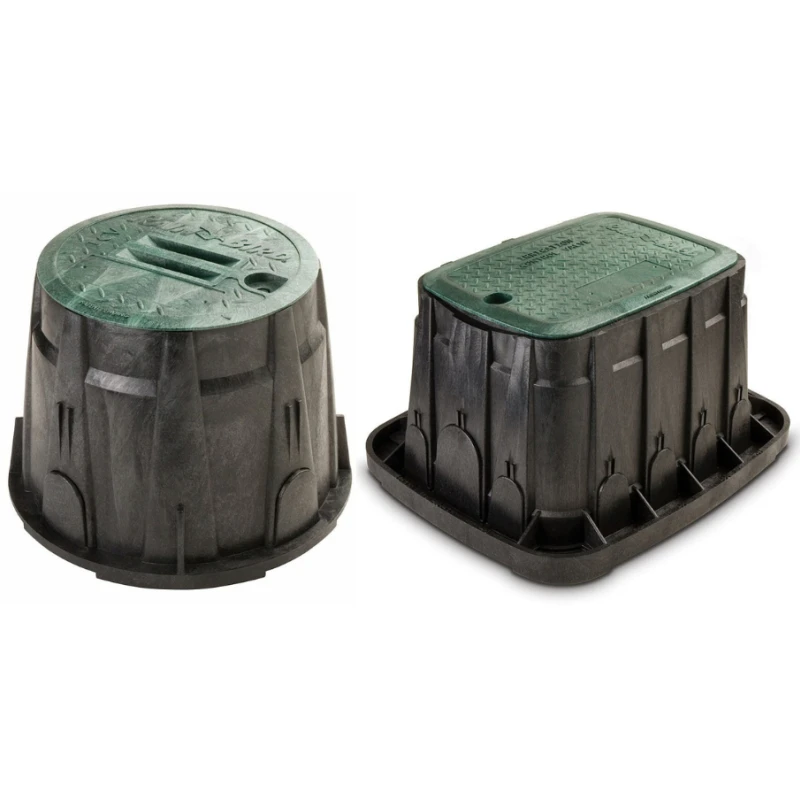

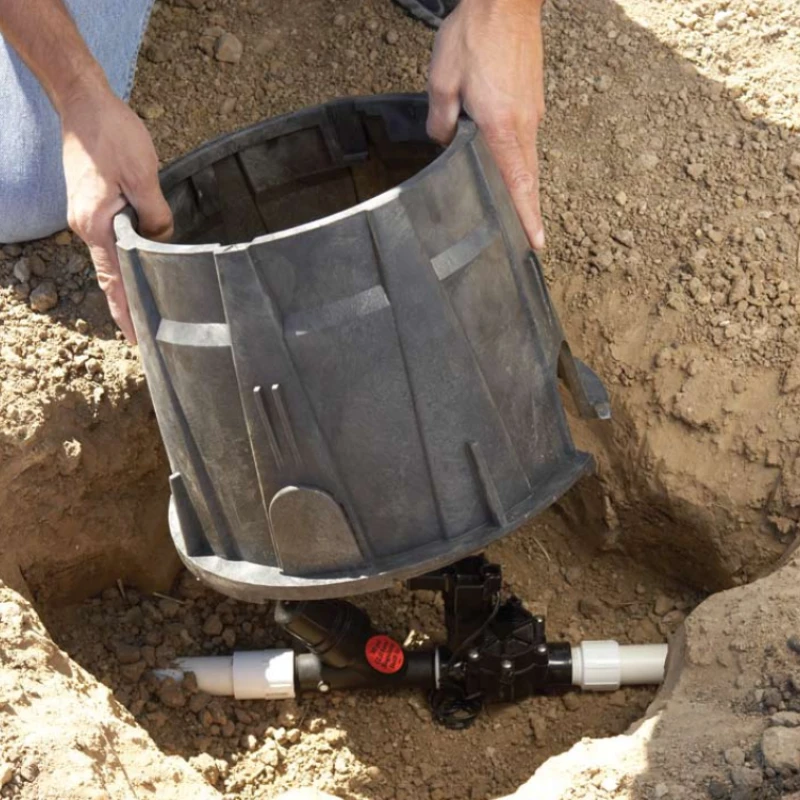

Regards de vannes série VB - Rain-Bird : La série de regard de vanne HDPE est renforcée pour une protection accrue des vannes. Les regards de vannes HDPE sont fabriqués à partir de matériaux HDPE 100% recyclés. Ouvertures prédécoupées exclusives pour une installation des tuyaux plus facile et plus rapide.
Attention : Produits non stockés, sur commande uniquement avec un délai de 10 jours avant expédition.
Regards de vannes série VB - Rain-Bird : Caractéristiques
Caractéristiques communes aux regards de vannes Standard, Jumbo, Super Jumbo, Maxi Jumbo et regards circulaires 10” :
- Marque : Rain-Bird
- Gamme : Série VB
- Matériau : HDPE
- Une seule ouverture avec écrou sur le couvercle

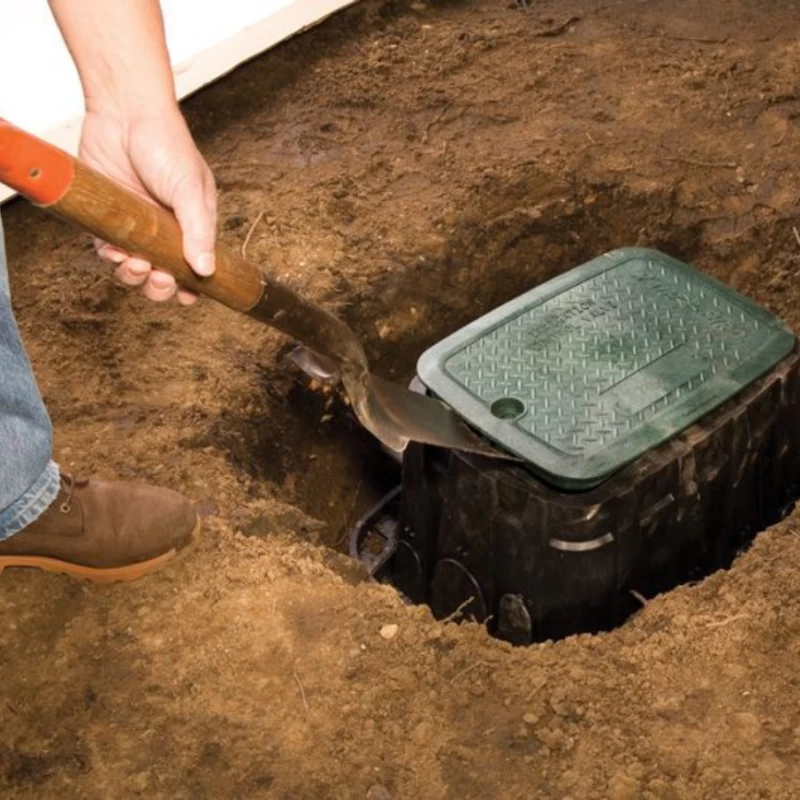

- Encoche pour pelle permettant de retirer facilement le couvercle
- Glissière d’obturation permettant de repositionner les découpes et éviter à la terre de rentrer dans le regard
- Bords de couvercle biseautés évitant les dommages occasionnés par les équipements de maintenance
- Possibilité d’emboîter deux regards base contre base pour des installations profondes
- Zone de marquage disponible sur le couvercle pour identification des vannes
Dimensions et caractéristiques par modèle :

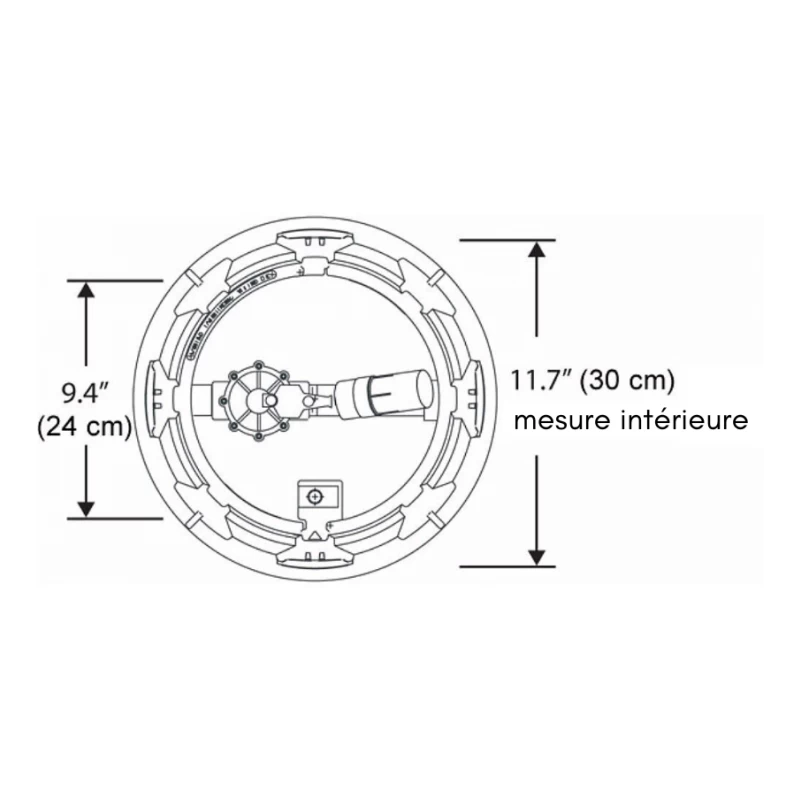

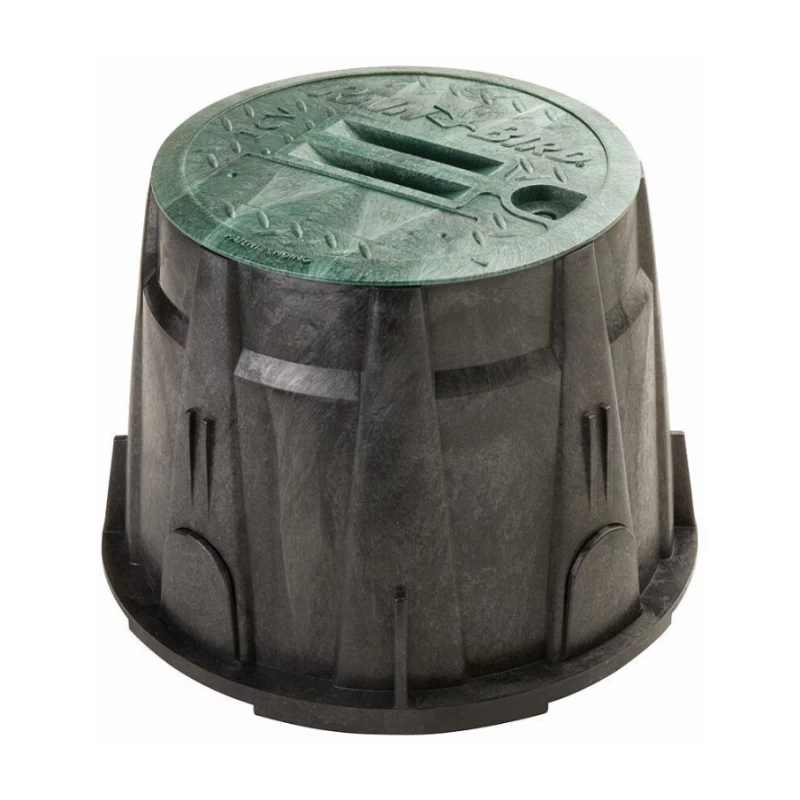

Circulaire 10” :
- Modèle : VB-10RND.
- Diamètre supérieur : 27cm.
- Diamètre inférieur : 35cm.
- Hauteur : 25.4cm.
- Ouvertures prédécoupées pour un tuyau de diamètre 40mm maximum.

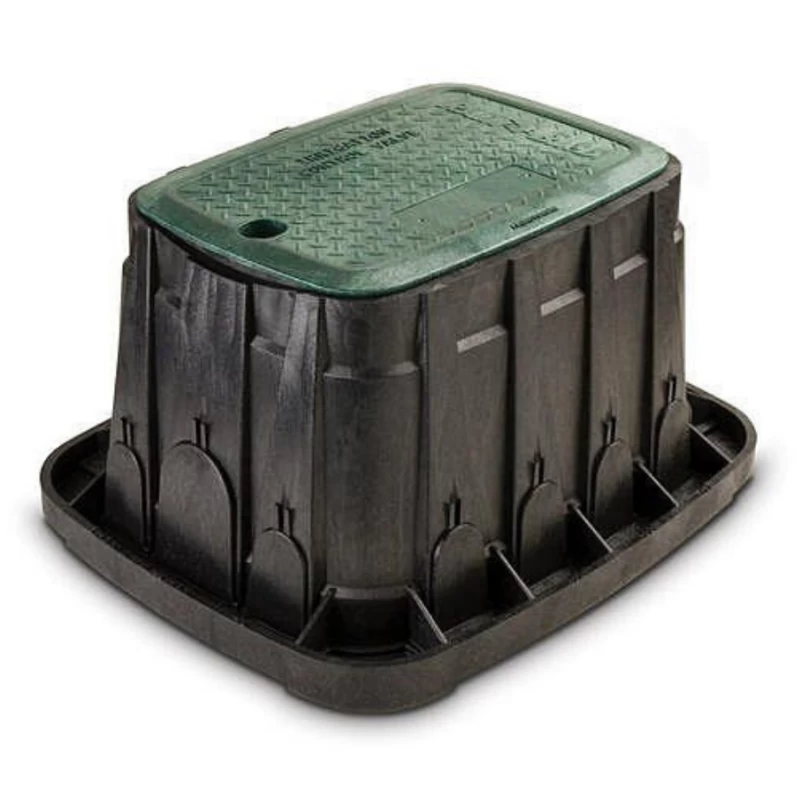

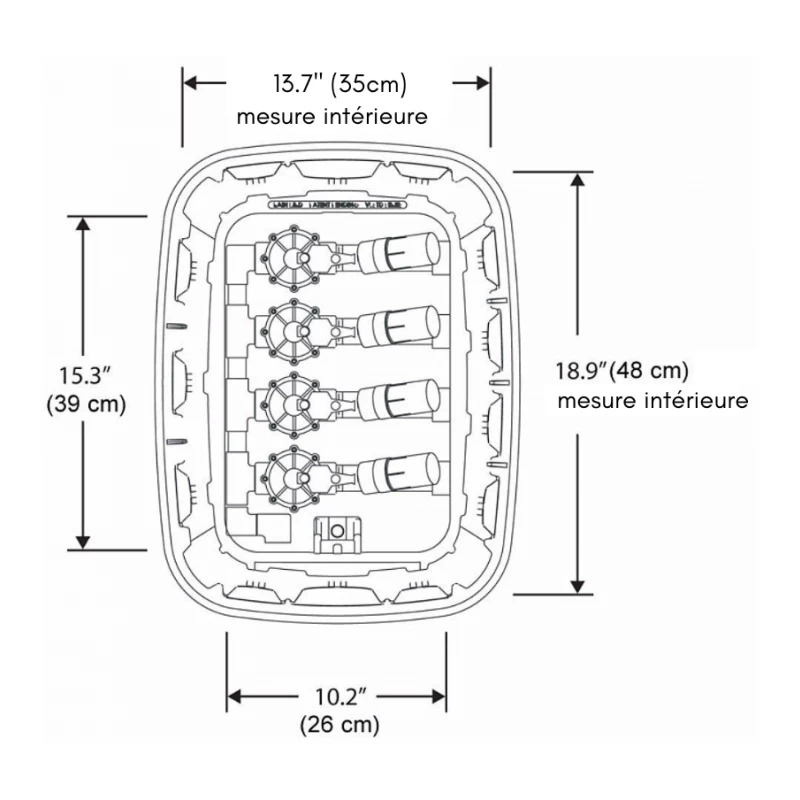

Standard rectangulaire :
- Modèle : VB-STD.
- Longueur : 55,4cm.
- Largeur : 42,2cm.
- Hauteur : 30,5cm.
- 2 grandes ouvertures prédécoupées au centre du regard pour un tuyau de diamètre 75mm maximum.
- 11 ouvertures prédécoupées pour un tuyau de diamètre 40mm maximum.
Modèle Extension Standard 6” (inclut corps uniquement)
- Dimensions: 50,8 cm (L) x 37,5 cm (P) x 17,1 cm (H)
- VB-STD-6EXT-b: 6’’: extension de regard standard rectangulaire 6’’ (corps seulement)

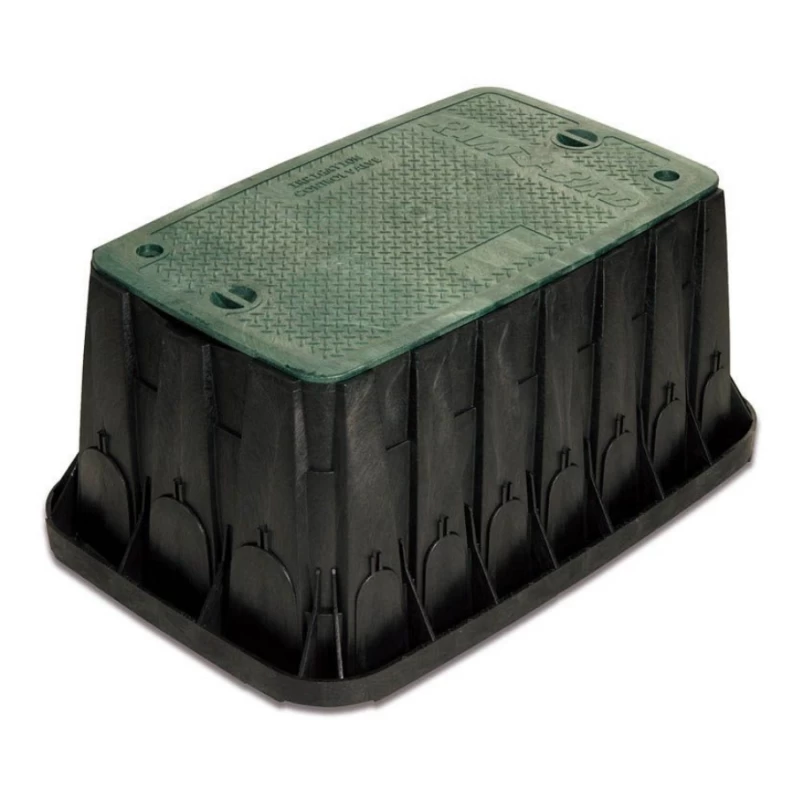

Jumbo rectangulaire :
- Modèle : VB-JMB.
- Longueur : 66,8cm.
- Largeur : 50,3cm.
- Hauteur : 30,7cm.
- 2 grandes ouvertures prédécoupées au centre du regard pour un tuyau de diamètre 90mm maximum.
Modèle Extension Jumbo 6” (inclut corps uniquement)
- Dimensions: 62,0 cm (L) X 45,5 cm (P)X 17,1 cm (H)
- VB-JMB-6EXT-b : extension de regard jumbo rectangulaire 6’’ (corps seulement)
Super Jumbo rectangulaire :
- Modèle : VB-SPR.
- Longueur : 84,1cm.
- Largeur : 60,5cm.
- Hauteur : 38,1cm.
- 13 ouvertures prédécoupées pour un tuyau de diamètre 90mm maximum.
- Inclut deux boulons en acier inoxydable et deux clips pour un maintien efficace du couvercle sur le corps.
Maxi Jumbo rectangulaire :
- Modèle : VB-MAX
- Longueur : 102,4cm.
- Largeur : 68,8cm.
- Hauteur : 45.7
- Inclut deux boulons en acier inoxydable et deux clips pour un maintien efficace du couvercle sur le corps.
- 6 ouvertures prédécoupées aux extrémités pour un tuyau de diamètre 12,7cm maximum.
- 12 ouvertures prédécoupées sur les côtés pour un tuyau de diamètre 7,6cm maximum.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
