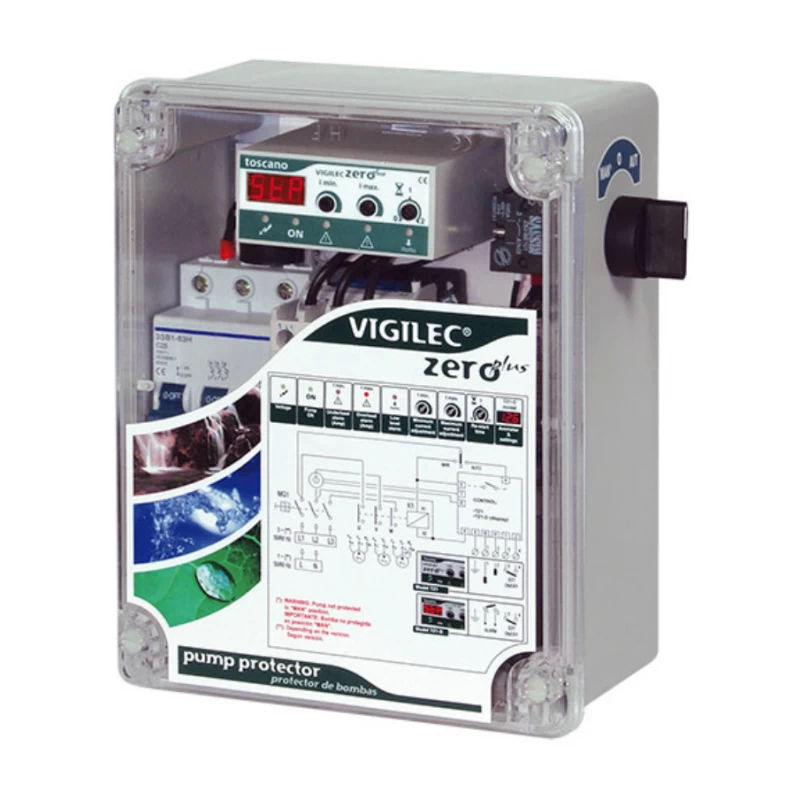

Coffret manque d'eau Vigilec Zero Plus V1Z - mono et triphasée
En réapprovisionnement
Garantie : 2 ans
Réapprovisionnement estimé le
08-03-25
Alimentation : Aucune disponibilité
Quantité
Coffret de contrôle et de protection pour tout type de pompes mono, jusqu’à 18 Ampères. Il assure la sécurité d'une installation hydraulique. Le coffret de gestion et de protection est un système qui prévient les situations à risque pour votre pompe. Le coffret Vigilec Zero Plus, vous permet d'anticiper le manque d'eau et ainsi éviter une marche à sec. Commande, contrôle et protection des pompes monophasé jusqu'à 7.5 Kw.
Caractéristiques
- Marque : Toscano
- Facile à installer
- Réglage et signalisation aisé et intuitif
- Fonction de télécommande par organe extérieur...
- Modèles : V1Z-230 et V1Z-400
- Réf : 008 036
- Tension(Alim) : 230V ou 400V
- Plage de réglage : 1.5 - 18 A
- Puissance maximale : 7.5 Kw
- Temps de réarmement : 0 à 120 minutes
- Poids (Kg) : 1.8
3 Choix possibles de fonctionnement
- 2 électrodes mini et maxi
- 1 électrode temporisé
- Sans électrode (minima d'Intensité)
Applications possibles Vigilec Zero +
- Adduction d’eau en général (puits/forages)
- Pompe d'arrosage, irrigation
- Groupes surpresseurs, pompe de surface
- Stations/postes/pompes de relevage
- Vidange et remplissage combiné
Conditions d'utilisation
- Variations de tension admissibles : +30% -20%
- Consommation à vide : 3 VA
- Capacité de raccordement : 4 mm2 (commande) - 10 mm2 (puissance)
- Indice de protection : IP 56
Fiabilité
Relais électronique de sur-intensité et sous-intensité, protection manque de phase, temporisation manque d’eau réglable...
Sécurité
Isolement du réseau de tous les organes de commande (sondes, pressostats, flotteurs, etc) et fonctionnement en basse tension (EN60204: 6,4,1, 60204: 9,1,1).
Attention
Cet appareil nécessite un minimum de connaissance pour être connecté ou brancher correctement. Nous vous conseillons sinon de confier le branchement à un professionnel.
Tarif transport compris pour cet article.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
