Marque : Sans marque

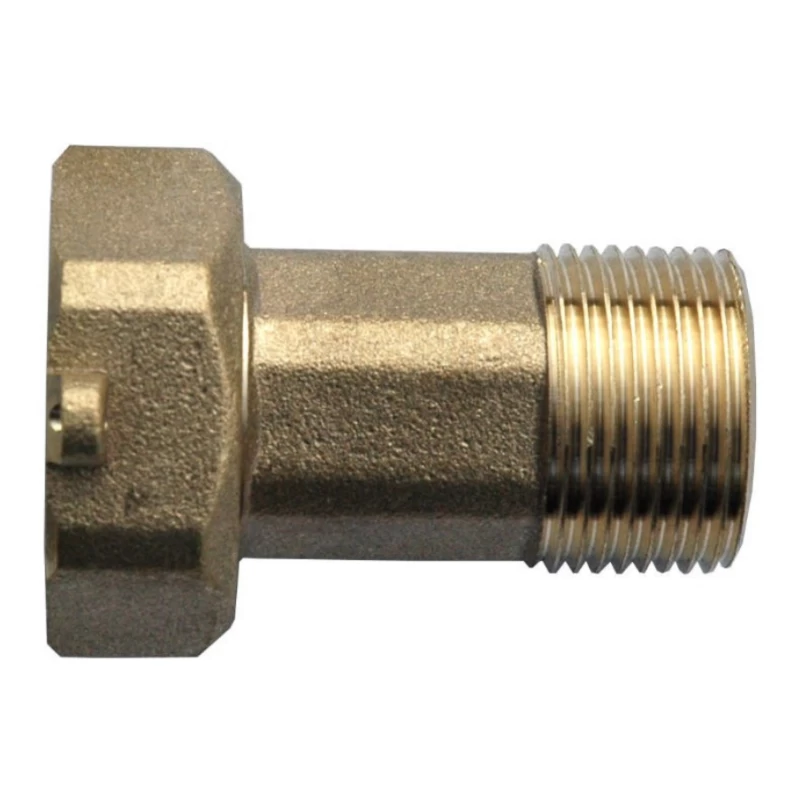

Raccord union pour compteur d'eau

À partir de

2,18€

TTC

l'unité

En réapprovisionnement

Garantie : 1 an

Réapprovisionnement estimé le
03-03-25

Diamètre : Aucune disponibilité

Quantité

Raccord union pour compteur d'eau : pensez à prévoir deux raccords union par compteur d'eau.

Caractéristiques

Matière : Laiton
Type de raccord : union à écrou tournant
Equipé de 2 trous de plombage
Raccord coté compteur : femelle (écrou tournant)
Raccord de sortie : mâle

Raccordement au compteur : prendre en compte le premier diamètre du raccord (coté femelle) équivalent à celui du compteur.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Garantie: 1 an.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.
