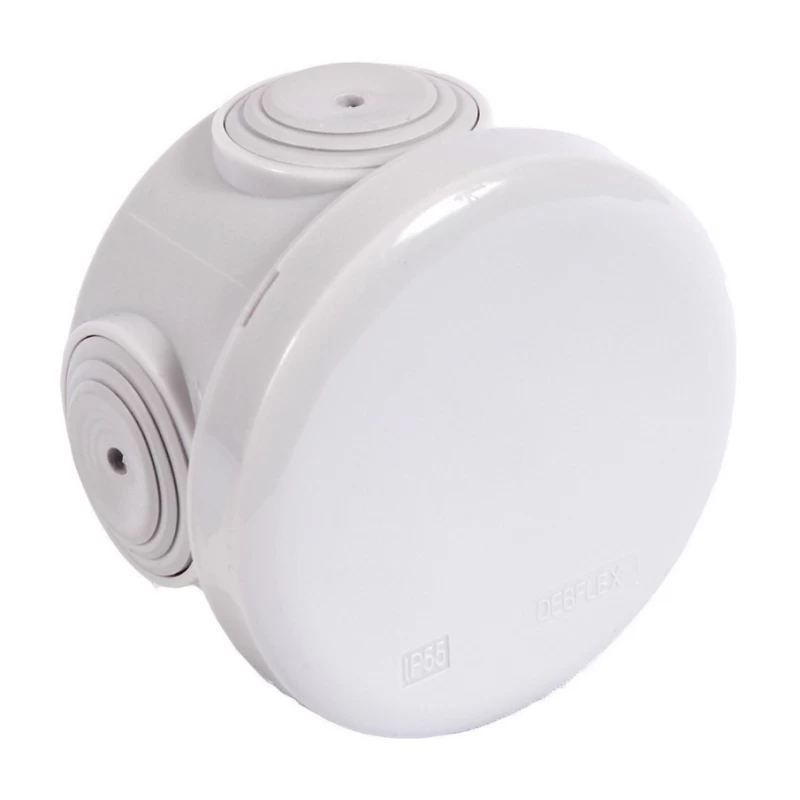

Boite de dérivation IP55 ronde
Stock disponible
Garantie : aucune
Livraison à partir du
25-01-25
Quantité
Boite de dérivation IP55 ronde : Une boîte de dérivation permet de relier les fils du tableau électrique aux appareils que vous utilisez, au cas où la longueur du ou des câbles présents dans le logement ne serait pas suffisante. Elle permet donc de connecter des fils supplémentaires à un réseau existant, sans devoir les acheminer jusqu'au tableau électrique du logement ou autre.
Boite de dérivation IP55 ronde : Caractéristiques
- Norme : IP55
- Forme : ronde
- Taille : diamètre de 70mm et hauteur 40mm
Boite de dérivation IP55 ronde : Brancher la boîte de dérivation
- Commencez par déterminer l'emplacement de la boîte de dérivation, en sachant qu'elle doit toujours rester accessible en cas de problème. Fixez-la solidement avec des vis et un tournevis sur un mur ou sur la charpente dans les combles. Ne la recouvrez pas avec du placo pour la dissimuler ! Il est toujours possible de l'encastrer ou de la cacher avec un coffret pour des raisons esthétiques.
- Ensuite, amenez les câbles que vous souhaitez connecter jusqu'à la boîte de dérivation, et faites-les passer par les trous prévus à cet effet pour pouvoir les relier. N'oubliez pas la règle de sécurité de base : coupez le courant avant de manipuler les fils électriques.
- Dénudez les extrémités des fils électriques à l'aide d'une pince adaptée, puis reliez chaque fil ayant la même couleur au sein d'un même connecteur électrique : un connecteur pour les fils de phase, un deuxième pour les fils neutres, et un troisième pour les fils de terre. En électricité, il existe des codes couleurs ; généralement des fils noirs ou bruns pour la phase, des fils bleus pour le neutre et des fils jaunes/verts pour la terre. Il suffit d'enfoncer chaque fil dans les connecteurs, donc vous n'avez pas besoin d'outillage particulier.
- Une fois les connexions réalisées, refermez le boîtier de dérivation en plaçant délicatement son couvercle. Prenez garde à ne pas débrancher un des câbles au passage. La pose du boîtier est maintenant terminée, vous n'avez plus qu'à remettre le courant électrique en marche et vérifier que tout fonctionne correctement.
Les outils nécessaires
- Une pince à dénuder
- Des connections électriques
- Des vis et un tournevis
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
