Kit d'aspiration pour injecteur Venturi - Mazzei
En réapprovisionnement
Garantie : 1 an
Réapprovisionnement estimé le
18-02-25
Modèle : Aucune disponibilité
Quantité

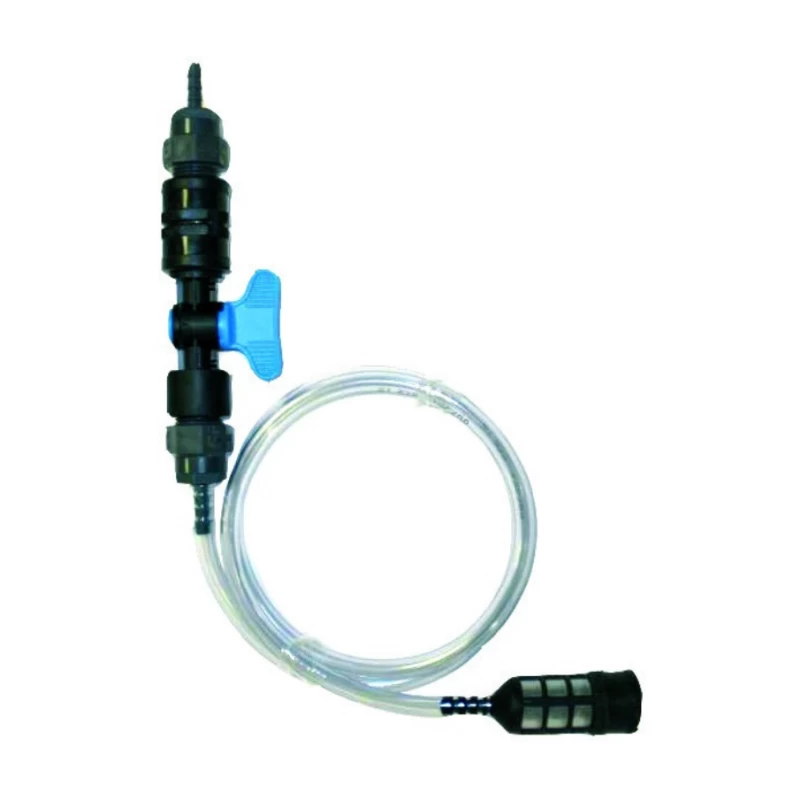

Kit d'aspiration complet avec tubing, crépine et vanne de réglage. Ce kit permet de faire la jonction entre le bidon ou réservoir de liquide à injecter et l'injecteur Mazzei. Connecter la partie vanne à l'injecteur et immerger la partie crépine dans le réservoir de la solution à injecter.
Caractéristiques
- Marque: Mazzei
- Modèles:
- Mazzei 1" et 1"1/2
- Mazzei 1/2" et 3/4"
Utilisation
Les injecteurs Mazzei sont à haut rendement, de type venturi, injecteurs de pression différentielle avec ailettes de mélange interne. :
- Quand une différence de pression suffisante existe entre les côtés d'entrée et de sortie de l'injecteur, un vide est créé à l'intérieur du corps de l'injecteur, ce qui lance d'aspiration d'un liquide ou de gaz par l'orifice d'aspiration.
- Lorsque l'eau sous pression pénètre dans l'entrée de l'injecteur, il est rétrécie vers la chambre d'injection et se transforme en un jet à grande vitesse.
- L'augmentation de la vitesse à travers les résultats chambre d'injection dans une diminution de la pression absolue, créant un vide, permettant ainsi un matériau additif à tirer à travers l'orifice d'aspiration et entraîné dans le courant de l'eau.
- Comme le courant-jet est diffusée vers le sortie de l'injecteur, sa vitesse est réduite et elle est reconvertie en énergie plus basse pression.
Les injecteurs Mazzei fonctionnent sur une large gamme de pressions et ne nécessitent qu'un minimum de différence de pression entre les côtés d'entrée et de sortie de lancer un vide à l'orifice d'aspiration.
Appareil très compact extrêmement efficace dans l'injection des liquides par différentiel de pression, les injecteurs Mazzei Venturi offrent une méthode fiable, précise et économique pour l'injection de pratiquement n'importe quel liquide dans un système de fluide sous pression.
- Garantie : 1 an.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
