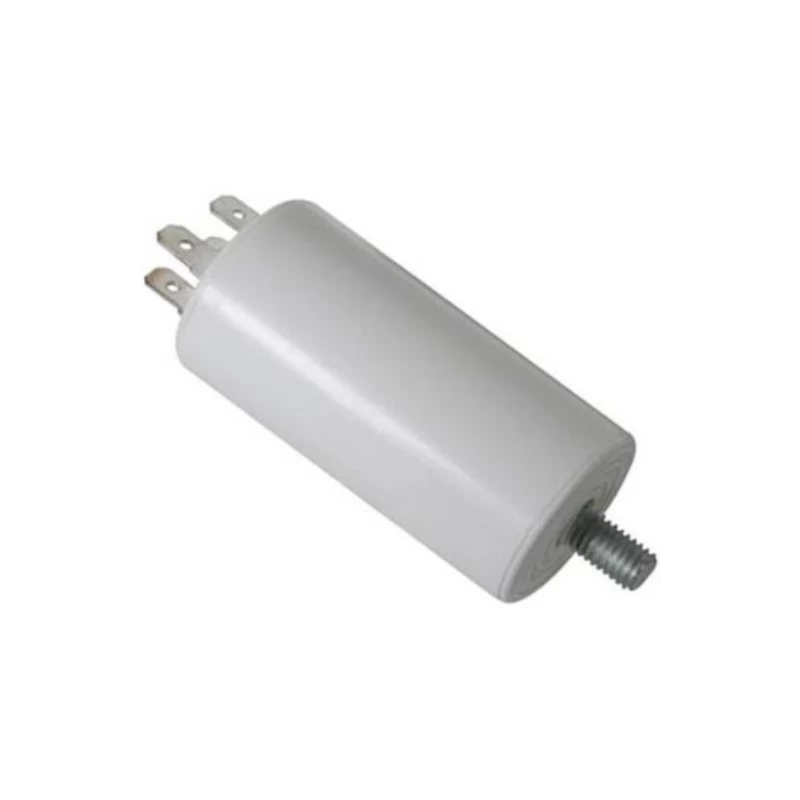

Condensateur à cosses de 16 à 70µF
Stock disponible
Garantie : 1 an
Réapprovisionnement le
30-01-25
Capacité condensateur : Aucune disponibilité
Quantité
Condensateurs permanent de démarrage moteur à cosses 16µF. Les condensateurs de démarrage permanent vous permettent de réparer différentes pompes (pompes de piscine, pompes à eau, pompes à chaleur, pompes de puits…), compresseurs, nettoyeurs haute pression, appareils électroménagers, volet roulant...
Caractéristiques
- Pour pompe monophasée
- A cosses double Fast-On
Autres informations
Les moteurs électriques monophasés ou triphasés alimentés en monophasé ont besoin pour démarrer d'un condensateur moteur qui produit un courant déphasé, qui induit un champ magnétique rotatif.
Le condensateur moteur peut être utilise en fonctionnement permanent (condensateur permanent), dans ce cas le condensateur maintiendra le champ magnétique et produira un effet rephasant pour le moteur.
Il existe deux types de condensateurs utilisés pour ces applications:
- Le condensateur de démarrage, généralement il s'agit d'un condensateur électrolytique ayant une capacité (en µF) élevée. Ce condensateur de démarrage est en mesure de fournir un grand couple de démarrage au moteurs électriques monophasés. Il sera rapidement déconnecté après le démarrage pour ne pas surcharger le bobinage du moteur électrique. Attention : ce condensateur de démarrage ne doit jamais être alimenté de façon permanente sous peine...d'explosion.
- Le condensateur permanent, ils est utilisé pour maintenir élevée la valeur du cosinus phi dans les conditions de charge nominale du moteur et ils reste en fonction pendant tout le cycle de fonctionnement du moteur électrique monophasé.
Quand on utilise des moteurs monophasés, le condensateur permanent assure le maintien du champ magnétique rotatif. Pour les moteurs monophasés alimentés en 230Vac 50Hz, la valeur de capacité nécessaire pour le condensateur permanent varie entre 30 et 50 microfarads par kW de la puissance du moteur. Cela dépend de la conception de chaque moteur.
Quand on utilise des moteurs TRI que l'on aliemente en MONO, le condensateur permanent assure la présence de la troisième phase. Pour les moteurs triphasés alimentés en 230Vac monophasé 50Hz, la valeur de capacité nécessaire pour le condensateur moteur permanent est d'environ 70 microfarad par kW de la puissance du moteur.
Afin de calculer plus précisément la capacité du condensateur permanent à installer afin de faire fonctionner un moteur triphasé en monophasé il existe une formule consistant à diviser l'intensité en 230V Triphasé plaquée sur le moteur par 0,07222.
Il faut savoir que ce type de modification d'un moteur électrique crée une perte de puissance d'environ 30% et n'est pas réalisable sur des moteurs de plus de 2,2KW.
Condensateur à cosses : Condensateurs de démarrage , condensateur permanent : lequel choisir ?
- Les condensateurs pour moteurs sont divisés en 2 familles : les condensateurs permanents et les condensateurs de démarrage.
- Les condensateurs permanents sont connectés au moteur en permanence comme leur nom l'indique.
- Ils restent en fonction durant tout le cycle d'utilisation du moteur.
- Les condensateurs de démarrage ont une capacité en µF élevée, fournissant un important couple de démarrage au moteur et sont déconnectés aprés le démarrage pour ne pas surcharger le bobinage du moteur.
Comment les reconnaitre ?
- Le condensateur permanent à une valeur de capacité en µF inférieure le plus souvent à 100µF, et sa tension d'isolement en volt est de 450V (les valeurs sont généralement inscrites sur le corps).
- Le condensateur de démarrage a généralement une valeur de capacité supérieure à 80µF et sa tension d'isolement est de 160V à 330V maxi.Les condensateurs sont conçus pour toute les applications avec moteurs monophasés ou moteurs triphasés alimentés en monophasé.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
