Manchon de Réparation FF-7610 - Plasson Manchon de Réparation FF-7610 - Plasson
Marque : Plasson

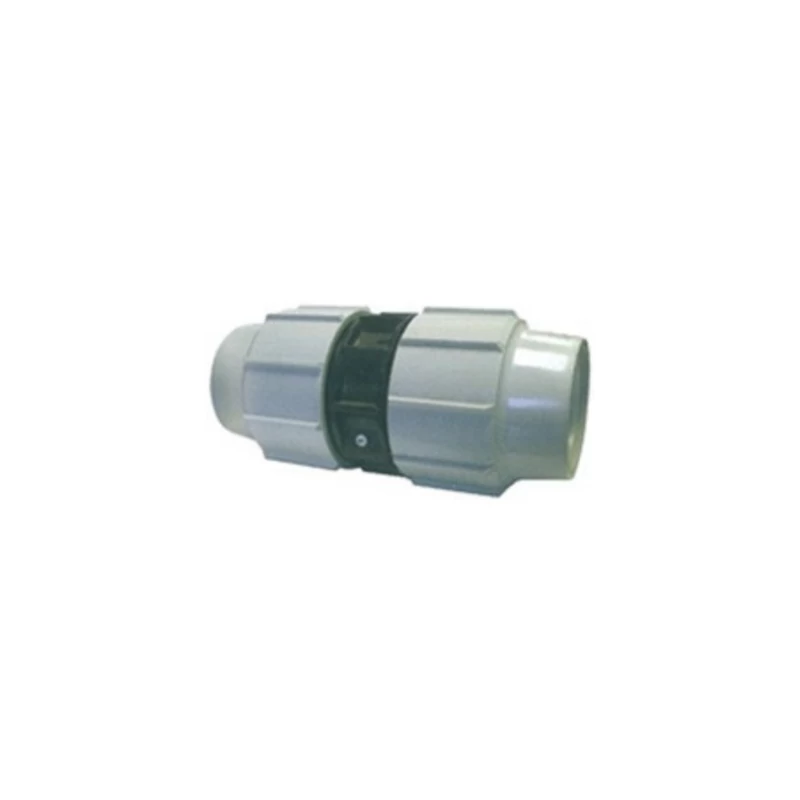

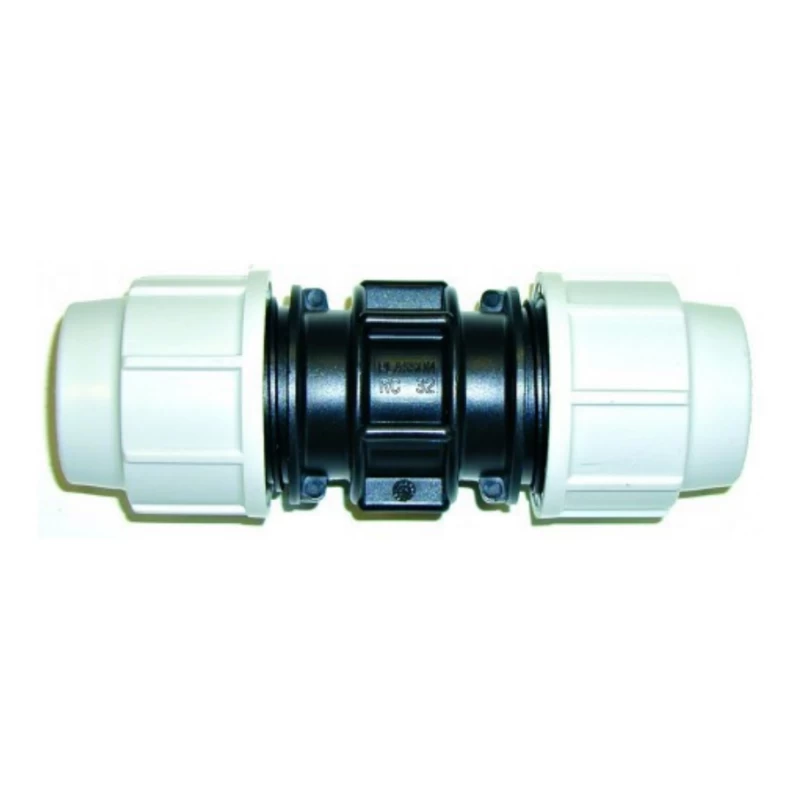

Manchon de Réparation FF-7610 - Plasson

Manchon de Réparation à compression série 7610 PLASSON FF.
À partir de
4,78€
TTC
l'unité

Stock disponible

Garantie : 1 an

Réapprovisionnement le
04-02-25

Diamètre : Aucune disponibilité

Quantité

-
+

Jonction ou manchon mécanique femelle/femelle, 7610 plasson, permet la jonction des tubes en pression de DN inférieurs ou égaux, 25mm, 32mm, 40mm, 50mm et  63mm. Ce raccord ou manchon de réparation droit est utilisé pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C, à l'attention des collectivités, des secteurs agricoles ou industriels, la nature des bagues et des joints d'adaptation en fonction du fluide transporté.

Description

  • Manchon à compression taraudé 7610 Femelle/ Femelle

  • Marque plasson

  • Couleur noir et gris

  • A serrage extérieur avec bague avec auto buté

  • Norme ACS

  • Pression d'utilisation: De 6 à 16 bars.

  • Raccord enterable

  • Traité  Anti UV

Matère

  •  Corps : polypropylène, copolymère haute qualité

  •  Ecrou : Polypropylène, copolymère haute qualité

  •  Bague de crampage standard : acétal (POM)

  •  Joint torique standard : NBR

Références normatives :

  • Conformes aux normes ISO 14236 et AS/NZ 4129

  • Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975

Caractéristiques

  • Pour tuyaux PE ou tube

  • Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux

  • Les embouts sont amovibles et interchangeables pour transformer selon vos besoins

  • Montage et démontage aisé

  • Ce raccord permet la jonction entre 2 tuyaux

  • Usage général à des températures inférieures ou égales à 40°C, au-delà de 20°C, appliquer un coefficient de détimbrage

  • Application eau chaude EXCLUE


TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90
  • Garantie: 1 an.

  • La garantie est prévue pour les défauts de matière et vice de fabrication.

  • La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.

  • La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

On recommande généralement de fixer une agrafe tous les 30 à 50 cm d’intervalle, horizontalement et verticalement sur toute la surface. Cependant, dans les zones exposées au vent, il convient de doubler la quantité afin d’assurer une bonne fixation au brise-vue.

Oui, un filet peut être brise-vent et brise-vue. Attention, en situation de vent fort, privilégiez un filet brise-vent, qui aura aussi une fonction occultante, légèrement moindre, mais protégera votre clôture.

Si vous recherchez un produit proche des 100% d’occultation, il faut vous diriger vers les filets brise-vue. Pour les occultants naturels (canisses, brandes de bruyère…), il s’agit de matières naturelles, donc le pourcentage d’occultation ne peut être calculé (information fournie dans le descriptif produit).

Il faut installer des fils de fer tendus. Prévoyez un fil en bas et un en haut. Selon la hauteur de votre installation, ajoutez un fil de fer tous les 50cm. Fixez ensuite le tout avec des agrafes sur le fil de fer.

Il faut le faire grillage tendu, avec des agrafes de fixation et une pince à grillage. Il n’y a pas de règle concernant le nombre d’agrafes à utiliser. Nous vous recommandons de fixer une agrafe tous les 30 à 50cm d’intervalle. Si votre grillage est distendu, retirez les câbles.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø      16      20     25     32    40    50      63      75       90      100
PEBD 3
bar (m³)

     0,8

     1,2

     2,1

     3,3






PEBD 3
bar (m³)



     1,8

     3,1

    4,8

    7,5

    11,9



PEBD 3
bar (m³)

     0,6


     1,6

     2,5

    4,1

    6,2

    10,1



PEBD 3
bar (m³)




     3,3

    5,3

    8,2

     13

     18,5

      26,6

      39,7
PEBD 3
bar (m³)


     1,1

     1,8

     2,9

    4,5

    7,1

    11,2

       16

       23

      34,4
PEBD 3
bar (m³)



     1,4

     2,3

    3,6

    5,6

     8,9

     12,6

       18,1

         27
PEBD 3
bar (m³)





    4,8

    7,5

    11,9

     16,9

       24,4

      36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d’aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement

  • Fileté : mâle
  • Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
