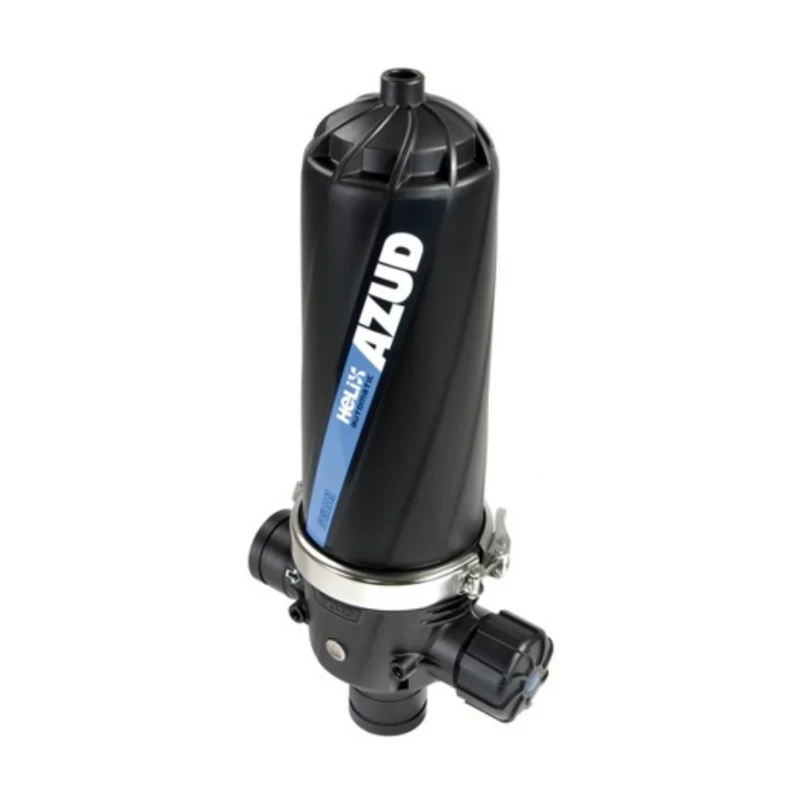

Filtre à disque hydrocyclonique Helix - 10 Bars - 30m³/h
En réapprovisionnement
Garantie : 1 an
Réapprovisionnement estimé le
19-03-25
Modèle : Aucune disponibilité
Quantité
Caractéristiques
- Marque: Azud
- Pression de service maxi : 10 Bars

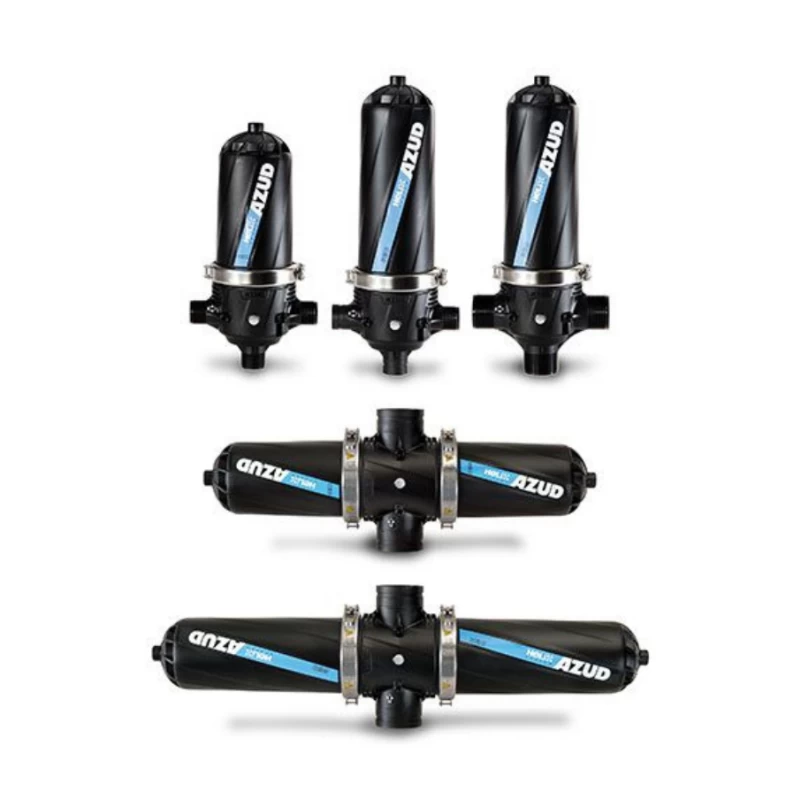

- Modèle :
- Helix compact
- Helix super.
- Raccord : Fileté 2"
- Type de filtration : Disque (Rouge)
- Débit : 30 m³/h
- Finesse de filtration : 130 microns (µ)
- Surface de filtration : 1200 cm² et 1700 cm²
- Dimensions : 60 x 31cm et 72 x 31cm
Avantages
La gamme de produits AZUD présente des multiples combinaisons pour un processus de filtration de manière efficace et économique; adaptée à différents types d'eau et aux exigences particulières de l'agriculture, le jardinage, l'aménagement paysager et les terrains de golf.
Systèmes de filtration AZUD conçus pour :
- Protéger les éléments du système hydraulique ce qui empêche le colmatage des éléments de contrôle et protège contre la libération de l'eau
- Adapter la qualité de l'eau en fonction des demandes requises
- Réduire la fréquence et l'intensité des travaux d'entretien
Le système AZUD offre une optimisation des performance et une réduction des fréquences et de l'intensité des opérations d'entretien.
- Filtres autonomes avec éléments filtrants d'auto-nettoyage
- Nettoyage séquentiel: le processus de filtration n'est pas interrompu pendant le nettoyage
- Éléments filtrants à disques et à toiles pour des degrés de filtrage de 5 jusqu'à 400 micron. Surface filtrante importante
- Fabriqués en matière plastique compatible avec tous les produits couramment utilisés dans le traitement chimique de l'eau, garantissant l'absence d'oxydation
- Entretien sans outils
- Économie d'eau et d'électricité
- Faible entretien

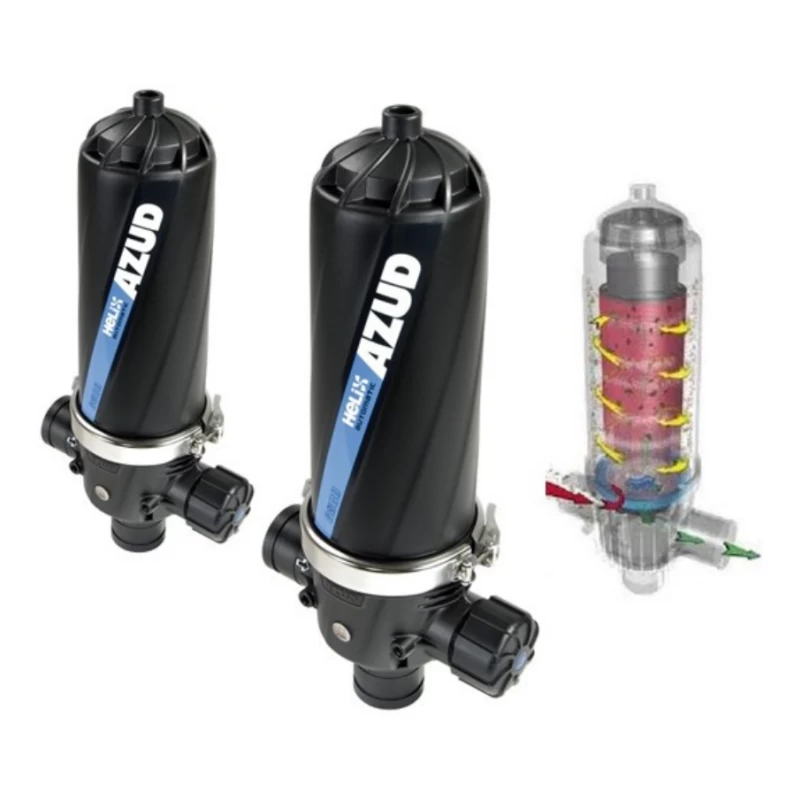

Notre gamme AZUD Helix Automatic est basée en un élément de filtration qui a un mécanisme automatique qui s´active quand le sens de l'écoulement s'inverse. AZUD Helix Automatic intègre les avantages de la technologie Modular et Helix.
- Filtre à disque autonettoyant hydrocyclonique offrant une très large surface de filtration
- Filtre en polyamide renforcé fibre de verre
- Température d'utilisation maximum = 60°C
- Disques rainurés en polypropylène
- Une entrée horizontale, 2 sorties possibles (horizontale ou verticale)
- Prédisposition pour 2 manomètres
- Système de fermeture en acier inoxydable AISI 316
AZUD Helix Automatic est la gamme de filtration basée dans le minimum entretien et sécurité maximale de filtration.
- Garantie : 1 an.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
