Cartouche à disques pour filtre hydrocyclonique Helix compact - 130 et 200 microns - Azud
En réapprovisionnement
Garantie : 1 an
Réapprovisionnement estimé le
18-03-25
Finesse de filtration : Aucune disponibilité
Quantité
Système AZUD HELIX. Dispositif AZUD HELIX ralentisseur de la colmatassions. Optimisation du rendement et fréquence minimale des travaux d’entretien.
Caractéristiques
- Marque : Azud
- Modèle : Compact
- Type de cartouche : A disques
- Surface filtrante (cm²) : 1198
- Finesse de filtration : 130 et 200 microns

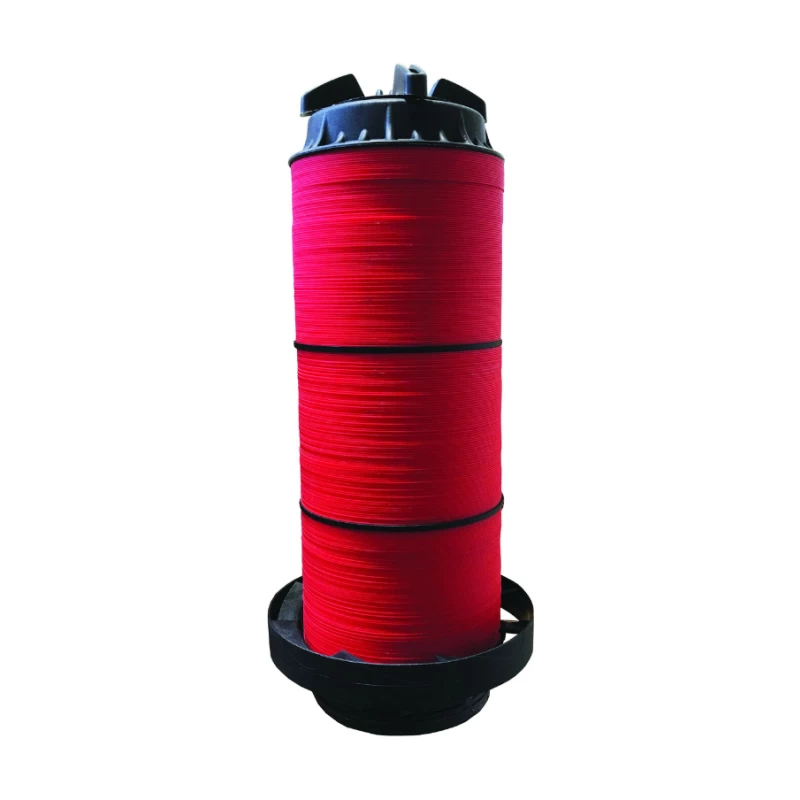

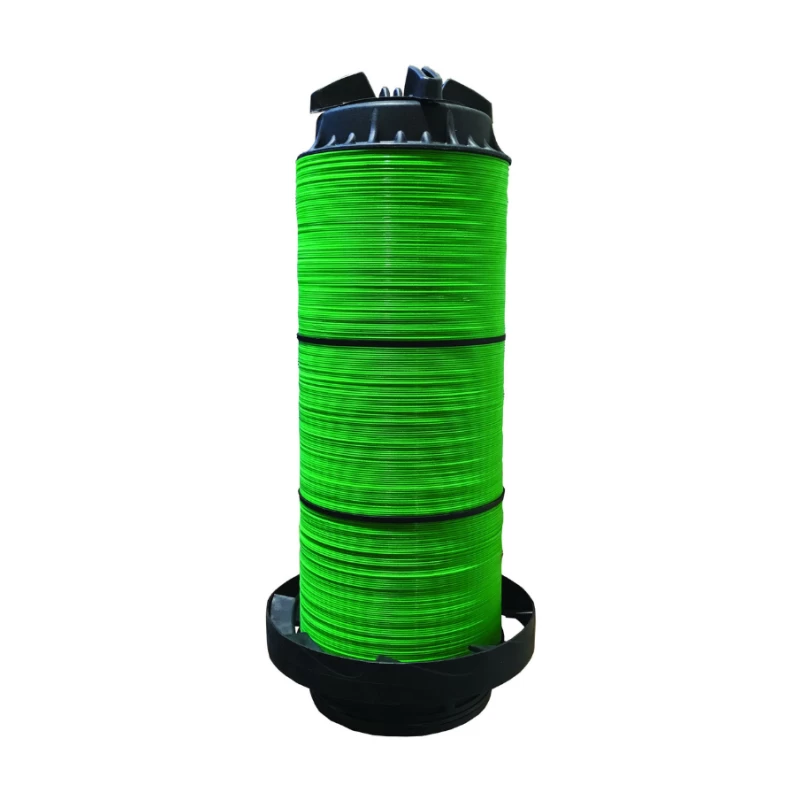

- Coloris : Rouge pour 130 microns et Vert pour 200 microns
- Diamètre : 13cm
- Longueur : 39cm
Utilisation
Cartouche de remplacement pour filtres hydro cyclonique Hélix, modèle : Compact
Avantages
- Le système AZUD offre une optimisation des performance et une réduction des fréquences et de l’intensité des opérations d’entretien.
- Filtration à disque offre une sécurité maximale.
- Nos études de conception et les matériaux utilisés dans sa fabrication garantissent une longue durée de vie et une grande résistance.
- Éléments filtrants à disques pour des degrés de filtrage de 5 jusqu’à 400 micron. Modularité.
- Polyvalence et compatibilité.
- Le système permet de nombreuses possibilités avec un nombre minimum de composants.
- Fabriqué en matériau plastique.
- Entretien faible.
- Sans outillage.
- Très robuste, avec des pièces mobiles peu sensibles aux efforts en raison du fonctionnement continu.
- Système papillon exclusif pour la fermeture de l’élément filtrant, permettant une décompression facile de la pile de disques pour le nettoyage.
- Manipulation pratique qui, à son tour, empêche la perte accidentelle de disques.
- Economie d’eau et d’électricité.
- L'eau entrant dans le filtre traverse l'hélice provoquant un mouvement hélicoïdal centrifuge, qui éloigne les particules des disques.
- Cela se traduit par des fréquences et des intensités mineures des opérations d´entretien, ainsi que des économies en eau.
- À travers des disques se réalise le processus de filtration en profondeur.
- Garantie : 1 an.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
