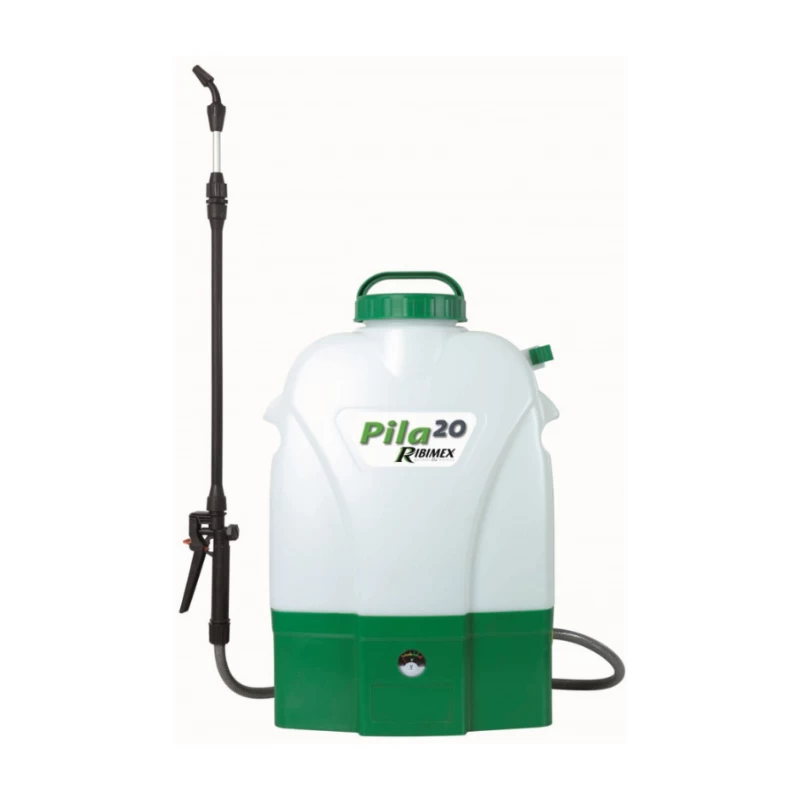

Pulvérisateur électrique - 8 à 50 litres

MISE EN ROUTE

Déballage

Retirez le produit de son emballage. Vérifiez que le produit ne présente de dégâts.

Assemblage

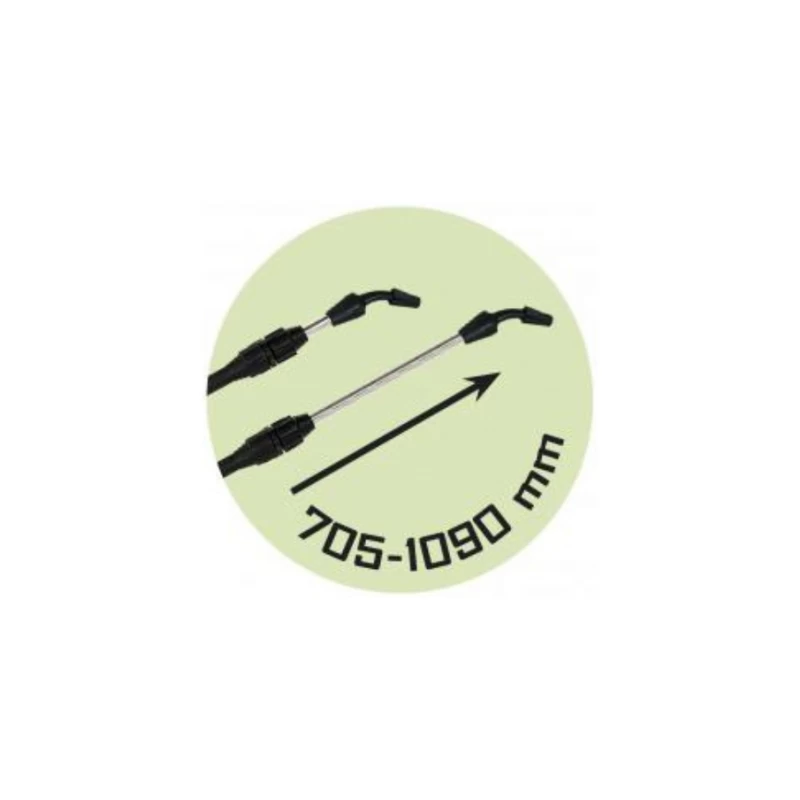

• Lance de pulvérisation : connecter le raccord du tuyau à la poignée. Connecter le raccord de la lance à la poignée. Connecter le raccord de la lance à la buse. Avant chaque utilisation, vérifier que les raccords sont vissés fermement
• Chariot : voir notice livre avec le chariot.
• Fusible : insérer le fusible dans le porte-fusible.

Batterie

Veuillez lire les avertissements concernant la batterie  :

• Ne pas utiliser d’autre batterie que celle fournie avec le produit.
• Ne pas utiliser d’autre chargeur que celui fourni avec le produit.
• Recharger la batterie avant la première utilisation.

Rechargement de la batterie :

• La batterie doit être chargée pendant [voir tableau des caractéristiques] heures avant la première utilisation.
• Votre pulvérisateur fonctionne avec une batterie de 12V de haute capacité qui fournit plusieurs heures d’utilisation intermittente lorsqu’elle est entièrement chargée, avec une intermittence d’utilisation définie par une minute de marche et une minute d’arrêt.
• Pour une durée de vie maximum, cette batterie nécessite un taux de recharge à un faible ampérage.  Une batterie complètement vide nécessitera une recharge d’au moins [voir tableau des caractéristiques] pour être entièrement rechargée.
• Chargez toujours la batterie durant environ [voir tableau des caractéristiques] avant chaque utilisation pour empêcher l’accumulateur d’être complètement vidé.
• Insérez la prise du chargeur dans la prise de recharge sur pulvérisateur (Fig.4).
• Branchez le chargeur dans la prise murale de 220-240V.
• Une fois que la recharge est terminée, débrancher le chargeur de l’alimentation secteur, puis enlevez la prise du pulvérisateur. Une fois la batterie entièrement chargée, le pulvérisateur est prêt à l’emploi.

Remplir la cuve

• Placez la cuve ou le chariot sur un sol dégagé, plat et nivelé pour la remplir.
• Mettre les sangles sur le coté, pour éviter de les mouiller.
• Ôter le couvercle.

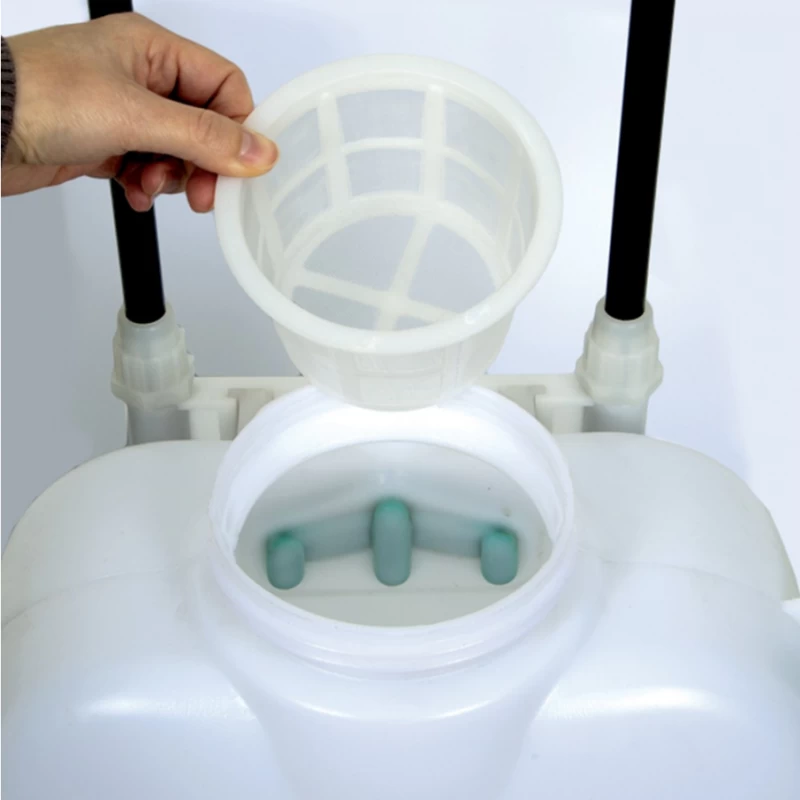

• L’utilisation du filtre interne (Fig.2) est obligatoire.  Il doit toujours être mis en place pour utiliser le pulvérisateur.

Le filtre interne protège la pompe d’ingérer des débris, qui pourraient causer un mauvais fonctionnement de la pompe ou un dysfonctionnement total.

• La meilleure façon de remplir votre pulvérisateur est de procéder au remplissage soit sur le côté soit sur le devant (afin d’éviter toute écoulement sur le dos).
• Lors du remplissage de la cuve, l’indication de niveau marquée sur la cuve de votre pulvérisateur doit être considérée comme approximative car le volume de la cuve peut varier selon le procédé de moulage.
• Remplir la cuve en versant doucement la solution pour éviter toute éclaboussure ou débordement (Fig.3).
• Essuyez toujours l’extérieur de votre pulvérisateur si le liquide a débordé lors du remplissage.
• Si du liquide touche le boîtier de la batterie, enlevez le boîtier et sécher la batterie et les bornes avec un chiffon.
• Une fois que la cuve est pleine, replacez et resserrez le couvercle sur la cuve.

AVERTISSEMENT :  La température maximum du liquide à pulvériser ne doit pas être supérieure à 35°C/95°F. ATTENTION : Si vous utilisez une poudre soluble, mélangez tout d’abord la solution dans un contenant séparé selon les instructions du fabricant de la poudre.  Utilisez seulement la dilution exacte indiquée dans les instructions du fabricant de la poudre.  L’utilisation d’une quantité excessive de poudre pourrait causer une forte concentration de solides dans la cuve du pulvérisateur, ce qui pourrait endommager la pompe. ATTENTION : Ne jamais utiliser de poudres à humidifier dans ce pulvérisateur. Les poudres à humidifier ne se dissolvent pas pour former une solution mais requièrent d’être continuellement secouées pour rester en suspension. Votre pulvérisateur n’est pas conçu pour agiter le contenu de la cuve.  Tous solides pourraient donc facilement se fixer et obstruer le filtre. Si vous êtes habitué à utiliser des produits chimiques sous forme de poudre à humidifier, consultez votre fournisseur car la plupart de ces produits sont aussi disponibles sous forme liquide. AVERTISSEMENT : Ne vaporisez jamais d’insecticides avec un pulvérisateur qui a été utilisé pour pulvériser des herbicides, sauf si le produit a été complètement nettoyé et rincé avec un neutralisant approprié selon les instructions du fabricant d’herbicides.  Le non suivi de cette règle pourrait causer la destruction des plantes.

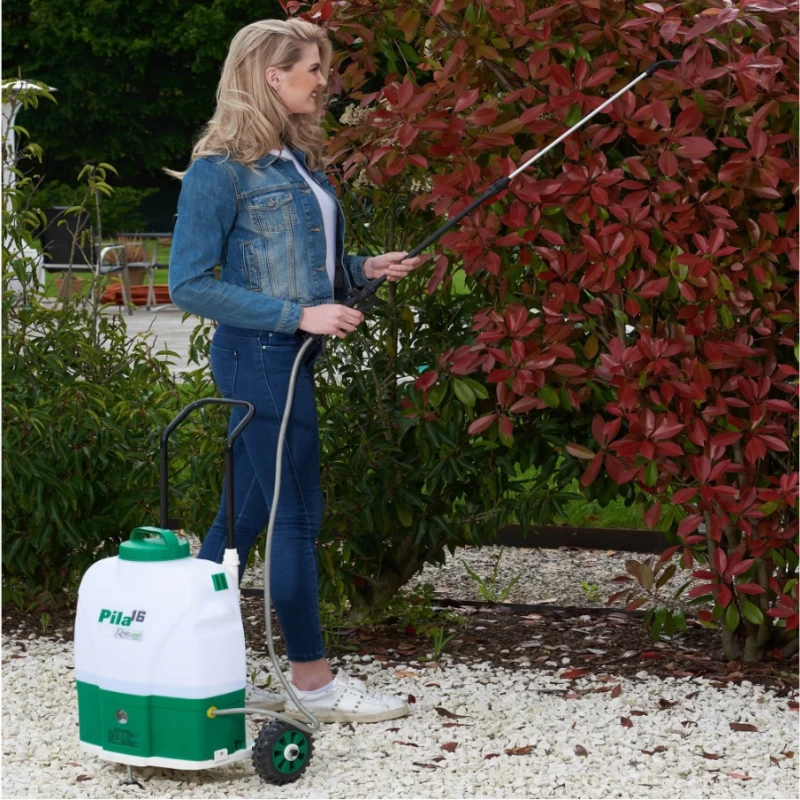

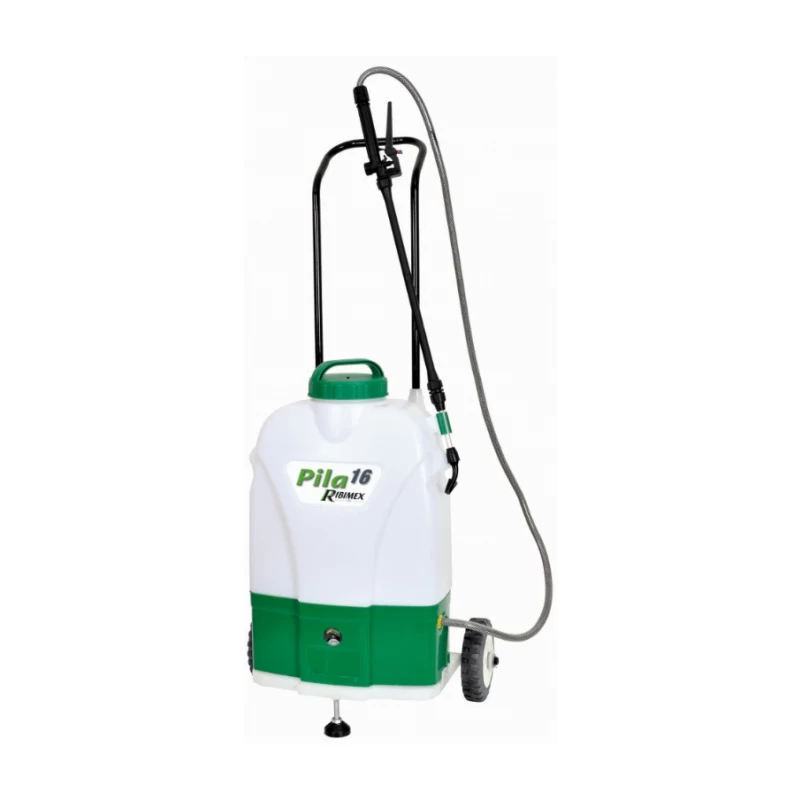

Utilisation du pulvérisateur sur le chariot

Pour installer le pulvérisateur sur le chariot :

• Placez le pulvérisateur sur la base (14)
• Calez le dos sur le support (20)
• Vissez les pattes de maintien latérales (17) du chariot au socle du pulvérisateur, puis sécurisez avec la sangle de maintien (19)

Pour retirer le pulvérisateur du chariot :

• Retirez la sangle de maintien
• Dévissez les vis reliant le socle à la base
• Retirez le dos du pulvérisateur du support. -

Pour assurer la stabilité du pulvérisateur sur le chariot et éviter qu’il ne bascule vers l’avant :

• Veillez à ajuster le pied réglable (15)
• La poignée du chariot peut s’ajuster en hauteur (réglable de 75 à 97cm)
• Dévissez les 2 molettes sur les tubes, tirez la poignée à la hauteur désirée, puis resserrer fermement les 2 molettes.

Mettre le pulvérisateur sur le dos

• Une fois que votre pulvérisateur est prêt à l’emploi, il est recommandé de placer la cuve sur une table ou sur une autre surface élevée.
• Une fois sur une table ou sur un meuble à hauteur de votre taille, vous pourrez passer vos deux bras à travers les sangles.
• Une fois sur votre dos, tirer fermement sur les extrémités des courroies pour les resserrer. Avec cette méthode, vous éviterez une position inconfortable pour mettre la cuve sur votre dos et vous serez plus à l’aise pour resserrer les courroies.

UTILISATION

Usage destiné

Le produit est destiné pour un usage privé domestique. Le produit est destiné pour la pulvérisation de produits de traitement des plantes. Il ne doit exclusivement servir qu’à la dispersion de produits phytosanitaires, de pesticides, de désherbants et d’engrais liquides, autorisés et disponibles dans le commerce spécialisé. Respecter absolument les prescriptions du fabricant du produit phytosanitaire. Ne pas disperser d’autres produits avec ce pulvérisateur. Tout autre emploi différent de celui indiqué dans le présent manuel peut provoquer des dommages sur le produit et présenter un sérieux danger pour l’utilisateur. Ne pas se servir de ce pulvérisateur pour tout autre emploi, comme par exemple la vaporisation de vernis ! Toute utilisation non conforme dégage le fabricant de toute responsabilité. RAPPEL Eloignez les personnes et les animaux du lieu de travail. Ne jamais asperger en direction de personnes, animaux ou objets pouvant être endommagés. N’oubliez pas que la grande vitesse de sortie du gicleur d’aspersion peut projeter violemment des objets qui deviennent ainsi sources de danger. L’utilisateur reste seul responsable des dangers et des dommages advenus à l’encontre de tierces personnes ou de biens.

Mettre en marche et éteindre le pulvérisateur

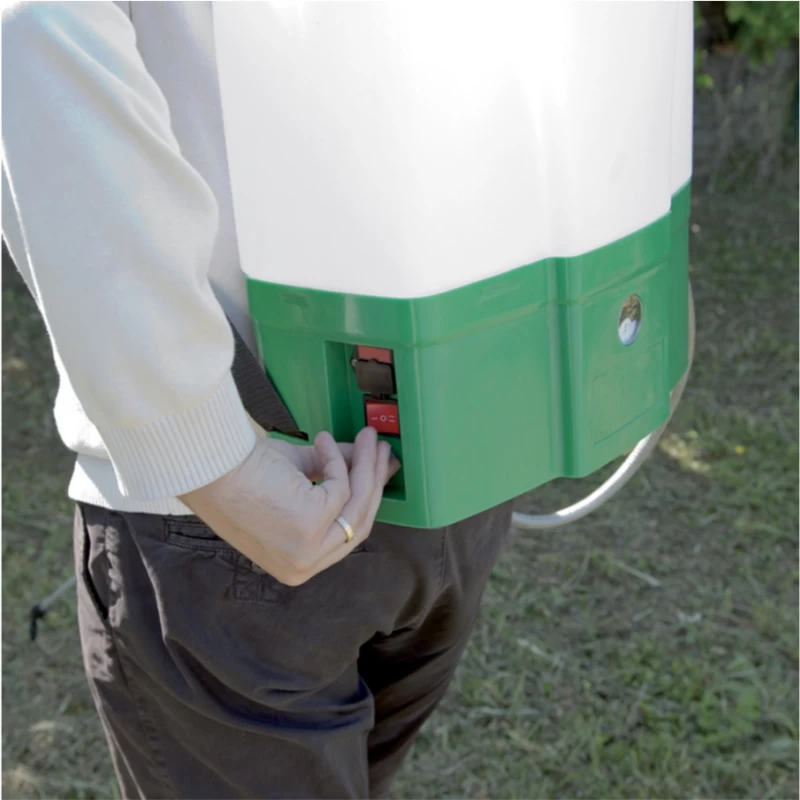

(Fig.4) (a) port de charge (b) Interrupteur 3 positions :  0 : Arrêt  I : Marche (pression 3 bar)  II : Marche (pression réglable de 0-3 bar) (c) Variateur = molette de réglage de la pression. Mise en marche Pour mettre en marche le pulvérisateur : mettre l’interrupteur en position "I" (Marche). Note : le pulvérisateur fonctionne à la demande. Cela signifie qu’une fois l’interrupteur sur la position « I » (marche), appuyez simplement sur la poignée gâchette pour commencer à pulvériser, et relâchez la gâchette pour arrêter. Attention ! Lorsque la cuve est vide, la pompe continuera à fonctionner même si la gâchette n’est pas actionnée, car la pompe ne produit pas assez de pression pour désactiver l’interrupteur.  Lorsque cela se produit, arrêtez simplement la pompe en positionnant l’interrupteur sur la position 0 (Arrêt). Conseils : Orientée la lance dans la direction de la zone de travail, appuyez sur la poignée (Fig.5b) et la pulvérisation démarrera. Relâchez simplement la gâchette pour arrêter la pulvérisation. La poignée offre un mécanisme de verrouillage permettant à la poignée de se bloquer en une position flux continue pour réduire la fatigue de l’utilisateur.  Pour assurer une durée de vie maximale de la pompe, le cycle de fonctionnement recommandé est de l’utiliser une minute puis l’arrêter une minute etc.  Il est donc recommandé que l’utilisateur évite de faire fonctionner la pompe durant plus d’une minute avec le levier en position de verrouillage. Vous pouvez régler le jet de pulvérisation (Fig.5a) en vissant ou dévissant l'extrémité de la buse. Eteindre le pulvérisateur (Fig.4)

• Pour éteindre le moteur : mettre l’interrupteur en position "0" (Arrêt).
• Après avoir éteint le moteur, relâchez toujours la pression du système pour assurer la sécurité, en orientant la lance dans une direction appropriée et en appuyant sur la gâchette du pulvérisateur durant quelques secondes.

Variateur (Fig.4)

• Mettre l’interrupteur principal (b) en position "II".
• Mettre le pulvérisateur en marche en tournant la molette (c) vers la droite (un léger déclic se fait entendre).
• Régler la pression de 0 à 3 bars en tournant la molette du variateur (c).
• Une fois le travail terminé, veillez à toujours éteindre le pulvérisateur en tournant la molette (c) vers la gauche, jusqu’à ce qu’un déclic retentisse.

Remarque : lorsque l’interrupteur principal (b) est en position "I" (Marche), le pulvérisateur fonctionne par défaut avec la pression maximale. Il n’est donc pas possible de régler la pression par l’intermédiaire du variateur.

Conseils d’utilisation

• Traiter par temps calme, sans vent. Ne jamais pulvériser contre le vent. En présence de vent, veillez à pulvériser dans le sens du vent (afin d’éviter un retour de gouttelettes vers l’utilisateur).
• II est recommandé de porter un masque, des lunettes, des gants, des bottes et des vêtements de protection.
• Se laver les mains et le visage après chaque utilisation.
• Risque de débordement ; ne pas se pencher avec le pulvérisateur plein sur le dos.
• Ne pas pulvériser sur les personnes ou les animaux. Ne jamais orienter le pulvérisateur vers une autre personne ou un animal.
• Ne pas fumer, manger ou boire pendant l‘utilisation.
• Eviter de laisser le pulvérisateur à la chaleur ou au froid.
• Tenir les personnes, les enfants et animaux éloignés pendant la pulvérisation. L’utilisation de ce produit est interdite aux enfants et adolescents.
• Mettre le pulvérisateur hors de portée des enfants. Maintenir et conserver les produits pesticides hors de portée des enfants. Ne pas laisser le produit sans surveillance
• Ne pas utiliser pour pulvériser des solvants, des produits chimiques agressifs ou des dérivés de pétrole. Tenir éloigné de toute source de chaleur, de feu, d’une exposition prolongée au soleil.
• L'utilisation de produits non conformes aux réglementations en vigueur sur les produits phytosanitaires met ou risque de mettre en péril l'utilisateur. Respecter les instructions du fabricant du produit de traitement.

ENTRETIEN ET ENTREPOSAGE

Avant toute intervention sur le produit, veillez à vérifier :

• Que l’interrupteur est en position arrêt et/ou enlever la batterie du produit.
• De débrancher le chargeur de sa source d’alimentation électrique.

Transport

ATTENTION !  - La pompe ne s’arrête pas automatiquement dès que l’on cesse la pulvérisation mais reste en pression, en cas d’arrêt prolongé vous devez arrêter la pompe et purger la pression en ouvrant la lance.  - Assurez-vous toujours que l’unité soit éteinte, et que la pression soit relâchée du pulvérisateur avant de le transporter. - Sécurisez toujours le pulvérisateur lors du transport pour éviter qu’il ne bascule ou qu’il soit endommagé. - Il est recommandé de vidanger le contenu. - Transportez toujours le pulvérisateur en position verticale et protégez le tuyau de tout objet tranchant (arêtes vives ou pointes acérées). - Si le pulvérisateur est renversé, le contenu peut se déverser par le couvercle.  - Ne transportez jamais le pulvérisateur en le penchant sur un côté et ne transportez jamais le pulvérisateur avec des produits chimiques dans la cuve.

Entretien et Rangement

Suivez les instructions d’entretien et de rangement du manuel.  Lorsque vous terminez votre pulvérisation, éteignez le moteur en appuyant sur l’interrupteur, avec la lance orientée dans une direction appropriée et appuyez sur la gâchette pour relâcher la pression. Dévissez soigneusement la connexion du tuyau et à la poignée pour exposer le filtre.  Enlevez le filtre et nettoyez-le en enlevant tous les débris et en le plaçant sous un robinet d’eau. Replacez le filtre en vous assurant qu’il soit solidement repositionné. Versez tout reste du contenu dans un récipient approprié pour toute future utilisation ou jetez le reste du liquide selon les législations locales. Nettoyez la cuve et toute autre surface extérieure de votre pulvérisateur en essuyant avec un chiffon humidifié.  N’utilisez pas de nettoyants abrasifs ou de solvants pour nettoyer la cuve et les surfaces extérieures car ils pourraient causer une détérioration. Note : Si la pompe tourne mais l’eau ne sort pas, il est recommandé de vidanger le pulvérisateur, d’enlever et nettoyer le filtre situé au fond de la cuve, puis de passer un coup de soufflette dans le port d’aspiration de la pompe situé au fond de la cuve. Remonter le filtre. L’aspiration et pulvérisation devrait reprendre.

Nettoyage de la cuve

Lorsque vous nettoyez la cuve, il est recommandé de suivre attentivement les instructions du fabricant des produits chimiques que vous utilisez.  Ne pas suivre les instructions pourrait causer des dommages envers les personnes et l’environnement. L’utilisation de solutions nettoyantes est sûre si elle est recommandée par un professionnel, si elles sont spécifiquement formulées pour les pulvérisateurs et qu’elles ne contiennent pas d’essence ou d’éléments inflammables.  Suivez soigneusement les instructions fournies avec la solution nettoyante. Vous pouvez également nettoyer votre cuve en y versant plusieurs litres d’eau propre, et une fois que vous vous être assuré que le couvercle de la cuve est solidement fermé, secouez la cuve pour agiter l’eau propre de sorte que l’eau dissolve tout produit chimique restant.  Jetez correctement le contenu de la cuve ensuite selon les règles environnementales locales. Une fois la cuve nettoyée, versez de nouveau trois litres d’eau propre dans la cuve.  Mettre le pulvérisateur en marche et avec la lance orientée dans une direction appropriée, appuyez sur la gâchette et laissez la pompe fonctionner jusqu’à ce que la cuve se vide. Cela nettoiera le tuyau et la lance. Eteignez le pulvérisateur et relâcher la pression du système. Avertissement :

• N’immergez pas le produit dans l’eau ou tout autre liquide.
• N’utilisez pas de solvants ou des abrasifs.

Rangement

Rangez votre pulvérisateur en position verticale avec la cuve vide, sans pression résiduelle dans le tuyau. Rangez le produit éloigné de la lumière du soleil, à l’abri du gel et hors de portée des enfants.

Mise au rebut

En fin de vie, ne pas jeter le produit avec les ordures ménagères ou dans l’environnement.

• Batterie : En fin de vie, ne pas jeter l’accumulateur usagé dans les ordures ménagères, le feu, dans l’environnement. Rapportez-le aux points de collecte de votre commune, ou de vos commerçants.
• Produit et chargeur : en fin de vie, ne pas jeter le produit ou chargeur avec les ordures ménagères ou dans l’environnement. Apporter le produit à une déchetterie ou à un centre de collecte des déchets des équipements électriques et électroniques, ou renseignez-vous auprès de votre commune.
• Produits phytosanitaires : ne jamais rejeter dans les canalisations publiques, répandre sur les surfaces en jachères, mélanger aux eaux naturelles ou jeter avec les ordures ménagères. Les produits phytosanitaires (ou leurs déchets) doivent toujours être recueillis dans un réservoir approprié et remis au centre de collecte des produits chimiques ménagers. Renseignez-vous sur ces centres de collecte auprès des services administratifs.
• Effectuer la mise au rebut de toute solution non utilisée, du produit, des accessoires et de l'emballage conformément aux réglementations locales relatives à la protection de l'environnement.

• Garantie : 2 ans sur le pulvérisateur et 6 mois sur la batterie.
• Elle ne couvre pas :
  • Une utilisation anormale, défauts ou détériorations subis par accident ou cause fortuite.
  • Les outils sans défaut apparent, usés mais toujours fonctionnels, rouillés, brûlés, abusés, modifiés, transformés, meulés, soudés, détournés de leur utilisation normale, détruits par négligence ou volontairement.
  • Un manque d’entretien
  • Une utilisation à des fins professionnelles, artisanales, commerciales
  • Tous dégâts, perte ou vol survenant pendant un transport, un déplacement ou pendant le prêt à une tierce personne.
  • Il est entendu que la garantie sera automatiquement annulée en cas de modifications apportées à l’outil ou bien en cas de montage de pièces n’étant pas d’origine. Ribimex décline toute responsabilité découlant d’un emploi abusif ou non conforme aux prescriptions d’emploi et d’entretien de l’outil.
  • Dans le cas d’un produit n’existant plus dans son plan de vente, RIBIMEX se réserve le droit de proposer un produit techniquement équivalent ou supérieur avec ou non une participation financière suivant l’évolution du produit.
