Marque : Jetly

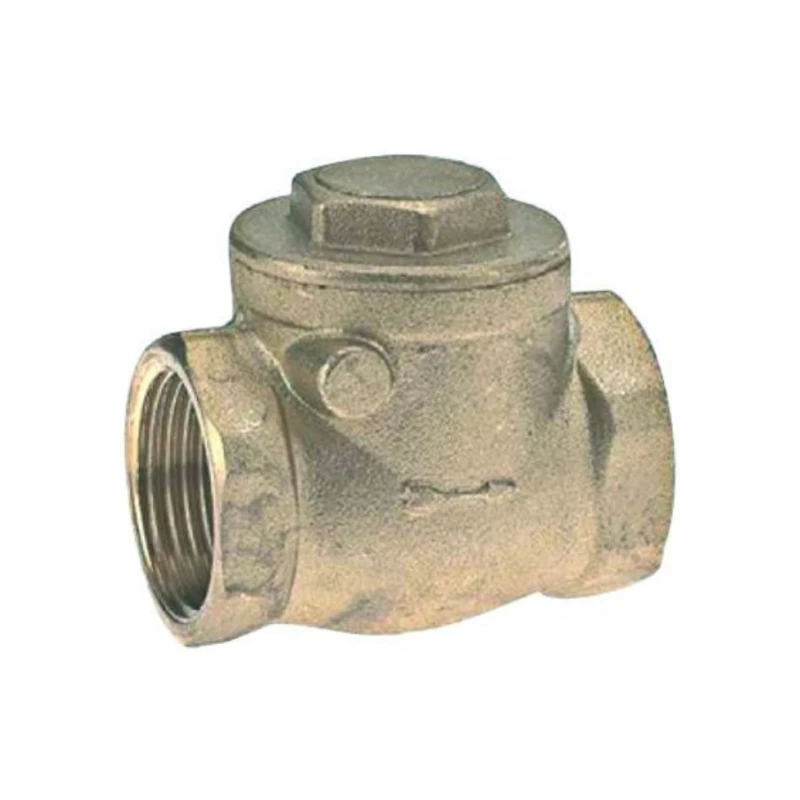

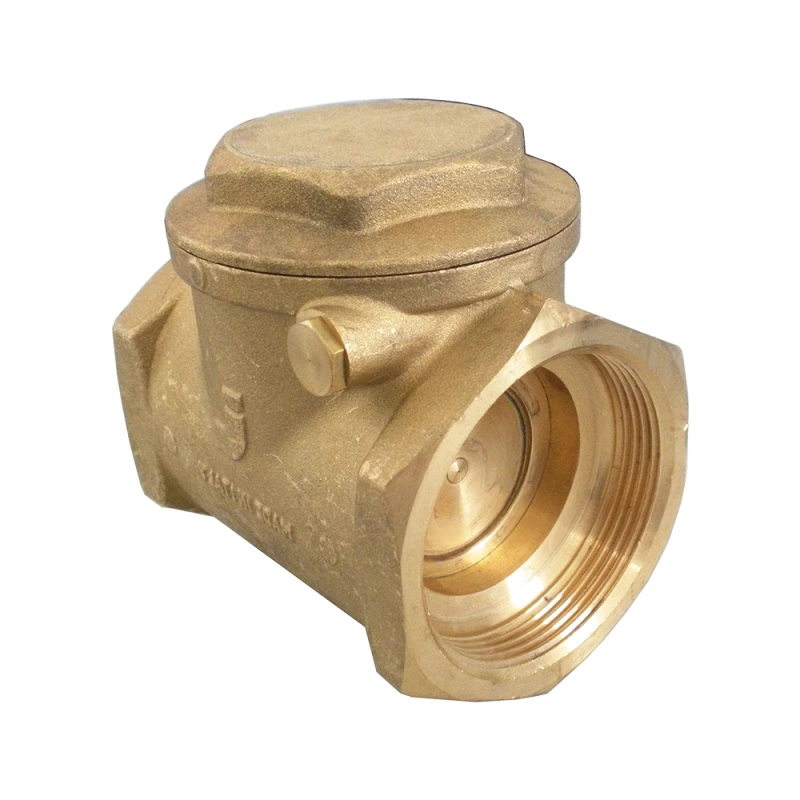

Clapet à battant laiton - de 3/4" à 2"

Name: Clapet à battant laiton - de 3/4 à 2
Brand: jetly
Availability: InStock

À partir de

9,21€

TTC

L'unité

Stock disponible

Garantie : 2 ans

Réapprovisionnement le
04-02-25

Diamètre : Aucune disponibilité

Quantité

Le clapets anti-retour ou clapet à battant est généralement installé sur des canalisations pour empêcher le reflux. Un clapet laiton femelle/femelle en est unidirectionnel, c'est-à-dire que le liquide circule dans un seul sens. Si le flux change de sens, le clapet se fermera pour protéger la tuyauterie, les vannes, les pompes, etc. Clapet anti- retour en 3/4", 1", 1'1/4 1"1/2 et 2" à battant laiton femelle/femelle, pour fluides courants compatibles. Utilisation sur réseaux d'adduction et de distribution d'eau. Le clapet anti-retour s'utilise dans diverses applications hydrauliques comme : des systèmes de pompage, des installations industrielles ou des systèmes de traitement d'eau, ce clapet garantit une circulation unidirectionnelle du fluide.

Caractéristiques

Matière battant : Laiton
Siège métal
Pression nominale : 10, 12 et 16 bars (Selon modèle)
Température de service 10°C à 80°C maximum
Connexion : Femelle x Femelle taraudé/taraudé
Positionnement : Horizontal
Respecter le sens de passage indiqué sur le corps par une flèche
Attestation de conformité sanitaire ACS

Modèles

Diamètre en pouce	Diamètre intérieur	Diamètre extérieur	Pression maximale
3/4"	20 mm	27 mm	16 bars
1"	26 mm	34 mm	12 bars
1"1/4	33 mm	42 mm	10 bars
1"1/2	40 mm	49 mm	10 bars
2"	50 mm	60 mm	10 bars

Avantages

Le clapet anti-retour permet de contrôler le sens d'un fluide dans une canalisation, via un sens unique de circulation.
Les clapets antiretour se placent surtout après le compteur d'eau et le robinet d'arrêt général.
Les clapets anti-retour permettent le passage du fluide dans une seule direction tout en bloquant le flux dans l'autre sens,
Le clapet anti retour est fabriqué en laiton, il est conçu pour assurer un contrôle fiable du flux, ce clapet est un élément essentiel dans diverses applications, il offre une solution robuste pour prévenir les retours indésirables de fluide.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Garantie: 2 ans.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.
