Montage articulé 4 coudes - Hunter Montage articulé 4 coudes - Hunter Montage articulé 4 coudes - Hunter Montage articulé 4 coudes - Hunter Montage articulé 4 coudes - Hunter Montage articulé 4 coudes - Hunter
Marque : Hunter

Montage articulé 4 coudes - Hunter

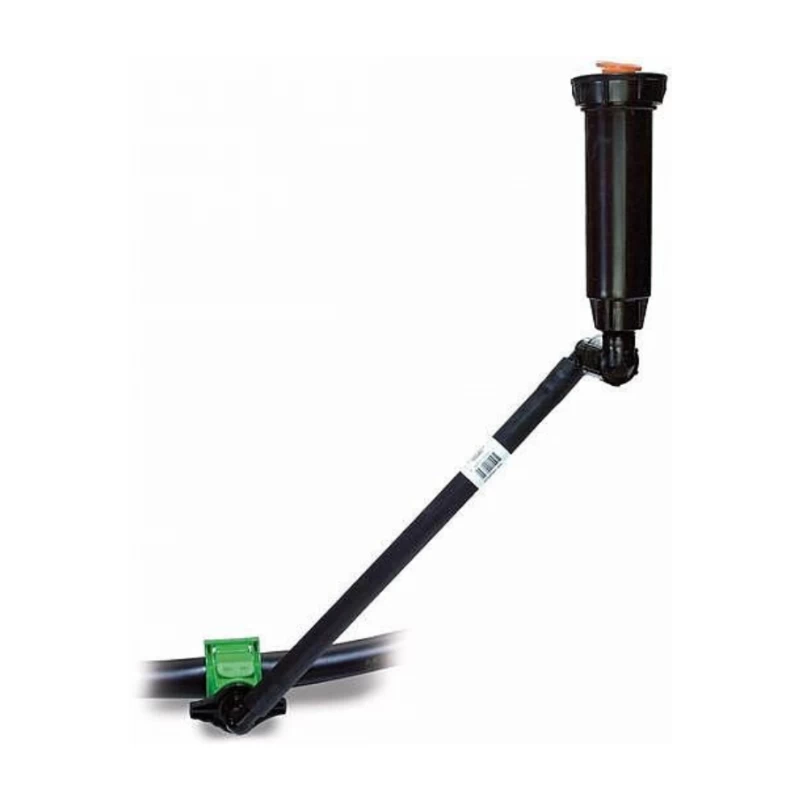

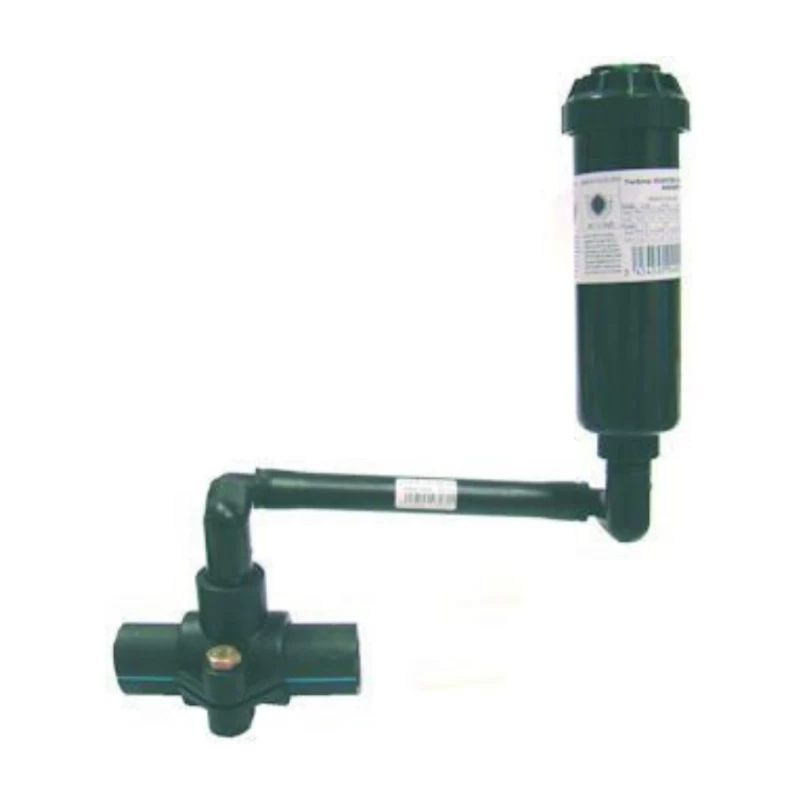

Montage articulé 4 coudes - Hunter, Ajustez facilement les arroseurs à la bonne hauteur et à la bonne position grâce au montage articulé 4 coudes.
À partir de
2,98€
TTC
l'unité

Stock disponible

Garantie : 1 an

Réapprovisionnement le
12-02-25

Diamètre en pouce : Aucune disponibilité

Quantité

-
+

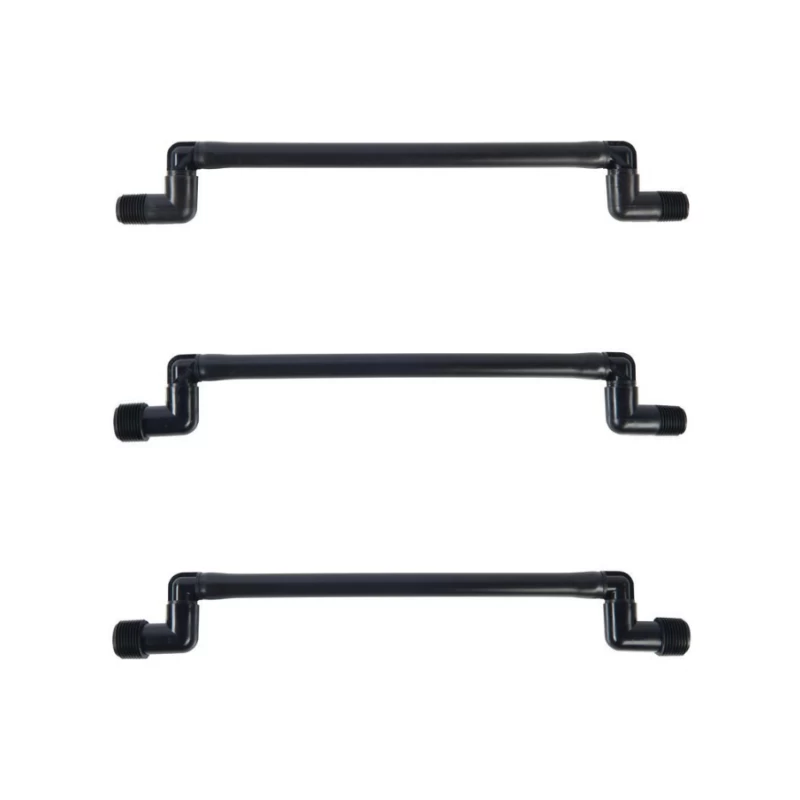

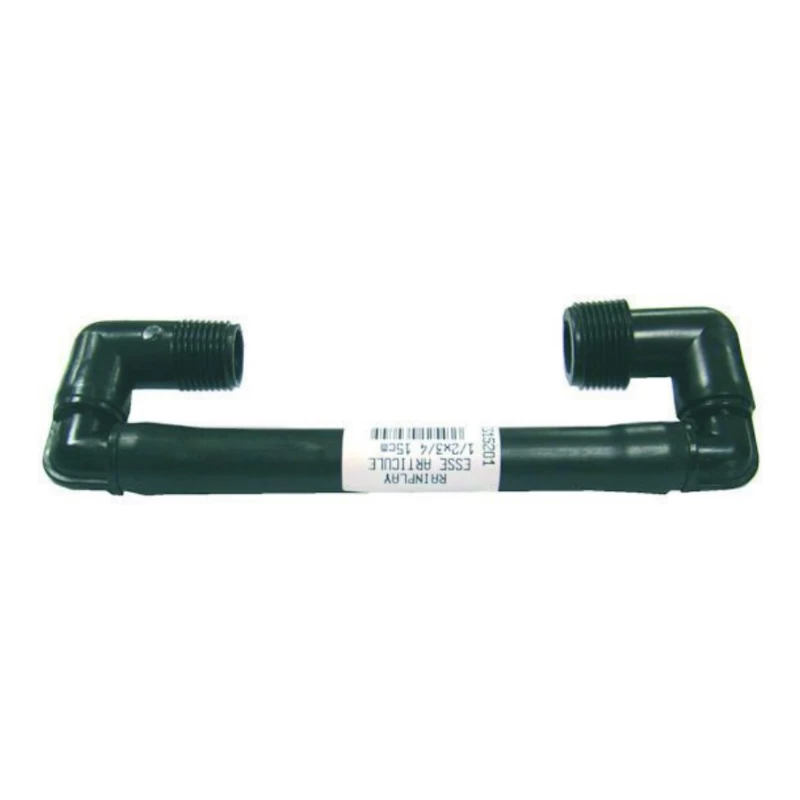

Montage articulé 4 coudes - Hunter : Ajuste facilement les arroseurs à la hauteur et à la position requises, et evite la casse des arroseurs trop haut. Cette configuration de montage articulé est dotée d'ailettes pivotantes aux deux extrémités pour une polyvalence maximale.

Il permet d'ajuster facilement les arroseurs à la bonne hauteur et position.Les rotules pivotantes uniques peuvent être installées dans pratiquement toutes les configurations, sans fuite.

Caractéristiques

  • Marque : Hunter.
  • Nom commercial : SJ.
  • Modèle : Standard.
  • Pression maximum : 5,5 Bars.
  • Taille : 30cm.

  Utilisation

Avez-vous déjà eu des difficultés à installer des arroseurs au niveau définitif requis, car il était impossible de trouver une allonge de taille correcte ?

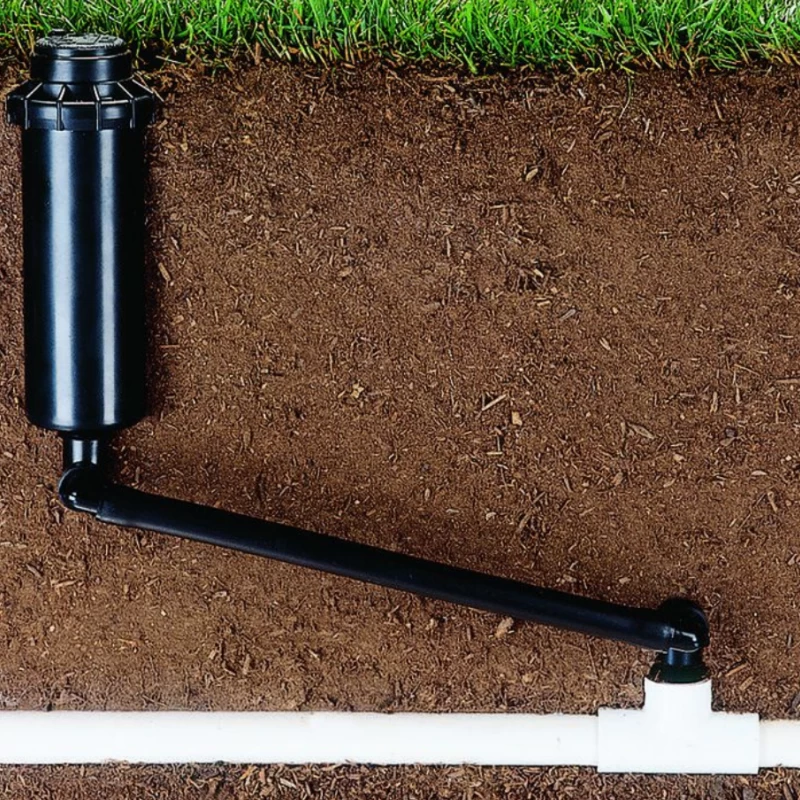

Lorsque les tuyaux existants sont enterrés dans des tranchées peu profondes et que vous souhaitez passer à des arroseurs escamotables plus hauts, que faites-vous ?
Avez-vous déjà eu du mal à relever des arroseurs enterrés sous terre ?
Souhaitez-vous pouvoir redresser vos arroseurs facilement, au niveau requis, après qu'un équipement lourd a roulé dessus ?
Si ces questions vous sont familières, la solution est simple : utilisez le coude tournant Hunter !
Il vous permettra d'installer facilement vos arroseurs à la hauteur désirée, en quelques secondes.
Ne passez pas à côté !

 Avantages

  • La configuration standard possède des coudes tournants aux deux extrémités pour une polyvalence maximale.
  • Les coudes pivotants brevetés uniques peuvent être installés dans pratiquement n'importe quelle configuration, sans fuites
  • Pression nominale de 10 bars ; 1 000 kPa

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90
  • Garantie: 1 an.

  • La garantie est prévue pour les défauts de matière et vice de fabrication.

  • La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.

  • La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø      16      20     25     32    40    50      63      75       90      100
PEBD 3
bar (m³)

     0,8

     1,2

     2,1

     3,3






PEBD 3
bar (m³)



     1,8

     3,1

    4,8

    7,5

    11,9



PEBD 3
bar (m³)

     0,6


     1,6

     2,5

    4,1

    6,2

    10,1



PEBD 3
bar (m³)




     3,3

    5,3

    8,2

     13

     18,5

      26,6

      39,7
PEBD 3
bar (m³)


     1,1

     1,8

     2,9

    4,5

    7,1

    11,2

       16

       23

      34,4
PEBD 3
bar (m³)



     1,4

     2,3

    3,6

    5,6

     8,9

     12,6

       18,1

         27
PEBD 3
bar (m³)





    4,8

    7,5

    11,9

     16,9

       24,4

      36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d’aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement

  • Fileté : mâle
  • Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
