Raccord cannelé série XF pour goutte à goutte - Lot de 25 - Rain-Bird
En réapprovisionnement
Garantie : 1 an
Réapprovisionnement estimé le
13-02-25
Modèle : Aucune disponibilité
Quantité
Raccord cannelés série XF pour goutte à goutte. Raccords cannelés en acétal marron compatibles avec le Dripline série XF et XFS et la plupart des tuyaux en polyéthylène de diamètre extérieur 17 mm.
Caractéristiques
- Marque : Rain-Bird
- Conditionnement : Sachet de 25 raccords et outil de pose à l'unité
- Plage de pression de fonctionnement : 0 à 3,5 bar
- Conçus pour garantir la fiabilité du raccordement, même dans les conditions de travail les plus difficiles
- Tout comme pour le Dripline XF, la couleur marron se fond parfaitement dans la végétation
Avantages
- Facile à installer
- Gamme complète de raccords cannelés de 17 mm rendant l’installation du Dripline XF plus rapide et plus facile

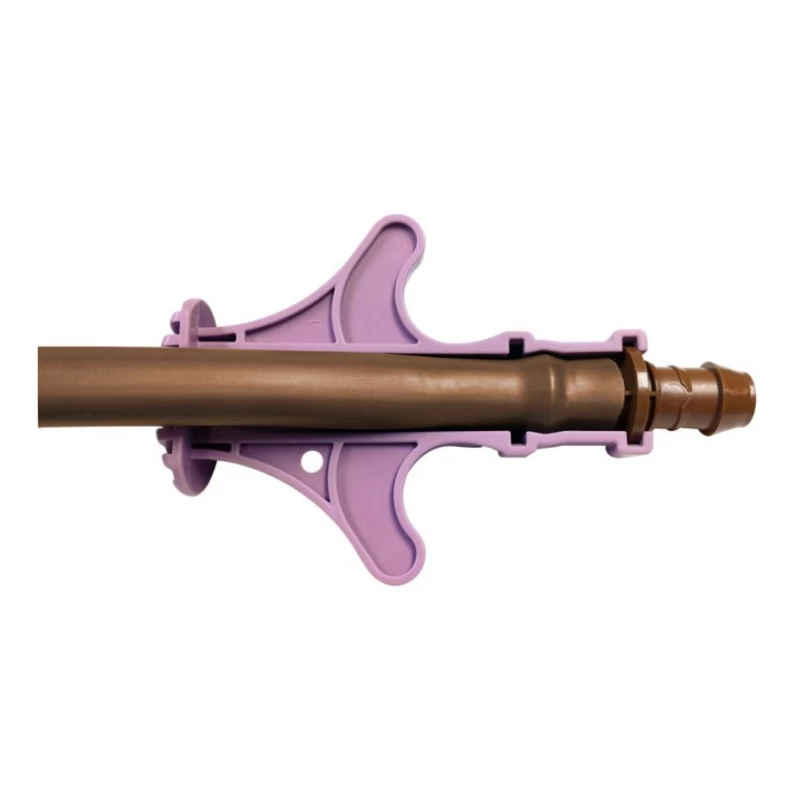

- La conception unique des cannelures, associée à l’outil d’insertion, réduit l’effort d’insertion de 50 %.
- Plus faciles à insérer que tout autre raccord en acétal de 17 mm, même sans utiliser l’outil d’insertion.
- Fabriqués en plastique robuste, résistant à la rupture et aux UV pour une durabilité accrue.
- Deux cannelures assurent une fixation fiable sans recourir à des colliers

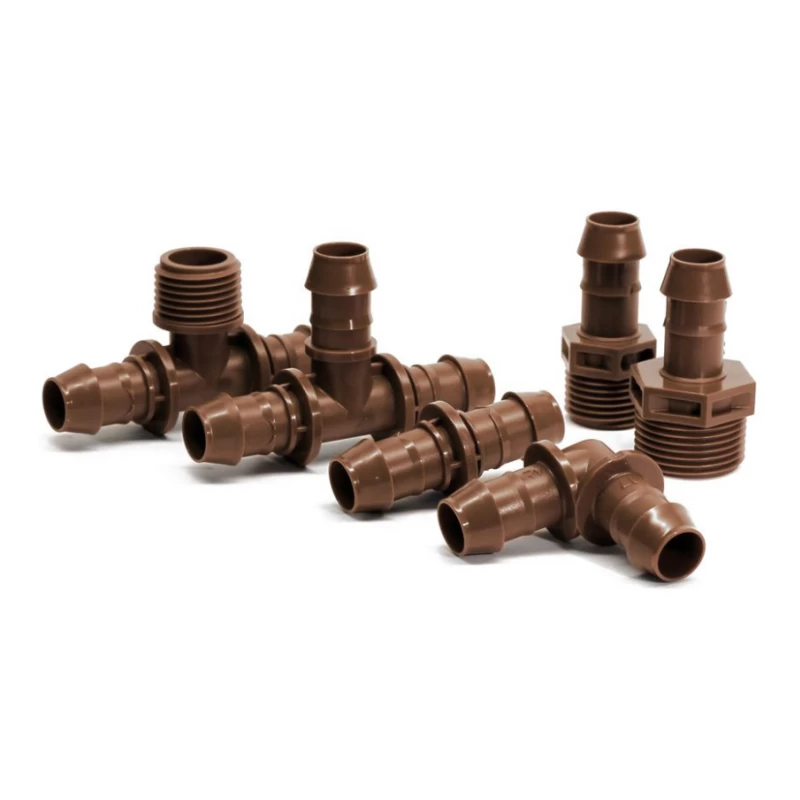

Modèles

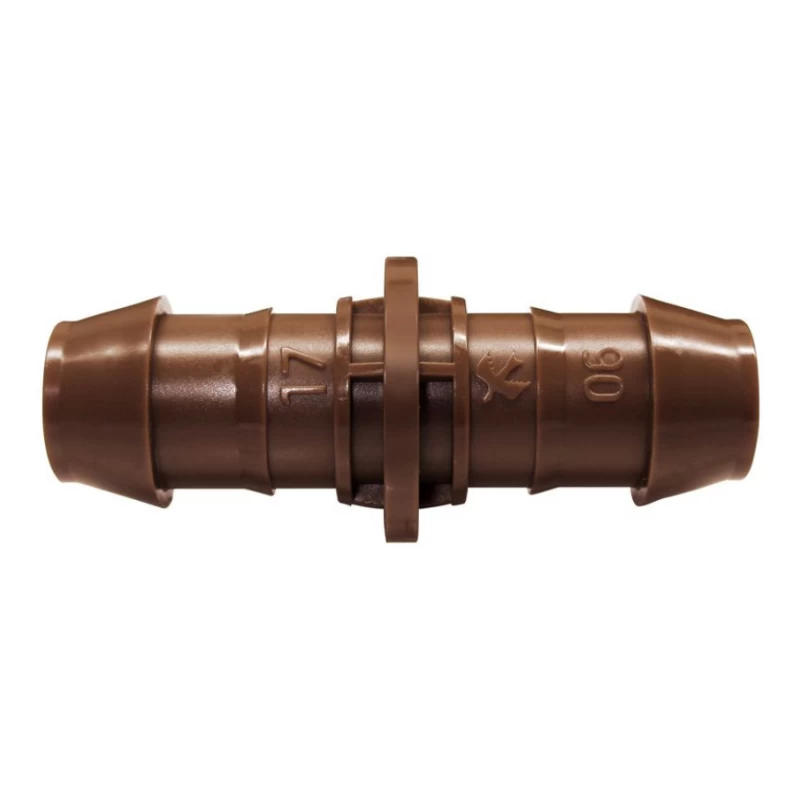

- XFF COUP : jonction droite cannelée pour le Dripline XF et pour tuyau de 17 mm

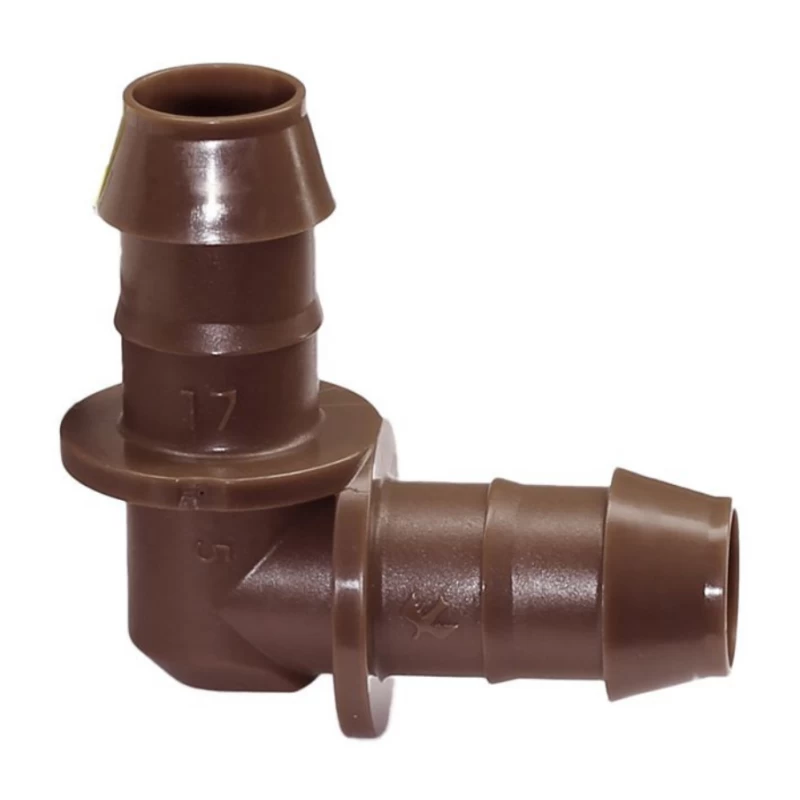

- XFF ELBOW : coude cannelé pour le Dripline XF et pour tuyau de 17 mm

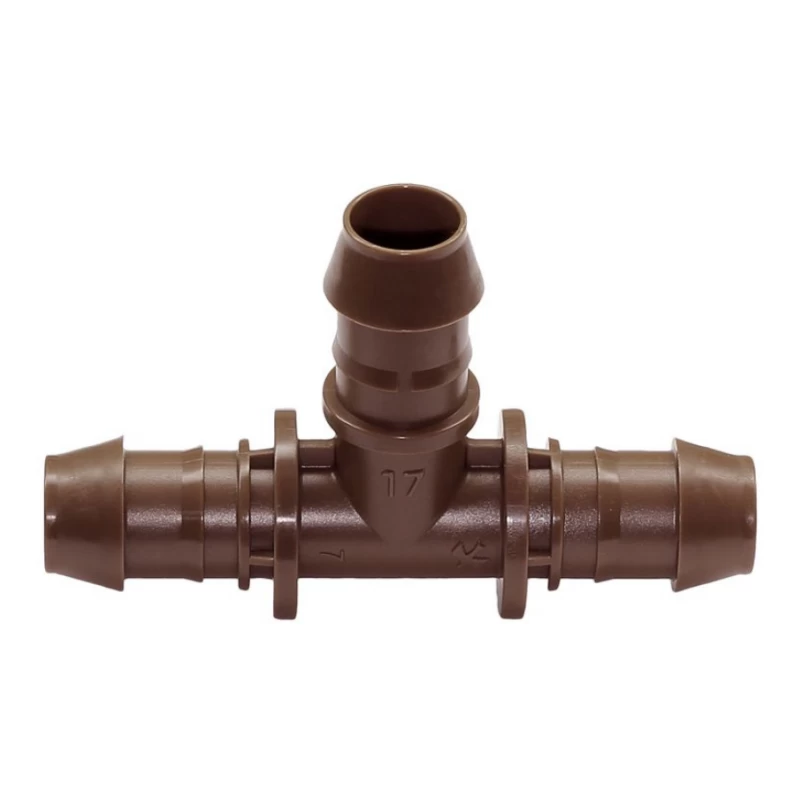

- XFF TEE : té cannelé pour le Dripline XF et pour tuyau de 17 mm

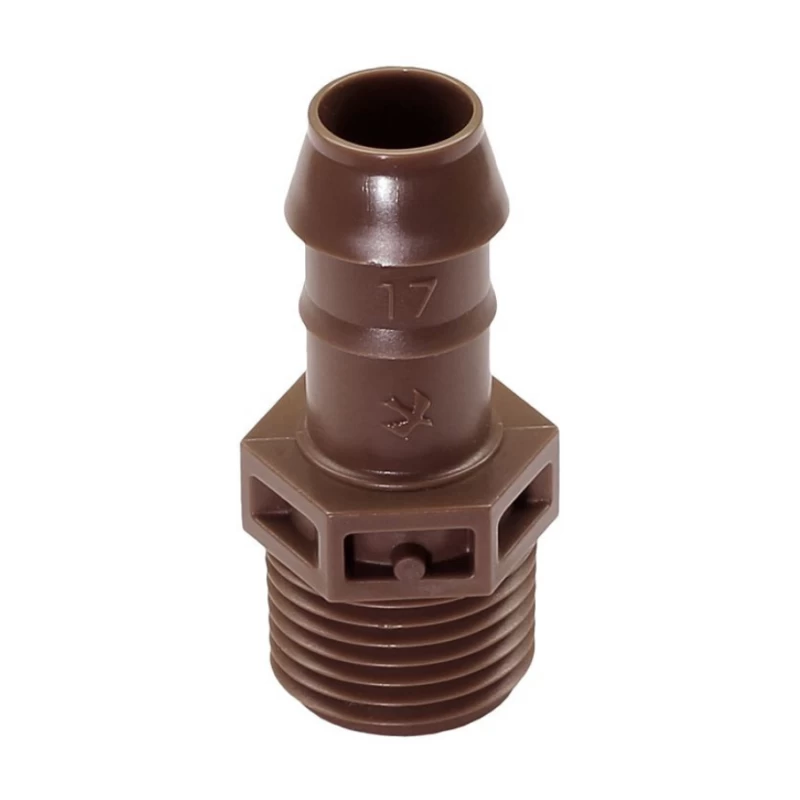

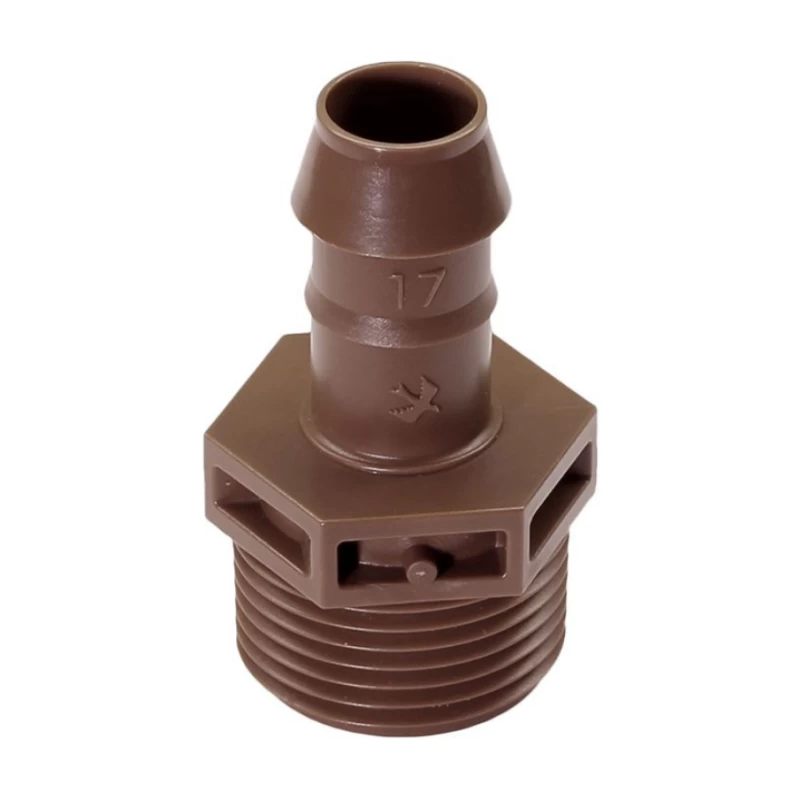

- XFF MA 050 : adaptateur mâle cannelé de 17 mm x 1/2” pour le Dripline XF et pour tuyau de 17 mm
- XFF MA 075 : adaptateur mâle cannelé de 17 mm x 3/4” pour le Dripline XF et pour tuyau de 17 mm

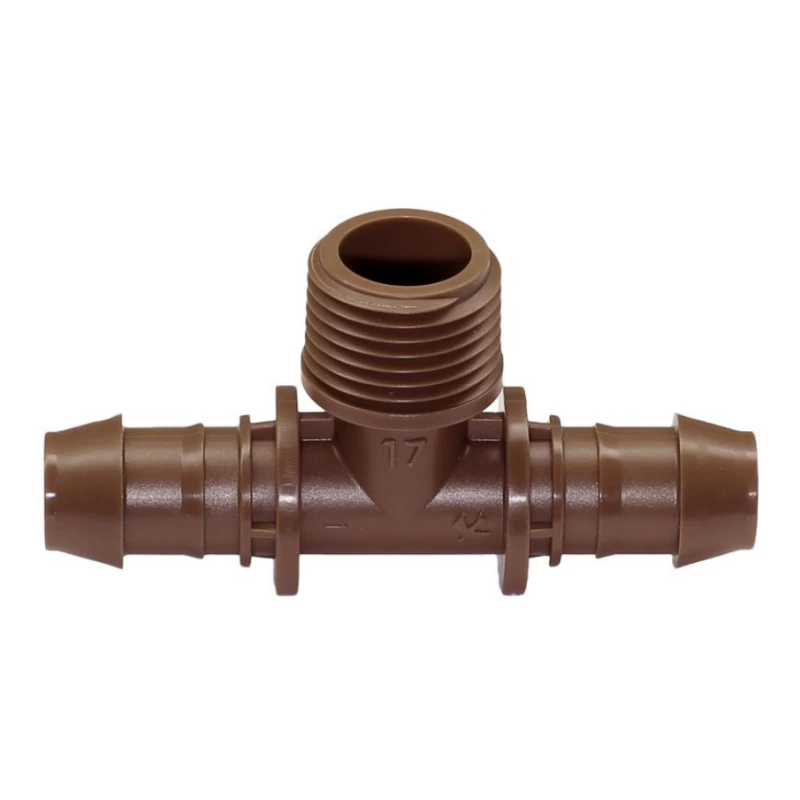

- XFF TMA 050 : adaptateur en té mâle cannelé de 17 mm x 1/2” pour le Dripline XF et pour tuyau de 17 mm

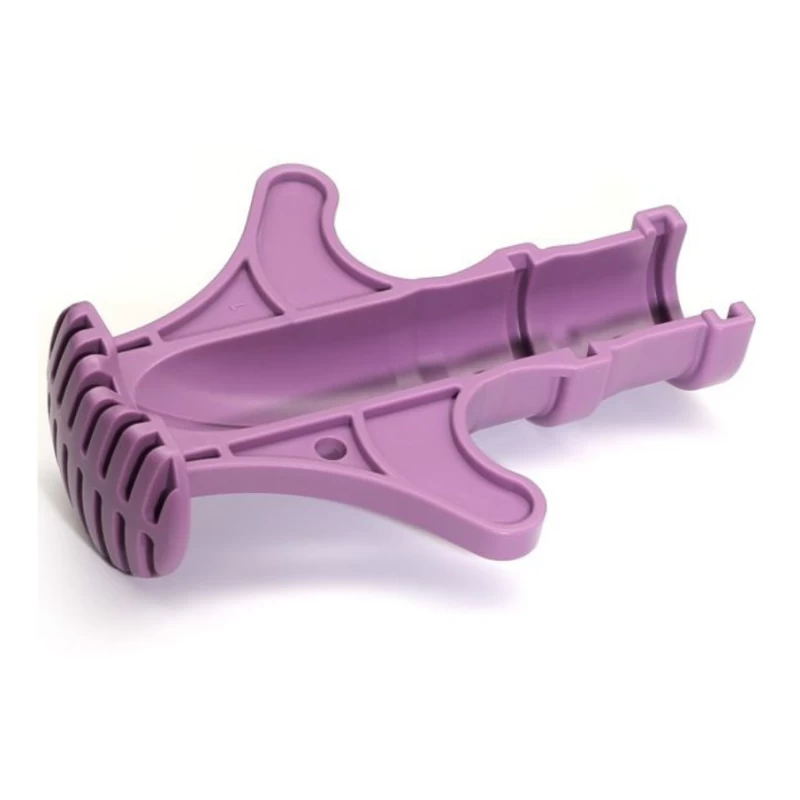

- FITINS-TOOL : outil d’insertion pour les raccords cannelés XF de Rain Bird
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Garantie: 1 an.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
