Collecteur de goutte à goutte QF Ø25mm - 30m - Rain-Bird
En réapprovisionnement
Garantie : 1 an
Réapprovisionnement estimé le
13-02-25
Modèle : Aucune disponibilité
Quantité
Collecteur de goutte à goutte QF Ø25mm - 30m : Collecteur en polyéthylène pour départ de rampe de tubes (tuyaux avec goutteurs intégrés) XF D et XF S.
Le collecteur de goutteurs en ligne QF (brevet en cours de dépôt) est le premier collecteur préfabriqué du secteur paysager destiné à l’installation de goutteurs. Substitut souple et rapide aux collecteurs construits sur site, le collecteur de goutteurs en ligne QF est synonyme de gains de temps et d’économies substantielles sur la main-d’œuvre. La procédure d’installation du collecteur de goutteurs en ligne QF, utilisant un mélange breveté de polyéthylène du même type que celui du goutteur en ligne série XF de Rain Bird, est très simple : l’installateur a juste à dérouler le collecteur et à y fixer les goutteurs en respectant un écartement de 30 ou 45 cm. En supprimant les opérations de mesure, de coupe, de collage et de raccord, le collecteur de goutteurs en ligne QF vous fait gagner du temps et de l’argent, et vient donc renforcer la viabilité de vos projets.
Collecteur de goutte à goutte QF Ø25mm - 30m : Caractéristiques
Marque : Rain-Bird

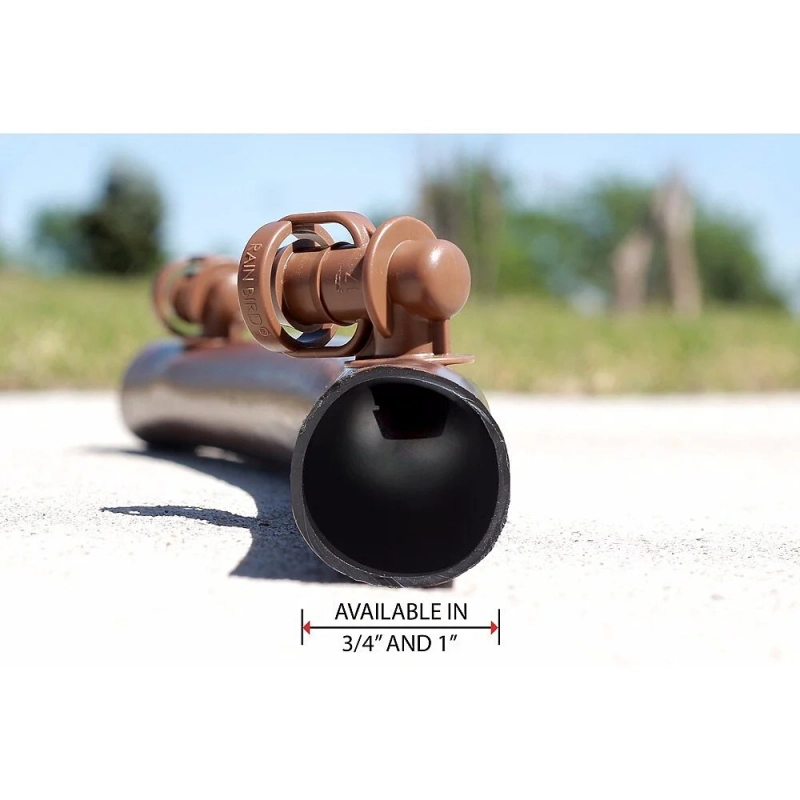

Diamètre : 25mm
Epaisseur paroi : 1,5mm
Longueur : 30,50m
Espacement : 30,5cm et 45,7cm
Modèles :
XQF7512100 : collecteur de goutteurs en ligne XQF 1,9 cm (espacement de 30,5 cm, bobine de 30,5 m)
XQF7518100 : collecteur de goutteurs en ligne XQF 1,9 cm (espacement de 45,7 cm, bobine de 30,5 m)
Spécifications :
Pression : de 0,0 à 4,14 bar
Température :
Eau : jusqu’à 37,8°C
Ambiante : jusqu’à 51,7°C
kit de 7 raccords inclus avec chaque couronne de QF :
1 Raccord fileté 25 x 3/4"
1 Raccord fileté 25 x 1"
1 Raccord taraudé 25 x 1"
1 Té 25 x 25 x 25
1 Jonction 25 x 25
2 Bouchons Ø25mm
Collecteur de goutte à goutte QF Ø25mm - 30m : Avantages
Gain de temps sur la pose et mise en place aisée.
Une solution souple et rapide pour le déploiement du goutte à goutte
Conçu pour substituer les collecteurs construits sur site, le collecteur QF de goutte à goutte est l’innovation du marché.
Garantissant les mêmes performances que les collecteurs en PE (volume, pression), il simplifie vos installations et vous fait gagner du temps, de l’argent et renforce la rentabilité de vos projets.
Résistant et souple, il s’adapte à toutes topographies de jardins et s’installe en un tour de main.
Collecteur de goutte à goutte QF Ø25mm - 30m : Utilisation
Performances
Le collecteur QF de goutte à goutte fonctionne à l’identique qu’un collecteur en PE : le volume et la pression nécessaires pour alimenter des goutteurs en ligne ou d’autres systèmes goutte à goutte sont similaires.
Souplesse et facilité d’installation

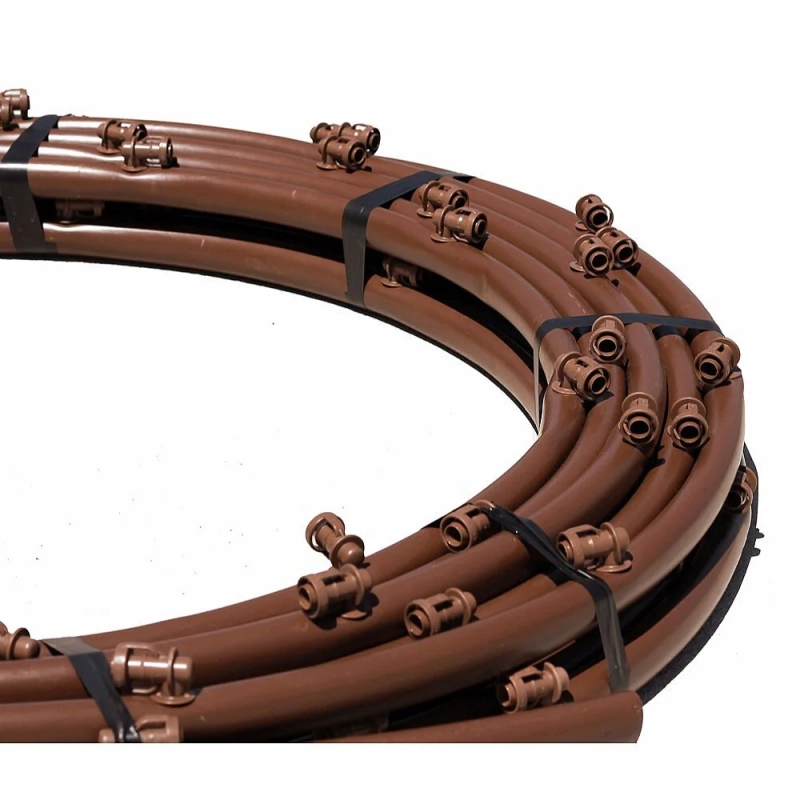

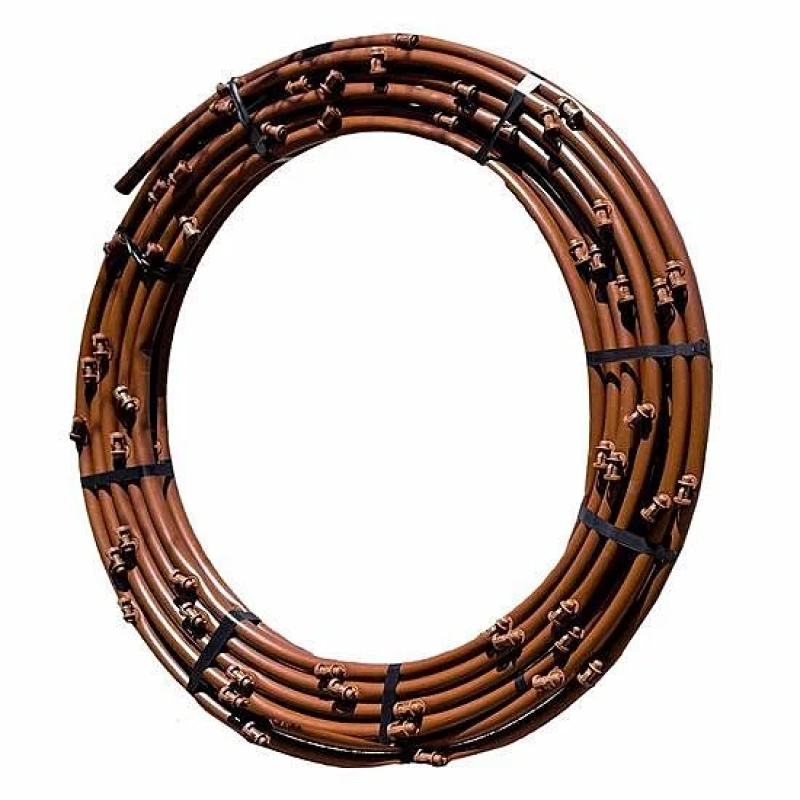

Le collecteur QF de goutte à goutte est le seul collecteur du marché emballé en bobine autodéroulante. Fabriqué à base d’un mélange breveté de polyéthylène double couche qui lui confère une souplesse optimale, il facilite vos installations et s’adapte aux différentes topologies de jardins. Il suffit de le dérouler, de le raccorder à une alimentation en eau et fixer votre goutte à goutte: c’est aussi simple que cela.
Raccords pré-installés pivotant à 360°

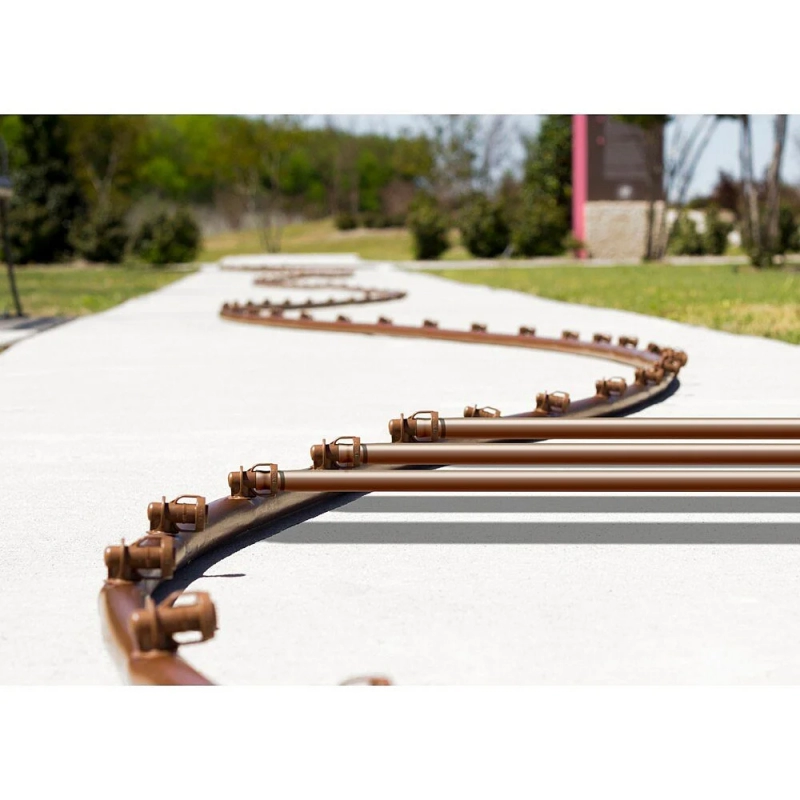

Aucun produit du marché ne possède de raccords pré-installés vous garantissant un espacement régulier. Les raccords pivotant à 360° vous permettent de solutionner le problème d’alignement des tranchées. Il suffit de les faire pivoter vers le sens désiré pour réaligner le goutte à goutte, sans devoir creuser de nouvelles tranchées. Les raccords du collecteur sont conçus à l’identique des raccords XFF. Ils nécessitent deux fois moins de force à l’insertion par rapport aux raccords concurrents et vous garantissent une moindre fatigue à l’installation. Une bague de protection entoure le raccord afin d’assurer une étanchéité et durabilité maximale. Cette bague produit également un effet de levier afin de faciliter l’installation du goutte à goutte.
Collecteur de goutte à goutte QF Ø25mm - 30m : Accessoires
Le collecteur XQF de goutteurs en ligne est vendu avec les nouveaux raccords à compression et adaptateurs (25 mm*) de Rain Bird spécialement conçus pour assurer une jonction fiable sans fuites.
*jonction droite à compression ¾” mâle, jonction droite à compression 1” mâle, jonction droite à compression 1” femelle, té à compression, jonction droite à compression, bouchon à compression de fin de ligne (x2)
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
