Collier de prise en charge à clavettes Ø 25 et 32 mm- Palaplast
Marque : Palaplast

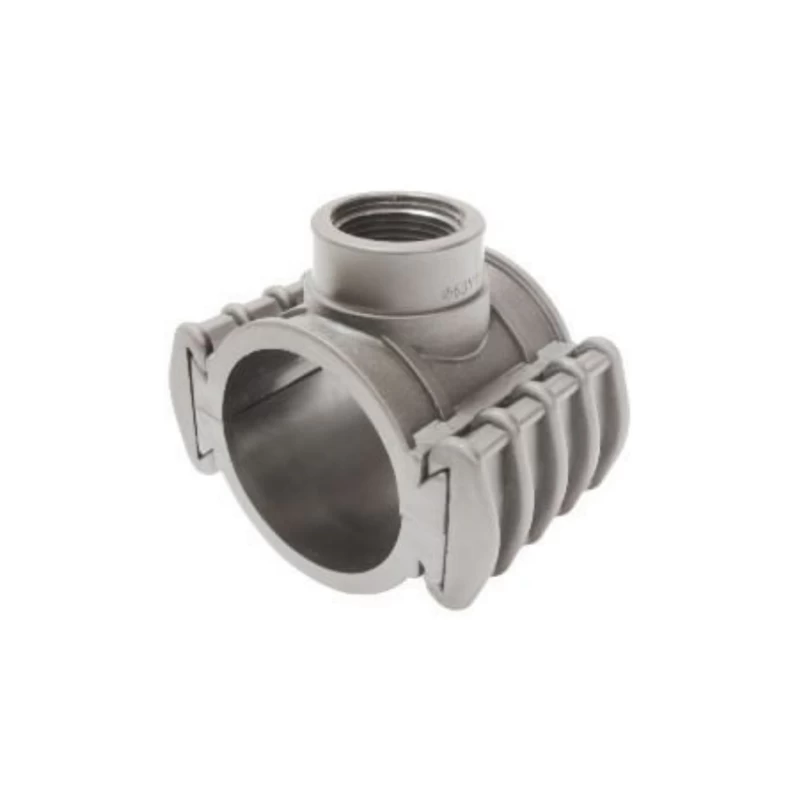

Collier de prise en charge à clavettes Ø 25 et 32 mm- Palaplast

À partir de
1,17€
TTC
l'unité

Stock disponible

Garantie : 1 an

Réapprovisionnement le
30-01-25

Diamètre : Aucune disponibilité

Diamètre en pouce : Aucune disponibilité

Quantité

-
+

Le collier permet d'étendre le système d'arrosage. Il se place sur une conduite en pression. Ce collier est adapté pour les tuyaux de diamètre 25 et 32mm en 4, 6, 10 ou 16 bars.
Système à clavettes, pour une pose plus rapide et sans outils.

Caractéristiques

  • Matière : corps en polypropylène
  • Modèle : collier de prise en charge à clavettes
  • Sortie taraudée (femelle) : 1/2", 3/4"
  • Système de fixation à clavettes
  • Pression nominale : 6 bars

Modèles

  • Diamètre :
    • 25 mm
    • 32 mm
  • Diamètre en pouce :
    • 1/2" (15/21)
    • 3/4" (20/27)

Conseils de pose

  • Positionner les joints toriques sur le collier avant mise en place sur le tuyau.

  • Assemblage des deux parties du collier autour du tuyau, mise en place de la clavette .

  • Percer le tuyau à l'aide d'un foret type bois, ébavurage et retrait des copeaux.

  • Positionnement et mise en place d'un raccord compression mâle.

  • TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


        POUCE”

       1/4″

        3/8″

        1/2″

        3/4″

        1″

        1″1/4

        1″1/2

        2″

        2″1/2

        3″

        4″

        mm

        8/13

        12/17

        15/21

        20/27

        26/34

        33/42

        40/49

        50/60

        66/76

        80/90

        102/114

        PE/PVC

        12

        16

        20

        25

        32

        40

        50

        63

        75

        90

        110

        DN

        8

        10

        15

        20

        25

        32

        40

        50

        65

        80

        90
  • Garantie : 1 an.
  • Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
  • Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø      16      20     25     32    40    50      63      75       90      100
PEBD 3
bar (m³)

     0,8

     1,2

     2,1

     3,3






PEBD 3
bar (m³)



     1,8

     3,1

    4,8

    7,5

    11,9



PEBD 3
bar (m³)

     0,6


     1,6

     2,5

    4,1

    6,2

    10,1



PEBD 3
bar (m³)




     3,3

    5,3

    8,2

     13

     18,5

      26,6

      39,7
PEBD 3
bar (m³)


     1,1

     1,8

     2,9

    4,5

    7,1

    11,2

       16

       23

      34,4
PEBD 3
bar (m³)



     1,4

     2,3

    3,6

    5,6

     8,9

     12,6

       18,1

         27
PEBD 3
bar (m³)





    4,8

    7,5

    11,9

     16,9

       24,4

      36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d’aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement

  • Fileté : mâle
  • Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
