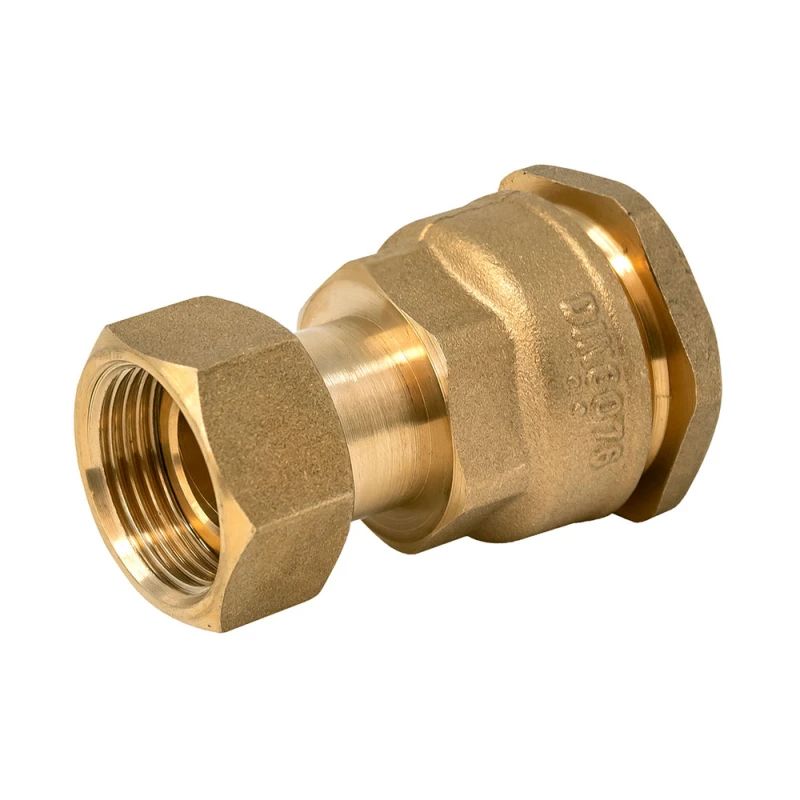

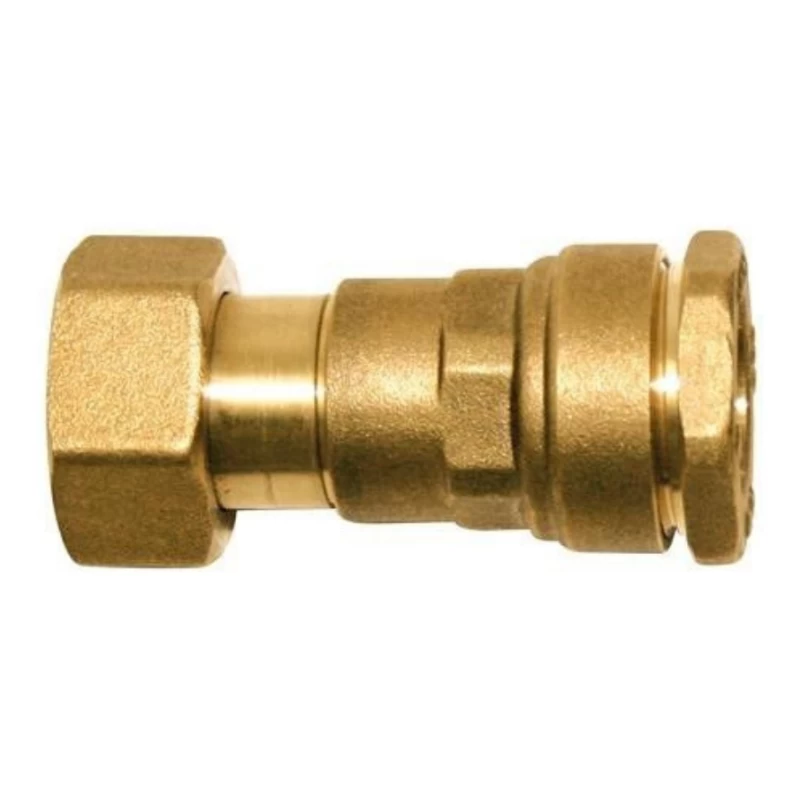

Raccord compression laiton écrou tournant taraudé FF
Stock disponible
Garantie : 1 an
Réapprovisionnement le
09-02-25
Diamètre en pouce : Aucune disponibilité
Quantité
Jonction ou manchon compression laiton avec écrou tournant taraudé FF femelle/femelle, permet la jonction de tube pe ou pehd , de 6 à 16 bars, en diamètre 25mm en 3/4" ou 32mm en 1".
Votre réseau d’eau potable nécessite la plus grande attention. En effet, quoi de plus important que d’utiliser des raccords compression laiton écrou tournant taraudé FF - en Ø 25mm en 3/4" ou 32mm en 1" qui garantiront la potabilité de notre eau. Les raccords laiton tube PE que nous vous proposons sont garantis par le certificat ACS et font l’objet d’un marquage assurant leur traçabilité. Leur raccordement sur votre canalisation PE ou PEHD est assuré par une bague crantée conique qui au serrage permettra de résister à une pression allant jusqu’à 20 bars, l’étanchéité, elle, se faisant grâce à une bague laiton comportant un joint torique NBR. Nos raccords laiton pour tube PE vous assurent une fiabilité de montage à toute épreuve.
Caractéristiques
Pour tube ou tuyau PE
ACS
PN : 30 Bars
Écrou large
Filet cranté
Température de service: -20°C à +100°C
Norme: DIN 8076
Modèles proposés : Ø25mm x 3/4" femelle et Ø32mm x 1" femelle
Utilisation
Raccord à compression laiton à utiliser avec des tubes en PE de 6 à 16 bars.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Garantie: 1 an.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
Ces produits peuvent
vous intéresser
Stock disponible
Tuyau polyéthylène PEHD pour eau potable - 16 bar
Stock disponible
Barre de tuyau polyéthylène PEHD 16 Bar - 3m
Stock disponible
Vanne laiton de raccord à compression Ø25 et 32mm
Stock disponible
Té compression laiton taraudé FFF Ø25 et 32mm
Stock disponible
Raccord compression laiton fileté FM Ø25 et 32mm
Stock disponible

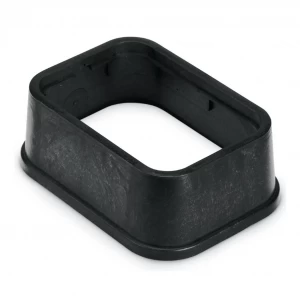

Rehausse pour regard de vanne série VB - Rain-Bird
