Devis

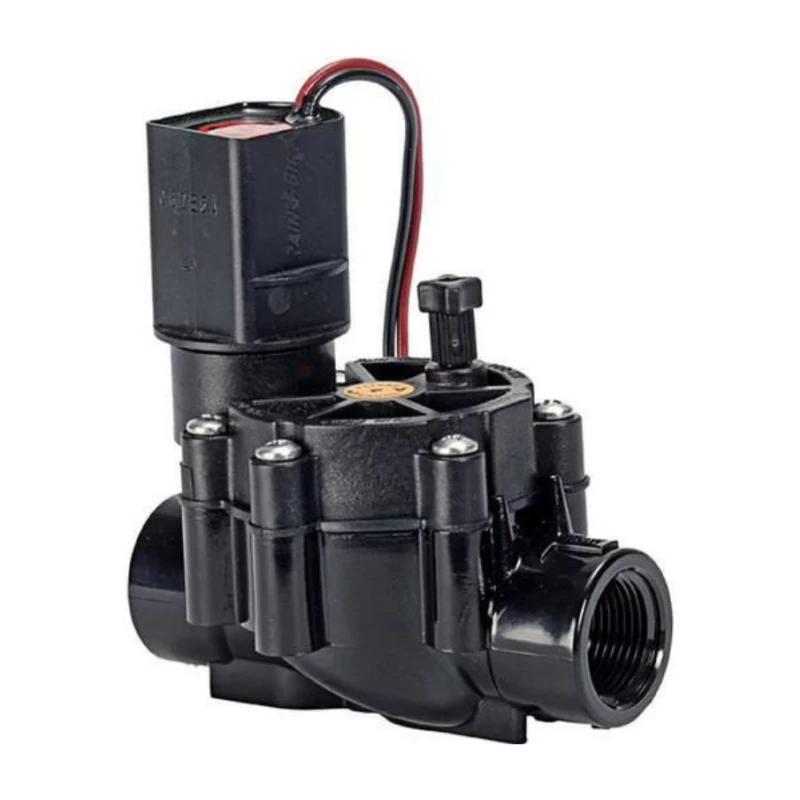

Électrovanne Série LFV - Rain-Bird
Stock disponible
Garantie : 1 an
Réapprovisionnement le
04-02-25
Modèle : Aucune disponibilité
Quantité
Elément du kit de départ, cette vanne a été spécifiquement conçue pour des systèmes d’irrigation goutte-à goutte. Unique sur le marché, elle permet de fonctionner avec un très faible débit (de 45,4 à 1136 litres/heure).
Cette vanne est dotée de toutes les caractéristiques de la vanne DV Rain Bird, couplée à une membrane exclusive permettant le passage de débris à un débit très faible. Cette caractéristique évite toute fuite au niveau de la vanne.
Permet de placer le filtre en aval en toute sécurité car cette vanne n’est pas sensible aux particules.
Caractéristiques
- Marque : Rain-bird
- Modèles : LfV-075 et LfV-075-9V
- Entrée/Sortie : Femelle/Femelle (FF) 3/4"
- Solénoides : 24 V et 9 V
- Configuration en ligne
- Corps en PVC
- Double filtration : au niveau de la membrane et du siège du solénoïde
- Ouverture manuelle sans fuite d’eau par rotation d’un quart de tour du solénoïde
- Ensemble solénoïde/plongeur d’une seule pièce noyé dans une résine de protection
- Purge externe par vis de purge
- Vis cruciformes en acier inoxydable
- Perte de charge de 0.15 minimum et 0.6 maximum
- Excellente résistance en eau chargée grâce à la double filtration au niveau de la membrane et du solénoïde.
- Débit: 45,42 à 1136 litres/heure
- Pression: 1,0 à 10,3 bars
- Clé de serrage non fournie
Spécifications électriques :
- Solénoïde : 24 VAC 50 Hz
- Intensité d’appel : 0.30 (7.2 VA) à 60 Hz
- Intensité de maintien : 0.19 A (4.56 VA)
Dimensions
- Hauteur : 11,4 cm
- Longueur : 10,7 cm
- largeur : 8,4 cm
Avantages
- Intallation et maintenance
- Purge manuelle externe permettant d’évacuer les débris au moment de l’installation ou de la mise en service du système
- Ouverture manuelle sans fuite d’eau
- Fiabilité
- Membrane exclusive “à double lèvres” associée à un siège de diamètre ½” pour un fonctionnement fiable à un très faible débit
- Double-filtration du circuit de commande pour une fiabilité optimale
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
