Marque : Geka-Karasto

Raccord express laiton cannelé - Geka

Name: Raccord express laiton cannelé - Geka
Brand: geka-karasto
Availability: InStock

Raccord express cannelé, Ce raccord express en laiton est utilisé pour sertir des tuyaux d'eau ou d'air comprimé sans avoir à utiliser de clés.

À partir de

4,29€

TTC

l'unité

Stock disponible

Garantie : 1 an

Réapprovisionnement le
03-02-25

Diamètre : Aucune disponibilité

Quantité

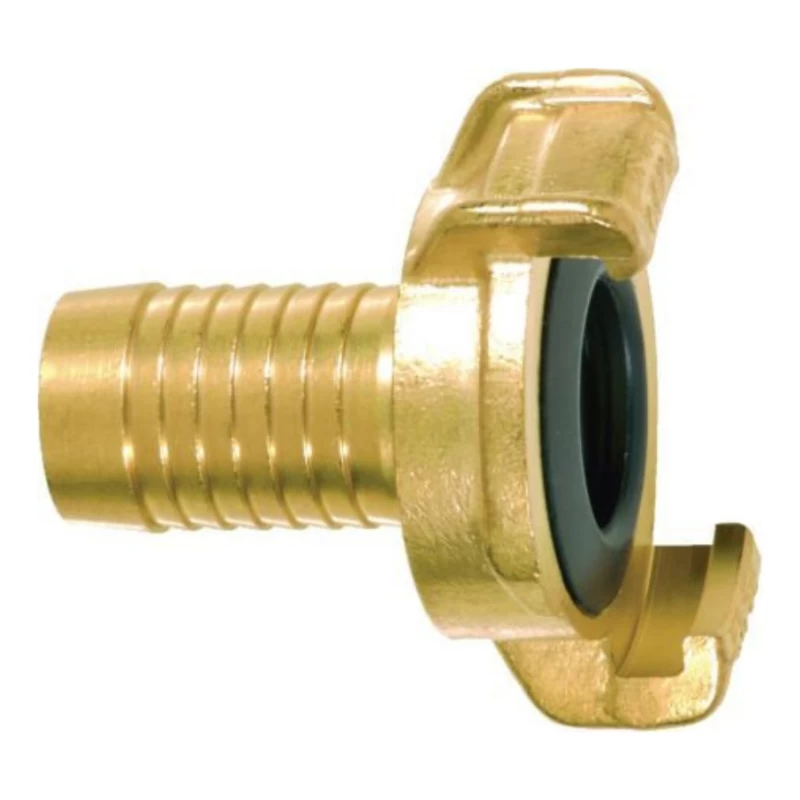

Le raccord express laiton douille cannelé de diamètre 15, 19, 25 ou 32mm, communément appelé tête de chat de marque geka, offre une solution de raccordement facile pour les tuyaux. Fabriqué en laiton, il présente une conception optimisée, avec une collerette à butée facilitant le montage avec un collier de serrage. Ce raccordement express de marque geka est adapté pour l'eau importante et l'air comprimé sans avoir à utiliser de clés.

Raccord express cannelé, Ce raccord express en laiton est utilisé pour sertir des tuyaux d’eau ou d’air comprimé sans avoir à utiliser de clés.

Caractéristiques

Matière : Laiton
Presion de service de 40 bars max
Pression nominale : 10 Bar
Diamètre en griffes de 40 mm
Équipé d'un joint /ou bague d'étanchéité profilées
Pour tuyau d'arrosage de surface.
Dimensions : 16, 19, 25 et 32mm.
Marque : Geka Karasto
Température -5°C à + 100°C
Raccord non compatible avec les autres raccords express, Geka ayant sa propre technicité.

Avantages

Le Raccord Express Laiton Douille Cannelé, couramment désigné sous le nom de "tête de chat", est un composant essentiel pour les systèmes de tuyauterie nécessitant un raccordement facile et sécurisé. Ce raccord express élimine le besoin d'utiliser des clés, offrant une commodité précieuse lors de l'assemblage des tuyaux.
Conçu en laiton matricé, ce raccord express assure robustesse et durabilité, ce qui en fait un choix fiable pour diverses applications. Il est doté d'une queue cannelée microbillée à collerette avec un joint ou bague d'étanchéité profilées profilées garantissant une étanchéité efficace.
Le raccord tête de chat en laiton à douille cannelé est adapté pour des applications impliquant l'eau et l'air comprimé. Il offre une pression nominale (PN) de 10 bars, ce qui le rend approprié pour des conditions de fonctionnement variées. La plage de température d'utilisation s'étend de 5 °C à +100 °C, assurant une performance stable dans une gamme de conditions environnementales.
Le Raccord Express Laiton Douille Cannelé est un choix pratique et fiable pour les connexions de tuyauterie nécessitant une installation aisée et une performance durable.
Le raccord GEKA PLUS est simple à installer et a connecter. Il est parfaitement étanche ce qui en fait une référence depuis plus de 80 ans.
Il permet le passage de fluide et est utilisé pour l'arrosage de jardin, en milieu agricole et industriel ainsi que dans les applications nécessitant de l'aspiration.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Télécharger la fiche technique

Garantie: 1 an.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.
