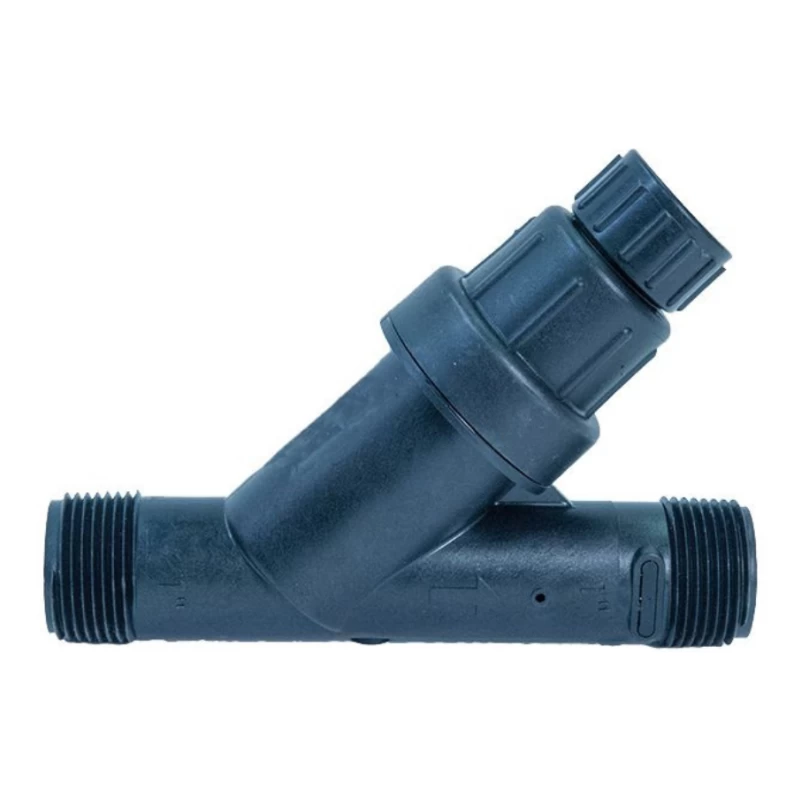

Filtre régulateur de pression PRYF - NDS
Stock disponible
Garantie : 2 ans
Modèle : Aucune disponibilité
Quantité
Le réducteur de pression NDS va protéger votre installation contre les augmentations de pression et la réguler à moins de 3 bars, la pression idéale de votre installation. Le réducteur de pression n'est pas obligatoire pour votre installation mais il est fortement recommandé pour votre usage quotidien. De plus, le réducteur dispose d'un filtre démontable qui permet de filtrer les impuretés contenues dans votre réseau hydraulique.
Caractéristiques
- Marque : NDS
- Nom commercial : PRYF
- Régulation de la pression: 2,1 bar en 3/4" et 2,8 bar en 1"
- Débit : 1m³/h en 3/4" et 2 m³/h en 1"
- Pression (PMS) : de 1.4 à 10.3 bars
- Filtration : 75 microns
- Connexion : Mâle x Mâle
- Dimension : 11 x 15cm
- Couleur : Noir
- Un seul produit compact alliant filtration et régulation de pression pour une protection des composants installés en aval d’un système d’irrigation goutte-à-goutte.
- Corps et bouchon en nylon renforcé de filtre de verre, jusqu’à 10,3 de pression de travail.
- Compatible avec toutes les vannes pour obtenir un kit de départ simple et efficace.
Utilisation
- Ces filtres sont spécifiquement conçus pour des réseaux de goutte à goutte
Conseils de pose
- Le filtre régulateur de pression (P/R) limite le nombre de composants dans un kit de départ, rendant l’installation plus rapide et plus compacte. Un regard de vanne peut ainsi contenir un plus grand nombre de vannes !
- Le filtre multifonction réduit le nombre de raccords, rendant l’installation plus facile et plus rapide.
- Le filtre régulateur de pression (P/R) est un gage de stabilité : un nombre réduit de composants et de raccords.
- Produit conseillé pour le réseau d'eau traditionnel (Eau de ville)
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
