Régulateur de pression Dynamique PRLG 3/4

Marque : Senninger

Régulateur de pression Dynamique PRLG 3/4" FM

Name: Régulateur de pression Dynamique PRLG 3/4 FM
Brand: senninger
Availability: InStock

10,39€

TTC

l'unité

En réapprovisionnement

Garantie : 2 ans

Réapprovisionnement estimé le
13-02-25

Modèle : Aucune disponibilité

Quantité

Les régulateurs de pression noir et blanc Senninger sont réputés pour leur précision, leur durabilité et leur capacité à maintenir l'efficacité globale d'un système d'irrigation. Le régulateur de pression maintient la pression de fonctionnement prédéterminée à condition que la pression d'entrée soit au moins 0,34 bar (5 psi) au-dessus de la pression de sortie attendue, mais sans dépasser la pression d'entrée maximale indiquée ci-dessus.

Recommandé pour une utilisation en extérieur uniquement. Non certifié par la NSF (Fondation Nationale pour L’assainissement). Le PRLG (Pressure Regulator Landscape Grade) est idéal pour les installations nécessitant des débits faibles de 114 à 1590 l/h (0,5 à 7 gpm).

Caractéristiques

Marque : Senninger
Gamme : PRLG
Raccordement entrée femelle 3/4" et sortie : mâle 3/4".
Régulateur de pression Dynamique.
Installation en aval des vannes ou électrovannes.
Débits : 114 à 1590 l/h
Pressions : 0,69 à 2,76 bar en fonction du modèle

Modèles

(Non compatible avec filetage BSP)

PRLG10 = 0,69 bar, entrée NPT femelle ¾" x sortie NPT mâle ¾"
PRLG20 = 1,38 bar, entrée NPT femelle ¾" x sortie NPT mâle ¾"
PRLG25 = 1,72 bar, entrée NPT femelle ¾" x sortie NPT mâle ¾"
PRLG40 = 2,76 bar, entrée NPT femelle ¾" x sortie NPT mâle ¾"

Avantages

Les régulateurs de Senninger® maintiennent une pression de sortie prédéfinie constante avec des pressions d'entrée fluctuantes, ce qui atténue les différences de pression pouvant entraîner des changements dans la couverture de la zone d'un applicateur.

100% testé sous pression, pour garantir la qualité et les performances
Très faibles pertes dues à l'hystérésis et au frottement
Peut être installé en surface ou sous la surface
Conception inviolable brevetée
Aucune pièce métallique externe pour une excellente résistance à la corrosion
Garantie de deux ans sur les matériaux, la fabrication et les performances

Conseils d'utilisation

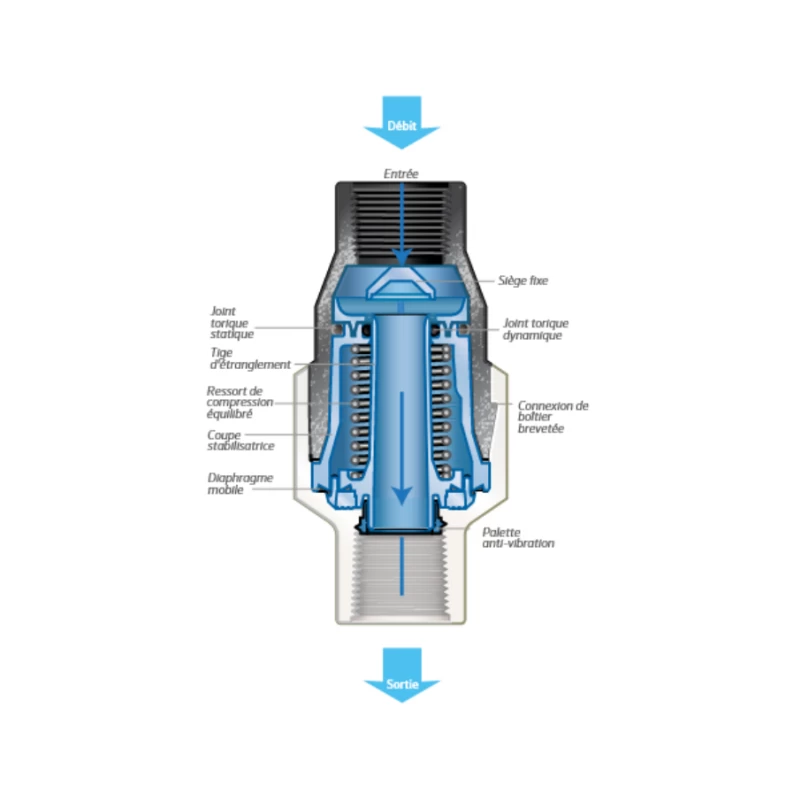

Un régulateur de pression d’eau est un dispositif qui fonctionne comme une vanne automatique pour limiter une pression plus élevée à une pression inférieure constante souhaitée. Un régulateur de pression en ligne contient un boîtier cylindrique creux avec un siège fixe monté au centre près de l’entrée. À l’intérieur se trouve une tige tubulaire mobile (tige d’étranglement ou tige en T) entourée d’un ressort avec un diaphragme fixé près de l’extrémité aval. Le diaphragme et les joints toriques isolent le ressort pour le maintenir au sec. L’eau s’écoule à travers l’entrée, autour du siège et à travers la tige en T. La pression de l’eau agissant sur la membrane force le ressort à se comprimer, poussant la tige en T vers le siège. La fermeture de la zone entre le siège et la tige en T réduit la pression d’eau sur le diaphragme. L’équilibre entre la force exercée sur le diaphragme et la résistance du ressort établit la pression de sortie. Senninger utilise des ressorts avec différentes charges de compression pour fournir diverses pressions d’eau préréglées de 0,41 à 4,14 bar (6 à 60 psi).

Télécharger la fiche technique

Garantie: 2 ans sur les matériaux, la fabrication et les performances.
Matériaux et fabrication :
- Les produits fabriqués par Senninger pour une utilisation dans l’agriculture, les parcs et jardins ou les pépinières sont garantis contre tout défaut de matériaux ou de fabrication dans des conditions normales d’utilisation pendant une période de deux (2) ans à compter de la date de fabrication.
Performances :
- Les produits fabriqués par Senninger pour une utilisation dans l’agriculture, les parcs et jardins ou les applications en pépinière sont garantis pour maintenir leur performance d’origine pendant une période de deux (2) ans à compter de la date de fabrication s’ils sont installés et utilisés conformément aux spécifications publiées de Senninger et utilisés comme prévu pour à des fins d’irrigation.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.
