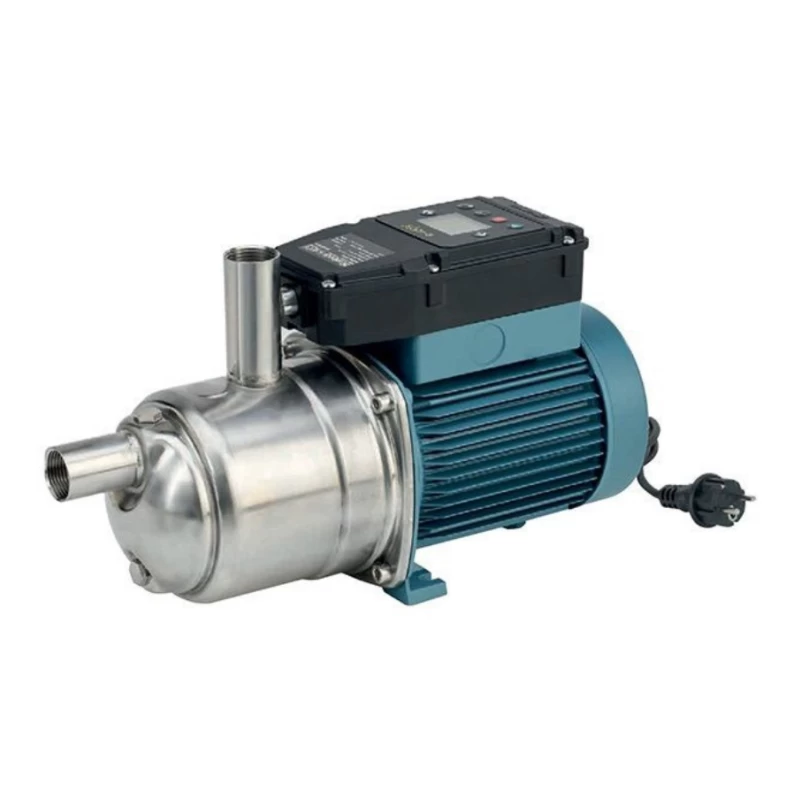

La pompe de surface E-NGXM 230 V est idéale pour le pompage d'eau dans des puits peu profonds. Elle est facile à installer, grâce au système "plug and play". Pompe autoamorçante à jet avec éjecteur incorporé, de haute qualité et écologique, avec corps inox, conçue pour le pompage de liquide propres, sans particules abrasives, non agressifs.

Le courant monophasé, qui est une forme de courant alternatif et non continu, est constitué d’une seule phase électrique. En observant les raccords de votre maison, vous observerez deux câbles : le conducteur de phase (rouge ou noir) et le câble neutre (bleu).

Caractéristiques

Pompe autoamorcante inox à jet type NGX (Voir caractéristiques de la pompe ci-dessous)

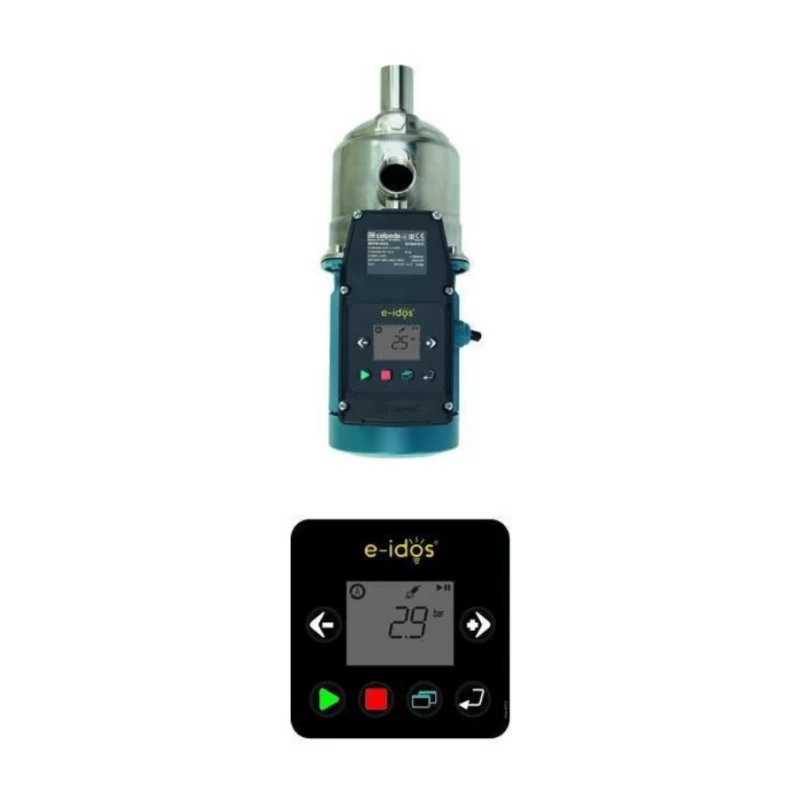

Système de contrôle automatique de pression pour un fonctionnement autonome
Facile à installer "plug and play"
Equipé d'un transmetteur de pression et d'un clapet anti-retour.
Nouveau moteur monophasé asynchrone IE3
Protection contre la marche à sec
Système de détection d'air dans la pompe.
Contrôle de surcharge et surchauffe du moteur.
Contrôle de l'alimentation
Contrôle de fuite de fluide.
C'est une solution idéale pour réduire l'encombrement et supprimer les réservoirs.
Livrée avec 1,5 m de câble et fiche male.
Produit de Calpeda France
Corps de pompe et couvercle de corps en inox 304
Composition : Turbine en laiton (en noryl pour les modéles 2-80, 3-100, 4-110) / Diffuseur et éjecteur en noryl / Arbre en inox 301 / Garniture mécanique en carbonne dur/céramique/NBR.
Moteur 2800 tours/minute (services continu).
Isolation classe F - Protection IP 54 - Ipsotherme et condensateur intégrés sur version monophasée.
Moteur triphasé haut rendement IE3 à partir de 0,75 kW.
Température du liquide de : 0°C à +35°C.
Température ambiante jusqu'à +40°C.
Pression finale maximum admissable dans le corps de pompe : 8 bars.
Hauteur d'aspiration maxi : 9 métres.
Service continu
Raccord taraudé (femelle) = 1" (aspiration) et 1" (refoulement) pour NGXM 2-80 à NGXM 4-110.
Raccord taraudé (femelle) = 1"1/4 (aspiration) et 1" (refoulement) pour NGXM 4-16 à NGXM 6-22.

Modèles

Référence	Moteur	Asp.	Ref.	Kg	m³/h	0	0.3	1	2	2.4	3	3.2	3.6	4	4.5
Tension	kW	A	Femelle	l/min	0	5	16.6	33.3	40	50	53.3	60	66.6	75
E-NGXM 2-80-PCD	230 V	0.55	3.8	1"	1"	10	H m	50	45.5	37.2	29.6	26.1	21.1	-	-	-	-
E-NGXM 3-100-PCD	0.65	4.2	10	50.9	46	38.8	31	27.4	23.2	22.2	-	-	-
E-NGXM 4-110-PCD	0.75	4.8	10.9	43.2	40.8	36.4	31.4	29.3	25.9	24.8	23	21.6	19.9

Utilisations

Pour l’approvisionnement en eau avec aspiration sur puits.
Pour pomper l’eau contenant de l’air ou d’autres substances gazeuses.
Pour augmenter la pression de l’eau, avec une hauteur de charge à l’entrée de la pompe.
Pour augmenter la pression du réseau de distribution (observer les prescriptions locales).
Pour le jardinage.
Pour laver au jet d’eau.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Télécharger la fiche technique

Garantie: 2 ans.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

Cannelé : emboîté manuellement, moins cher, démontage compliqué.
A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø	16	20	25	32	40	50	63	75	90	100
PEBD 3 bar (m³)	0,8	1,2	2,1	3,3
PEBD 3 bar (m³)			1,8	3,1	4,8	7,5	11,9
PEBD 3 bar (m³)	0,6		1,6	2,5	4,1	6,2	10,1
PEBD 3 bar (m³)				3,3	5,3	8,2	13	18,5	26,6	39,7
PEBD 3 bar (m³)		1,1	1,8	2,9	4,5	7,1	11,2	16	23	34,4
PEBD 3 bar (m³)			1,4	2,3	3,6	5,6	8,9	12,6	18,1	27
PEBD 3 bar (m³)					4,8	7,5	11,9	16,9	24,4	36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

En 60 secondes : (10/30) x 60 = 20L
En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

HA : hauteur d’aspiration
HR : hauteur de refoulement
PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
PR : pression de refoulement

Fileté : mâle
Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.
