Pompe de drainage inox GXR 10 - Calpeda Pompe de drainage inox GXR 10 - Calpeda Pompe de drainage inox GXR 10 - Calpeda
Marque : Calpeda

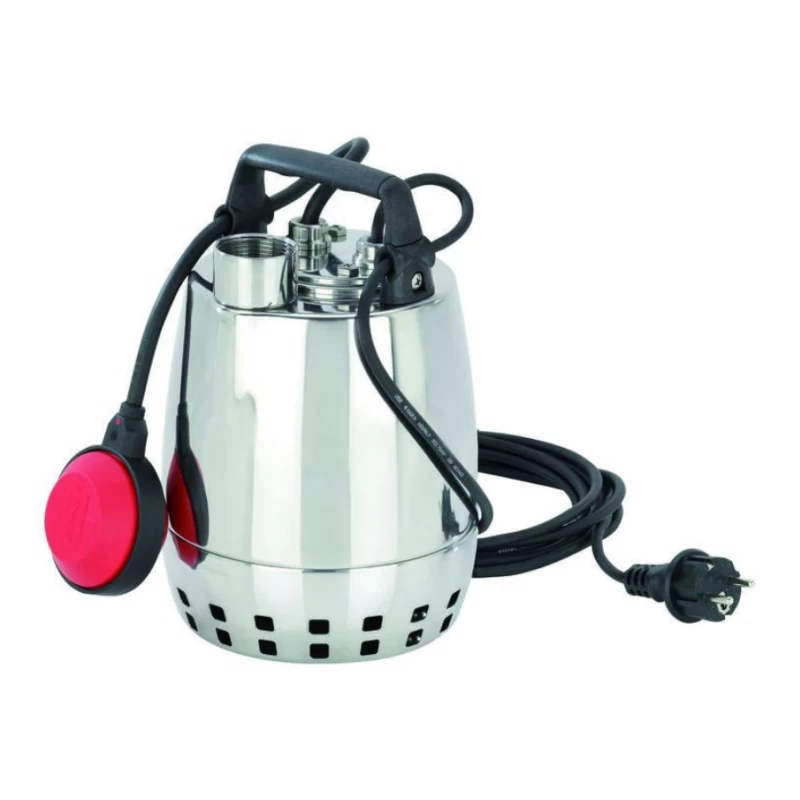

Pompe de drainage inox GXR 10 - Calpeda

À partir de
260,10€
TTC
l'unité

En réapprovisionnement

Garantie : 2 ans


28-04-25

Modèle : Aucune disponibilité

Quantité

-
+

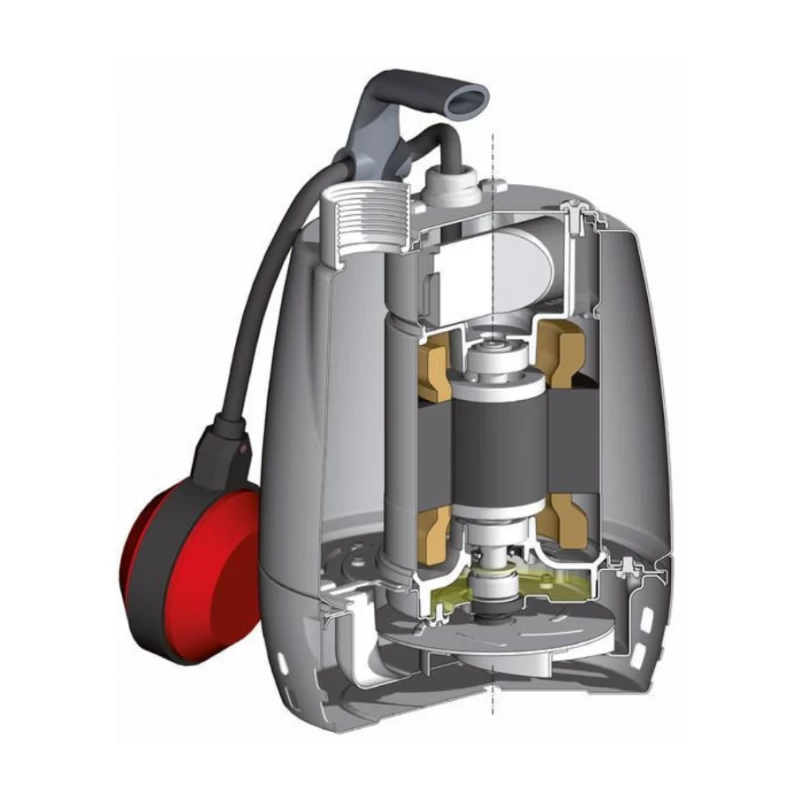

Pompe submersible en acier inoxydable au nickel-chrome avec orifice de refoulement vertical. Roue ouverte et moteur refroidi par l’eau pompée avec circulation entre la chemise moteur et la chemise extérieure. Double étanchéité sur l’arbre avec chambre à huile. Interrupteur à flotteur pour le démarrage et l’arrêt automatique sur version monophasée.
Un faible encombrement et des caractéristiques importantes, pour des applications très diverses, hauteur jusqu’à 12,7 m pour un débit jusqu’à 220 litres / minute.

Caractéristiques

  • Pompe de drainage à roue multi-canaux ouverte.
  • Produit par Calpeda.
  • Pour eau claire ou légèrement chargée
  • Corps de pompe et turbine en inox 304, arbre en inox 303.
  • Une garniture mécanique en oxyde d'allumine/carbone dur.
  • Chambre à huile intermédiaire.
  • 1 joint à lèvres ( cotés moteur).
  • Moteur à sec : 2900 tours/minute ( service continu ).
  • Bobinage à double imprégnation résistant à l'humidité.
  • Isolation de classe F - Protection IP X8 - Ipsotherme et condensateur intégrés sur version monophasée.
  • Température du liquide jusqu'à +50°C.
  • Profondeur d'immersion minimum : 15mm / Maxi : 5 mètres.
  • Livrée avec câble d'alimentation : longueur 10 mètres.
  • Type de câble HO5RNF-3G0,75 mm² ( GXRM9)  / H07RNF-3G1 mm² (GXRM 11 et 13).
  • Livrée avec flotteur réglable (sauf version SG) + fiche male en version monophasée.
  • Raccord sortie : Femelle (taraudé) 1"1/4

Modèles

  • GXRM 9
  • GXRM 11
  • GXRM 14

Utilisation

  • Pour eau claire, avec particules solides jusqu’à 10 mm de diamètre.
  • Pour la vidange de locaux inondés, bassins, fosses.
  • Prélèvement d’eau de bassins, cours d’eau ou puits de récupération de l’eau pluviale.
  • Pour l’irrigation.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90
  • Garantie: 2 ans.
  • La garantie est prévue pour les défauts de matière et vice de fabrication.
  • La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
  • La garantie n’est pas valable dans le cas de démontage, complet ou partiel.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø      16      20     25     32    40    50      63      75       90      100
PEBD 3
bar (m³)

     0,8

     1,2

     2,1

     3,3






PEBD 3
bar (m³)



     1,8

     3,1

    4,8

    7,5

    11,9



PEBD 3
bar (m³)

     0,6


     1,6

     2,5

    4,1

    6,2

    10,1



PEBD 3
bar (m³)




     3,3

    5,3

    8,2

     13

     18,5

      26,6

      39,7
PEBD 3
bar (m³)


     1,1

     1,8

     2,9

    4,5

    7,1

    11,2

       16

       23

      34,4
PEBD 3
bar (m³)



     1,4

     2,3

    3,6

    5,6

     8,9

     12,6

       18,1

         27
PEBD 3
bar (m³)





    4,8

    7,5

    11,9

     16,9

       24,4

      36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d’aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement

  • Fileté : mâle
  • Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
