Pompe de relevage inox GXV 40 Monophasée - Calpeda
Stock disponible
Garantie : 2 ans
Réapprovisionnement le
30-01-25
Modèle : Aucune disponibilité
Quantité

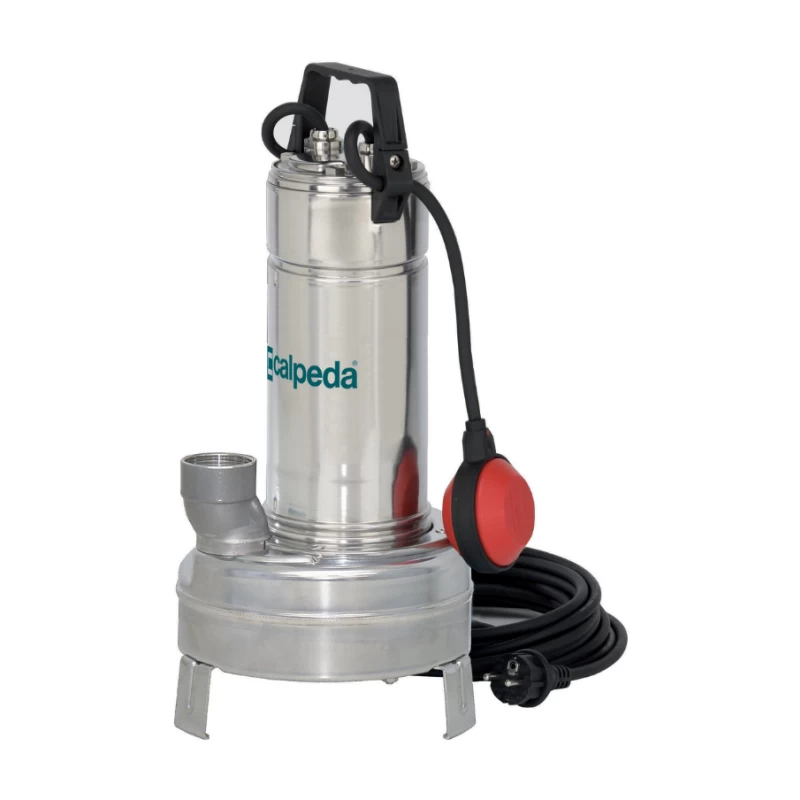

Pompe à roue tourbillon (vortex) submersible en acier inoxydable, avec orifice de refoulement vertical. Double garniture mécanique avec chambre à huile protégeant du fonctionnement à sec.
Caractéristiques
- Pompe en inox à roue vortex.
- Marque: Calpeda
- Monophasée
- Corps de pompe et turbine en inox 304 - Arbre en inox 303.

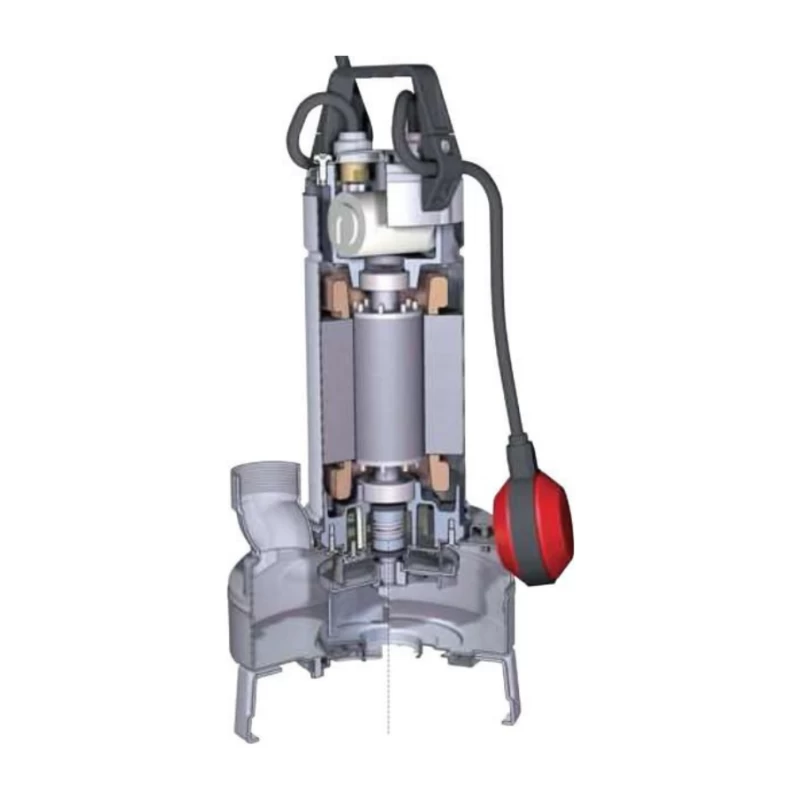

- Double garniture mécanique en céramique d'alumine/carbone dur/NBR, dans la chambre à huile.
- Le moteur tourne à 2900 tours/minute (à sec)
- Bobinage à triple imprégnation résistant à l'humidité.
- Isolation classe F - Protection IP X8 - ipsotherme et condensateur intégrés sur la version monophasée.
- Température du liquide jusqu'à +35 °C.
- Profondeur d'immersion : Minimum 250 mm / Maximum : 5 mètres
- Livré avec un cable d'alimentation : H07RNF-3G1 mm² longueur 10 mètres en version monophasée.
- Livrée avec un flotteur réglable ainsi qu'une fiche male.
- Farbiquée en Italie
- Orifice de refoulement : Taraudé (Femelle) 1"1/2
Utilisation
- Pour eau propre et pour eau chargée, avec particules solides jusqu’à 35 mm de diamètre.
- L’exécution GXV avec roue tourbillon (vortex) est particulièrement indiquée pour le pompage d’éffluents contenant des corps solides et des fibres longues. Applications possibles aussi dans l’industrie alimentaire (surfaces lisses en acier inoxydable laminé et accessibilité facile pour le nettoyage).
Limite utilisation
- Température du liquide jusqu’à : + 35° C.
- Profondeur maxi d’immersion : 5 m.
- Profondeur mini d’immersion : 248 mm.
- Service continu (avec moteur immergé).
Modèles
- Pompe à roue vortex pour eau chargée GXVM 40-7
- Pompe à roue vortex pour eau chargée GXVM 40-8
- Pompe à roue vortex pour eau chargée GXVM 40-9

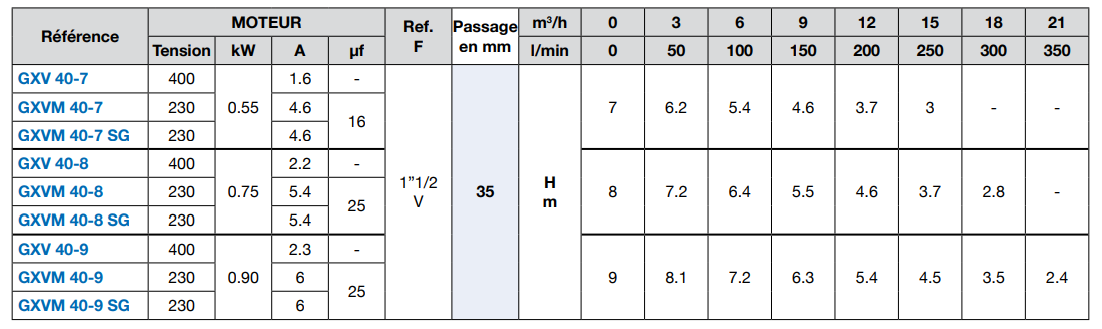

| Référence | Moteur | Ref. F |
Passage en mm | Kg | m³/h | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | |||
| Tension | kW | A | µf | l/min | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | ||||
| GXVM 40-7 |
230 | 0.55 | 4.6 | 16 | 1"1/2V | 35 | 11.7 | H m |
7 | 6.2 | 5.4 | 4.6 | 3.7 | 3 | - | - |
| GXVM 40-7 |
0.75 | 5.6 | 25 | 13.2 | 8 | 7.2 | 6.4 | 5.5 | 4.6 | 3.7 | 2.8 | - | ||||
| GXVM 40-7 |
0.90 | 6 | 9 | 8.1 | 7.2 | 6.3 | 5.4 | 4.5 | 3.5 | 2.4 | ||||||
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
- Garantie: 2 ans.
- La garantie est prévue pour les défauts de matière et vice de fabrication.
- La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
- La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
On recommande généralement de fixer une agrafe tous les 30 à 50 cm d’intervalle, horizontalement et verticalement sur toute la surface. Cependant, dans les zones exposées au vent, il convient de doubler la quantité afin d’assurer une bonne fixation au brise-vue.
Oui, un filet peut être brise-vent et brise-vue. Attention, en situation de vent fort, privilégiez un filet brise-vent, qui aura aussi une fonction occultante, légèrement moindre, mais protégera votre clôture.
Si vous recherchez un produit proche des 100% d’occultation, il faut vous diriger vers les filets brise-vue. Pour les occultants naturels (canisses, brandes de bruyère…), il s’agit de matières naturelles, donc le pourcentage d’occultation ne peut être calculé (information fournie dans le descriptif produit).
Il faut installer des fils de fer tendus. Prévoyez un fil en bas et un en haut. Selon la hauteur de votre installation, ajoutez un fil de fer tous les 50cm. Fixez ensuite le tout avec des agrafes sur le fil de fer.
Il faut le faire grillage tendu, avec des agrafes de fixation et une pince à grillage. Il n’y a pas de règle concernant le nombre d’agrafes à utiliser. Nous vous recommandons de fixer une agrafe tous les 30 à 50cm d’intervalle. Si votre grillage est distendu, retirez les câbles.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
