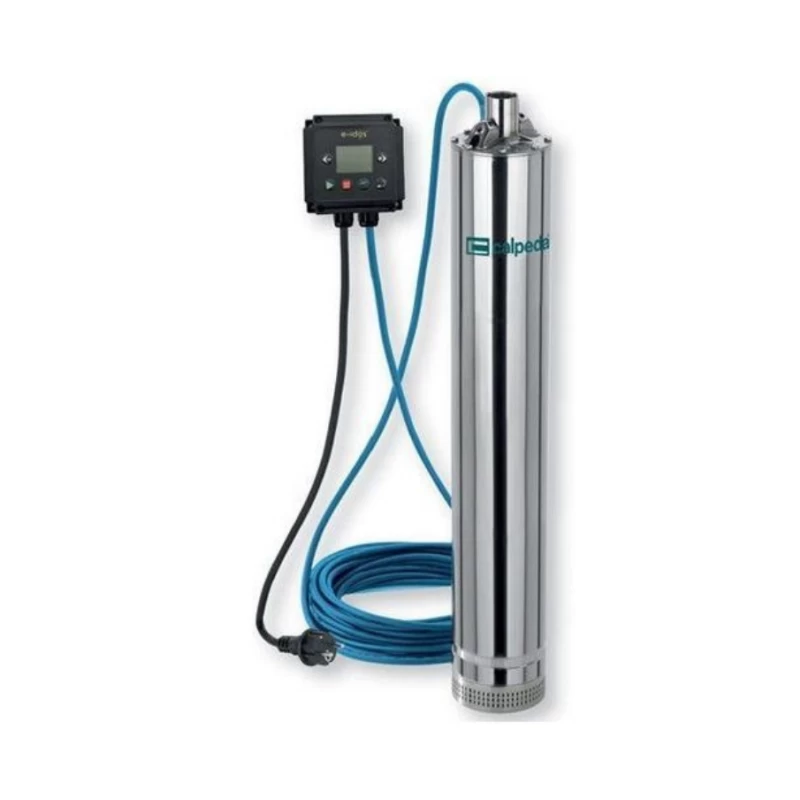

Pompe pour puit 5" immergée inox automatique E-MPSM - Calpeda
Produit épuisé
Garantie : 2 ans
Réapprovisionnement le
14-02-25
Modèle : Aucune disponibilité
Quantité
E-MPSM avec boitier de commande. Pompe pour puits 5" immergée inox automatique. Ensemble compact solution “Plug and Play”. Système interne automatique de contrôle de pression pour un fonctionnement autonome.
Boitier de commande externe pour le mode de fonctionnement, visualisation et paramétrage des données de régulation. Protection contre la marche à sec, détection d’air dans la pompe, contrôle de surcharge et surchauffe du moteur, contrôle de l’alimentation, contrôle de fuite... Ensemble équipé d’un transmetteur de pression et d’un clapet anti-retour.
Caractéristiques
- Marque : Calpeda
- Production : Made in Italy
- Ensemble compact solution "plug and play "
- Pompe immergée multicellulaire inox automatique pour puits.
- Système interne automatique de contrôle de pression pour un fonctionnement autonome.
- Protection contre la marche à sec, détection d'air dans la pompe, contrôle de surcharge, contrôle de la surcharge moteur, contrôle de l'alimentation, contrôle de fuite…
- Ensemble équipé d'un transmetteur de pression et d'un clapet anti-retour.
- Moteur monophasé asynchrone IE3.
- Pour liquides propres, sans particules abrasives, non agressifs.
- Chemise extérieur, filtre d'aspiration, corps d'étage, corps de refoulement, chemise moteur inox 304
- Turbines en noryl / arbre en inox 304
- Une garniture mécanique en carbure (coté turbine) / Chambre à huile intermédiaire.
- Moteurs de 2900 tours/minute
- Isolation classe F - Protection IP 68 - Ipsotherme et condensateur intégrés.
- Bobinage à sec double imprégnation résistant à l'humidité.
- Température du liquide jusqu'à +35°C

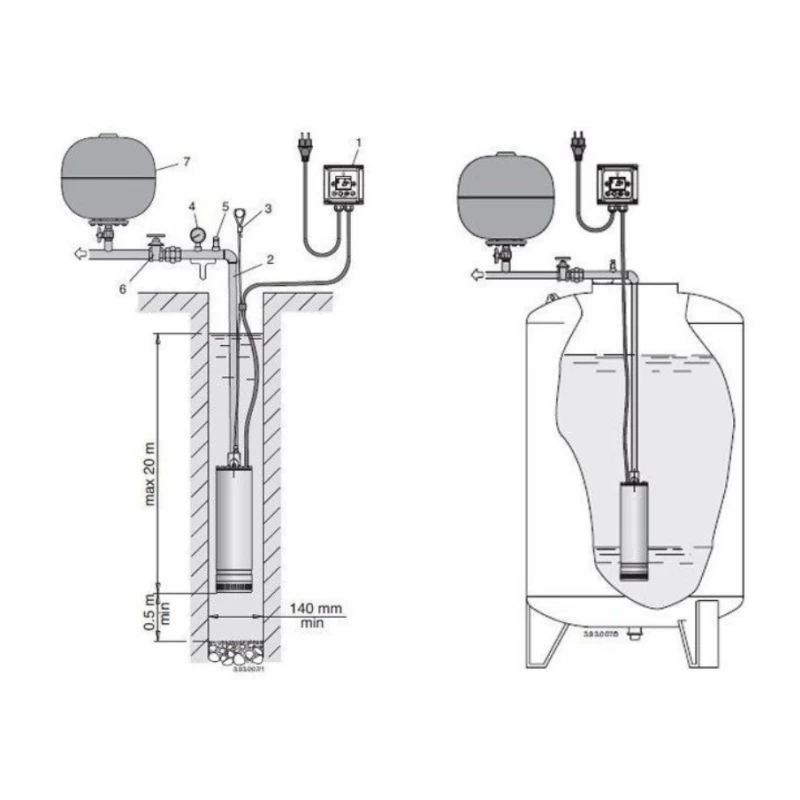

- Diamètre intérieur minimal du puits : 140mm.
- Profondeur d'immersion minimal : 100mm / Maximal : 20 mètres.
- Livrée avec câble d'alimentation 15m (3G1.5) avec fiche male.
- Avec boitier de commande externe pour le mode de fonctionnement, visualisation et paramétrage des données de régulation.
- Livrée avec un câble d'alimentation de 23 mètres (7 conducteurs ) avec boitier IDOS + 1.5m (3G1.5) avec fiche male.
- Débit : De 0 à 8m³/h
- Hauteur max : De 8 à 66,60 m
- KW : De 0,55 à 1,10 kW
Modèles
- E-MPSM 304
- E-MPSM 305
- E-MPSM 306
- E-MPSM 504
- E-MPSM 505
| Référence | Moteur | µf | Ht mm | Kg | m³/h | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | ||
| Tension | kW | A | l/min | 0 | 16.6 | 25 | 33.3 | 41.6 | 50 | 58.3 | 66.6 | 75 | ||||
| E-MPSM 304 | 230 V | 0.55 | 3.5 | 25 | 659.2 | 17.6 | H m | 44 | 41.5 | 39.5 | 36.5 | 33.5 | 29.5 | 25.5 | 21 | 16 |
| E-MPSM 305 | 0.75 | 4.4 | 30 | 708 | 18.1 | 54 | 49.5 | 46.2 | 43 | 39 | 35 | 30 | 25 | 19 | ||
| E-MPSM 306 | 0.90 | 5.2 | 35 | 732 | 20.1 | 66.6 | 60.5 | 57 | 53 | 48.5 | 43.5 | 38 | 32 | 26 |
| Référence | Moteur | µf | Ht mm | Kg | m³/h | 0 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | ||
| Tension | kW | A | l/min | 0 | 41.6 | 50 | 58.3 | 66.6 | 75 | 83.3 | 100 | 116 | 133 | ||||
| E-MPSM 504 | 230 V | 0.90 | 5.2 | 35 | 684 | 19.6 | H m | 45 | 39.5 | 37.8 | 35.8 | 33.5 | 31 | 28 | 22 | 15.5 | 8 |
| E-MPSM 505 | 1.10 | 5.9 | 708 | 22.1 | 53 | 47.5 | 45.5 | 43 | 40 | 37 | 33 | 26 | 18 | 10 |
Utilisation
- Pompe immergée, pour un approvisionnement d'eau à partir de puits, et une utilisation pour jardinage et irrigation.
- Système interne automatique de contrôle de l'alimentation, contrôle de fuite.
Conseil d'utilisation
Pour un bon fonctionnement de la pompe et une régulation maximale, il est impératif de prévoir un réservoir ou un kit réservoir type KRSQ.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
- Garantie: 2 ans.
- La garantie est prévue pour les défauts de matière et vice de fabrication.
- La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
- La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
