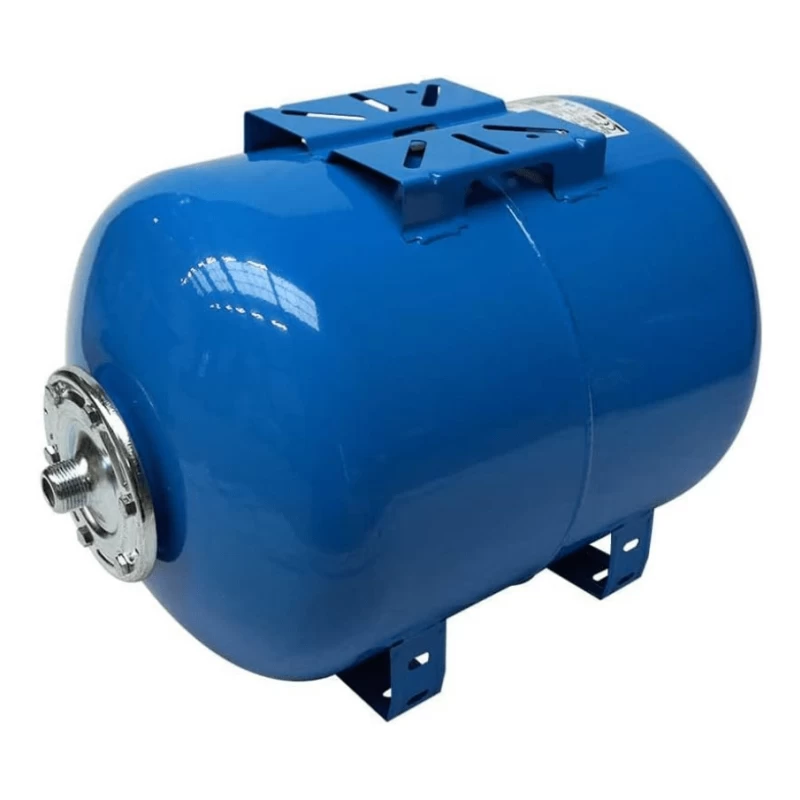

Réservoir à vessie EPDM horizontal - FWT
Stock disponible
Garantie : 3 ans
Réapprovisionnement le
09-02-25
Modèle de réservoir : Aucune disponibilité
Quantité
Réservoir à pression horizontal à vessie interchangeable, en acier peint avec membrane EPDM, et bride en acier galvanisé. Les réservoirs à vessie sont utilisés pour constituer une réserve d'eau dans les applications de surpression. Le format horizontal permet un volume d'eau allant jusqu'à 300 litres.
Description :
Type de réservoir : Vessie
Matière vessie/membrane : EPDM
Matière bride : Acier galvanisé
Matière réservoir : Acier
Pression maximale : 10bar
Réservoir à vessie horizontal sur pieds
Réservoir en acier peint
Bride en acier galvanisé
Norme CE conforme à la directive 2014/68/UE
Pré gonflé à 1.5 bar
Température d'utilisation - 10°C / +100 °C
A regonfler sur site en fonction de la pression d'enclenchement de la pompe (200g en dessous)
Le gonflage se réalise à vide
Entretien : vérifier la pression de gonflage du réservoir au minimum 2 fois par an
Les réservoirs sont équipés d'une prise manométrique 1/2"
Raccordement : 24, 60, 80 et 100l = Fileté 1" (mâle), 200 et 300l = Fileté 1"1/4 (mâle)
Conforme aux normes CE, conforme à la directive 2014/68/UE.
Certification ACS ( Attestation de Conformité Sanitaire)
| Capacité du réservoir en litres | PS maxi | Diamètre de raccord | Prise contacteur | Diamètre x Hauteur |
| 24 L | 10 | filté 1" | - | 0.30m x 0.49m |
| 60 L | 10 | filté 1" | - | 0.39m x 0.67m |
| 80 L | 10 | filté 1" | - | 0.43m x 0.73m |
| 100 L | 10 | filté 1"1/4 | taraudé 1/2" | 0.52m x 0.69m |
| 200 L | 10 | filté 1" 1/4 | taraudé 1/2" | 0.63m x 0.92m |
| 300 L | 10 | filté 1" 1/4 | taraudé 1/2" | 0.69m x 1.10m |
Garantie: 3 ans.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
