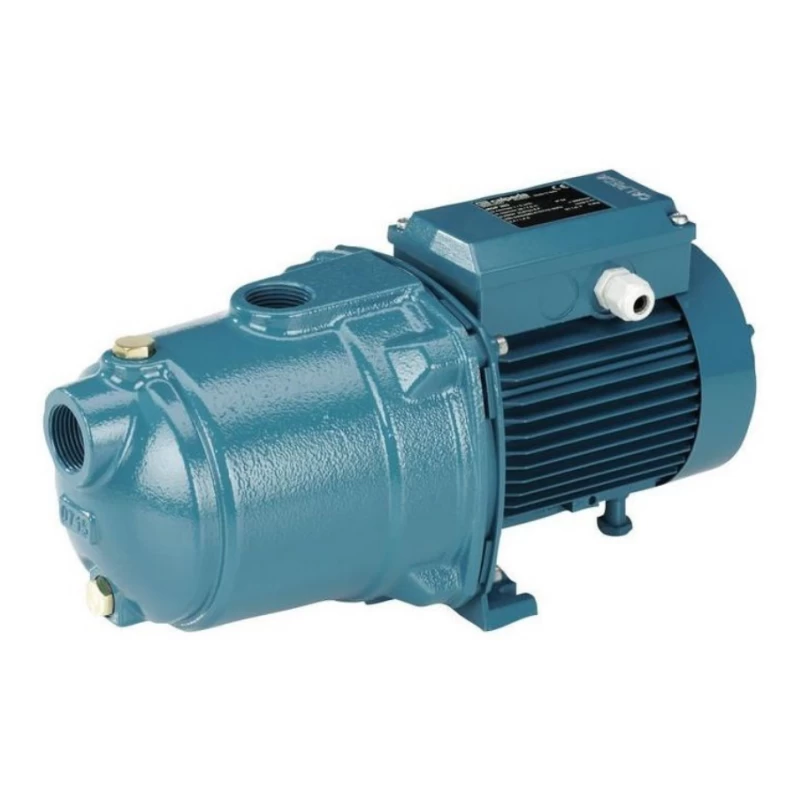

Pompe de surface autoamorçante fonte NGL monophasée - Calpeda
Stock disponible
Garantie : 2 ans
Réapprovisionnement le
09-02-25
Modèle : Aucune disponibilité
Quantité

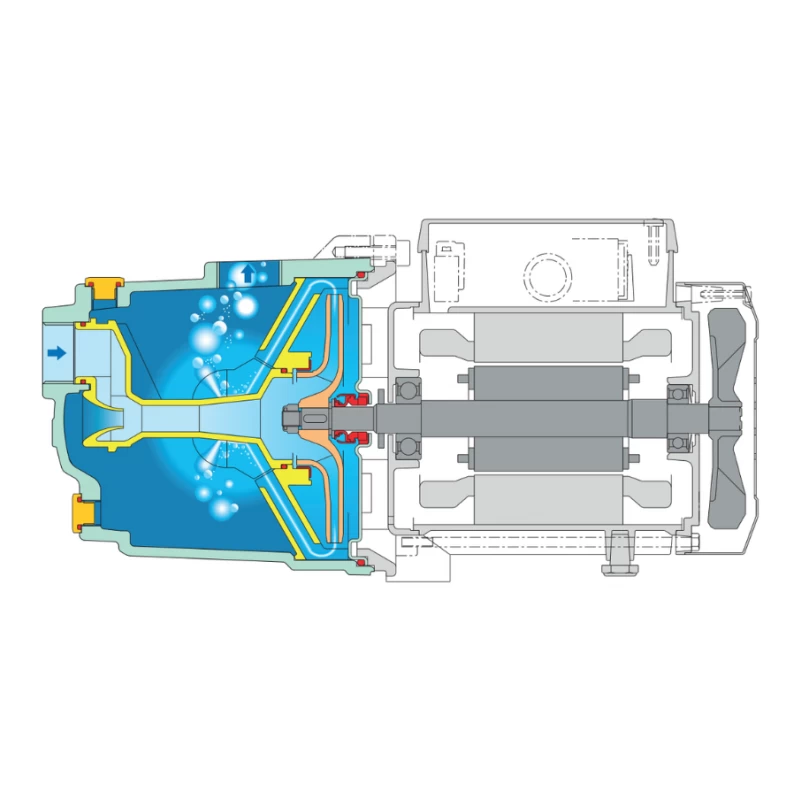

Pompe autoamorçante à jet avec éjecteur incorporé, pour liquides propres, sans particules abrasives, non agressifs. Corps de pompe en fonte avec traitement cataphorèse.
Caractéristiques
- Marque: Calpeda
- Pompe autoamorcante à jet avec éjecteur incorporé.
- Pour liquides propres, sans particules abrasives, non agressifs.
- Corps de pompe en fonte avec traitement cataphorèse.
- Couvercle de corps en inox 304.
- Turbine en noryl.
- Diffuseur et éjecteur en noryl.
- Arbre en inox 430.
- Garniture mécanique en carbone dur/céramique/NBR.
- Moteur 2800 tours/minute (service continu) - Isolation classe F - Protection IP 54.
- Ipsotherme et condensateur intégrés.
- Température du liquide de 0° à 35°C.
- Température ambiante jusqu'à +40°C.
- Pression finale maximum admissible dans le corps de pompe : 8 bars.
- Hauteur d'aspiration maxi : 9 mètres.
- Alimentation monophasée.
Modèles
| Référence | Moteur | Asp. | Ref. | Kg | m³/h | 0 | 0.3 | 1 | 2 | 2.4 | 3 | 3.2 | 3.6 | 4 | 4.5 | ||
| Tension | kW | A | Femelle | l/min | 0 | 5 | 16.6 | 33.3 | 40 | 50 | 53.3 | 60 | 66.6 | 75 | |||
| NGLM 2-80 |
230 V | 0.55 | 3.8 | 1" | 1" | 10.3 | H m |
46.8 | 43 | 35.2 | 26.7 | 23.9 | 20.2 | 19.1 | - | - | - |
| NGLM 3-100 |
0.65 | 4.5 | 12.3 | 50 | 45.9 | 39.4 | 31.3 | 28.5 | 24.8 | 23.7 | 21.7 | - | - | ||||
| NGLM 4-110 |
0.75 | 5.4 | 13.5 | 41.6 | 40 | 36.3 | 31.9 | 30 | 27.3 | 26.4 | 24.6 | 23 | 21.1 | ||||
Utilisations
- Pour l’approvisionnement en eau avec l’aspiration de puits. Pour pomper l’eau contenant de l’air ou d’autres substances gazeuses. Pour augmenter la pression de l’eau, avec une hauteur de charge à l’entrée de la pompe.
- Pour augmenter la pression du réseau de distribution (observer les prescriptions locales).
- Pour le jardinage.
- Pour laver au jet d’eau.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
- Garantie: 2 ans.
- La garantie est prévue pour les défauts de matière et vice de fabrication.
- La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
- La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
