Devis

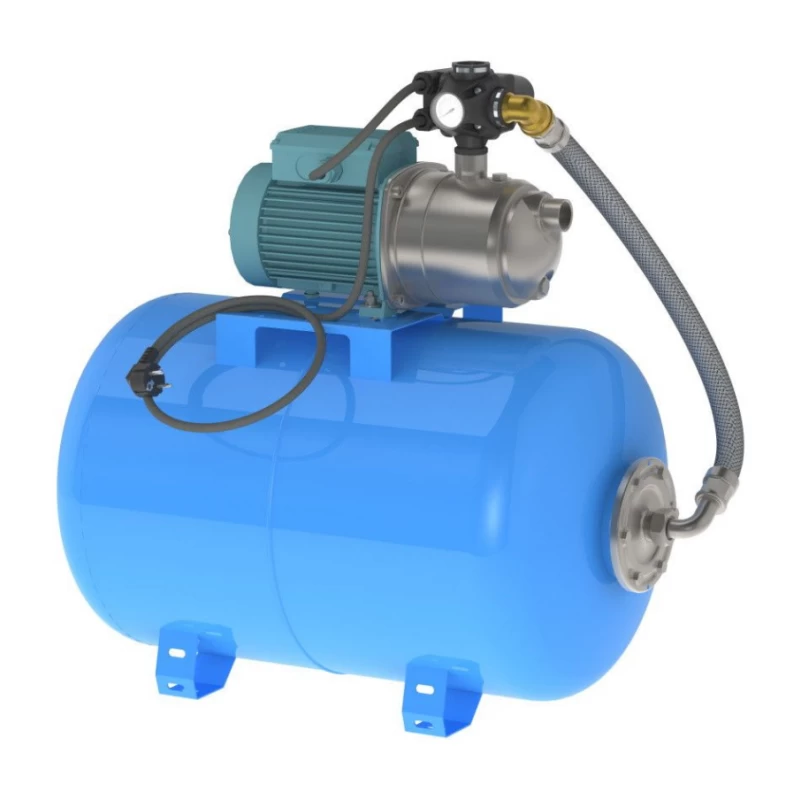

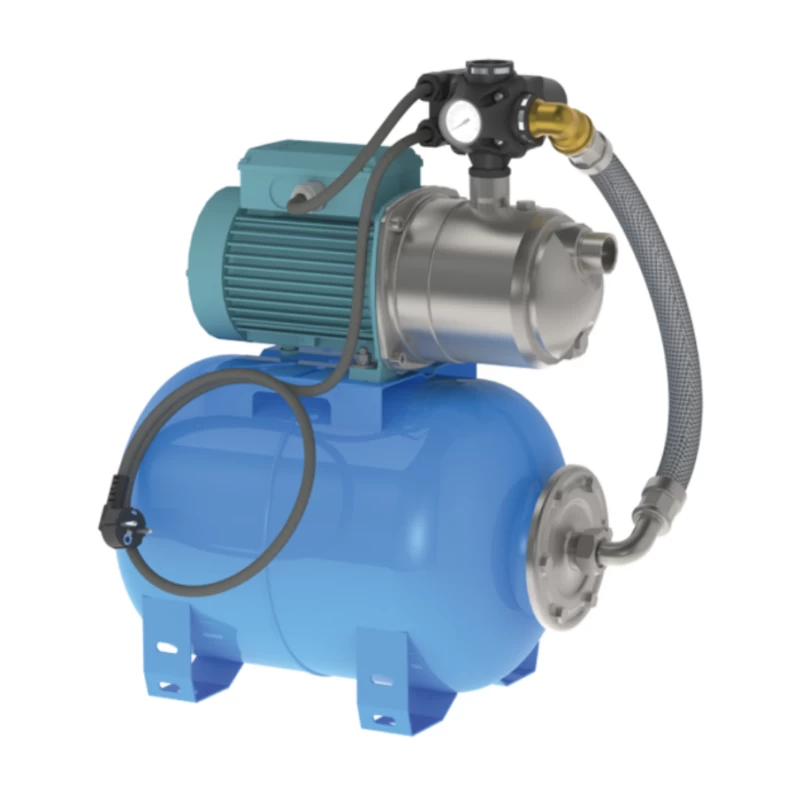

Kit de surpression pompe inox et réservoir à vessie - Calpeda
Stock disponible
Garantie : 2 ans
Réapprovisionnement le
09-02-25
Modèle : Aucune disponibilité
Quantité
Groupes de surpression pour usage domestique ou petit collectif. Le pompage peut s’effectuer à partir d’un puits, d’une réserve ou du réseau existant (surpression) pour l’alimentation de l’habitat. Les groupes sont également adaptés pour l’arrosage, le lavage ou encore l’usage agricole.
Caractéristiques
- Marque: Calpeda
- 1 pompe inox série NGX 2-80 ou 3-100 monophasée 230 V (Selon modéle choisi)

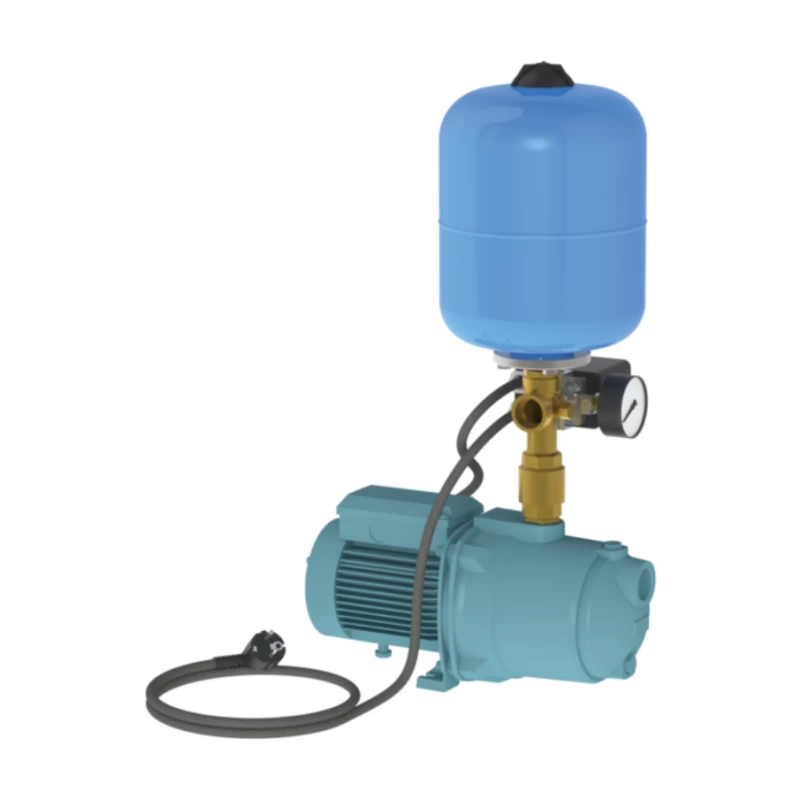

- 1 réservoir à vessie en ligne 24L ou horizontal 50, 60, 80 et 100 litres 10 bars CE
- 1 contacteur manométrique avec 1 manomètre intégré de 0 à 6 bars préréglé : Marche à 1,4 bar - Arrêt à 2,8 bars
- 1 ensemble de raccords nécessaires au montage
- 1 fiche mâle + 1,50 m de câble.
- Ensemble livré monté, prêt à l'emploi.
| Référence | Moteur | Asp. | Ref. | Kg | m3/H | 0 | 0.3 | 1 | 2 | 2.4 | 3 | 3.2 | 3.6 | 4.5 | ||
| Tension | KW | A | Femelle | L/min | 0 | 5 | 16.6 | 33.3 | 40 | 50 | 53.3 | 60 | 75 | |||
| NGXM 3-100 | 230 V | 0.65 | 4.5 | 1" | 1" | 9.2 | H/m | 50 | 45.9 | 39.4 | 31.3 | 28.5 | 24.8 | 23.7 | 21.7 | - |
| Référence | Capacité en litres | Hauteur mm | Longueur mm | Diamétre en mm | Entrée male | Pression de service en bars | kg | Vessie de rechange | Contre-bride de rechange |
| KPM50H | 50 | 380 | 585 | 365 | 1" M | 10 | 9.3 | V50 | CBG145 - 1" |
| KPM60H | 60 | 385 | 665 | 365 | 11.1 | V60 | |||
| KPM80H | 80 | 430 | 725 | 410 | 12.9 | V80 | |||
| KPM100H | 100 | 520 | 685 | 495 | 17.3 | V100 |
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
- Garantie: 2 ans.
- La garantie est prévue pour les défauts de matière et vice de fabrication.
- La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
- La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
