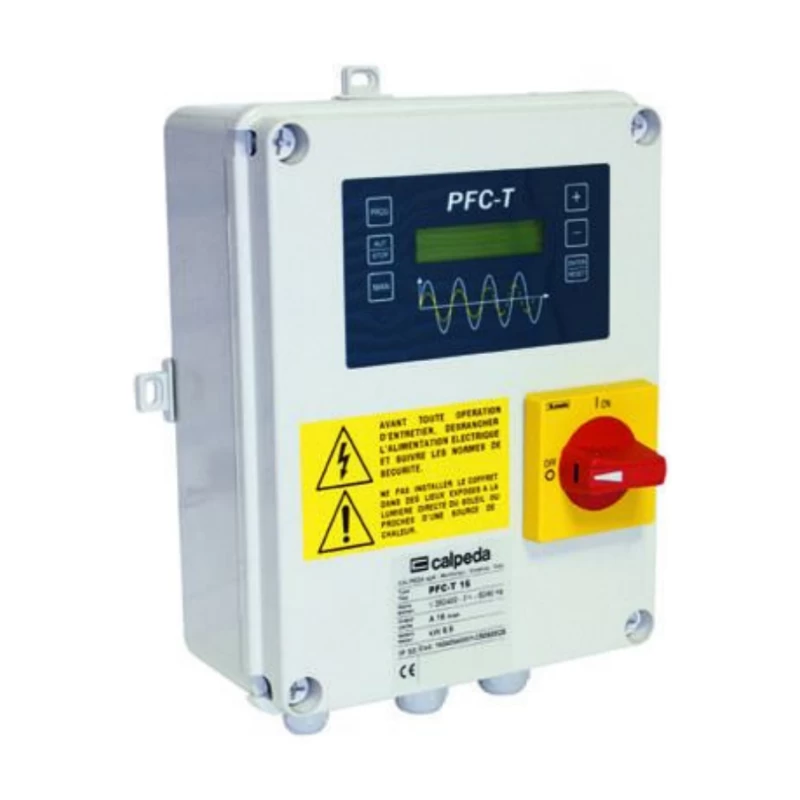

Coffret de commande et protection PFCT - Calpeda
Stock disponible
Garantie : 2 ans
Livraison à partir du
25-01-25
Quantité
Coffret de commande d’une pompe immergée triphasée. Fonctionnement géré par une carte électronique de type PFC qui permet de lire le facteur de puissance (cos ϕ) pour éviter le fonctionnement à sec sans installer de sondes de niveau dans le puits, forage... En cas de manque d’air dans le réservoir et après plusieurs tentatives, il contrôle et arrête la pompe (système breveté). Données de fonctionnement et alarmes visualisées à l’écran, disponibles en quatre langues.
Caractéristiques
- Marque : Calpeda
- Référence : PFCT 16
- Réglage A : 1 à 16
- Puissance moteur kW : 0.37 à 5.50
- Poids : 1,7 kg
- Garantie : 2 ans
Conditions d’utilisation
Alimentation triphasée : 380-400 Volts 3 ~ ±10% - 50/60 Hz.
Courant maxi à la sortie : 16 A.
Température ambiante de - 5°C à + 40°C.
Humidité relative de 20 à 90 % sans condensation.
Indice de protection : IP 55.
La pompe peut fonctionner automatiquement avec pressostat (circuit de surpression) ou flotteur (remplissage de cuve).
Sortie d’alarme.
Exécution selon : IEC/EN 60439-1.
Réglages
• Le courant nominal du moteur.
• La limite de l’alarme du cos ϕ (manque d’eau).
• La programmation de 4 redémarrages de la pompe suite à l’absence d’eau.
• La programmation de la sécurité manque d’air dans le réservoir.
• Les limites minimum et maximum de la tension d’alimentation.
Protections (avec arrêt de la pompe) :
Surintensité moteur.
Défaut d’alimentation électrique.
Manque d’eau.
Réservoir sans air.
Sous tension et surtension ligne.
Description des composants :
- Coffret thermoplastique.
- Bornier de raccordement.
- Écran 2 x 16 caractères.
- Clavier 6 boutons.
- Presse-étoupes.
- Fixations extérieures (ne nécessite pas le perçage du coffret).
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Garantie: 1 an.
La garantie est prévue pour les défauts de matière et vice de fabrication.
La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.
La garantie n’est pas valable dans le cas de démontage, complet ou partiel.
On recommande généralement de fixer une agrafe tous les 30 à 50 cm d’intervalle, horizontalement et verticalement sur toute la surface. Cependant, dans les zones exposées au vent, il convient de doubler la quantité afin d’assurer une bonne fixation au brise-vue.
Oui, un filet peut être brise-vent et brise-vue. Attention, en situation de vent fort, privilégiez un filet brise-vent, qui aura aussi une fonction occultante, légèrement moindre, mais protégera votre clôture.
Si vous recherchez un produit proche des 100% d’occultation, il faut vous diriger vers les filets brise-vue. Pour les occultants naturels (canisses, brandes de bruyère…), il s’agit de matières naturelles, donc le pourcentage d’occultation ne peut être calculé (information fournie dans le descriptif produit).
Il faut installer des fils de fer tendus. Prévoyez un fil en bas et un en haut. Selon la hauteur de votre installation, ajoutez un fil de fer tous les 50cm. Fixez ensuite le tout avec des agrafes sur le fil de fer.
Il faut le faire grillage tendu, avec des agrafes de fixation et une pince à grillage. Il n’y a pas de règle concernant le nombre d’agrafes à utiliser. Nous vous recommandons de fixer une agrafe tous les 30 à 50cm d’intervalle. Si votre grillage est distendu, retirez les câbles.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
