Devis
Pluviomètre LEXCA001 pour LR-MS - Lextronic
Stock disponible
Garantie : 2 ans
Livraison à partir du
08-02-25
Quantité

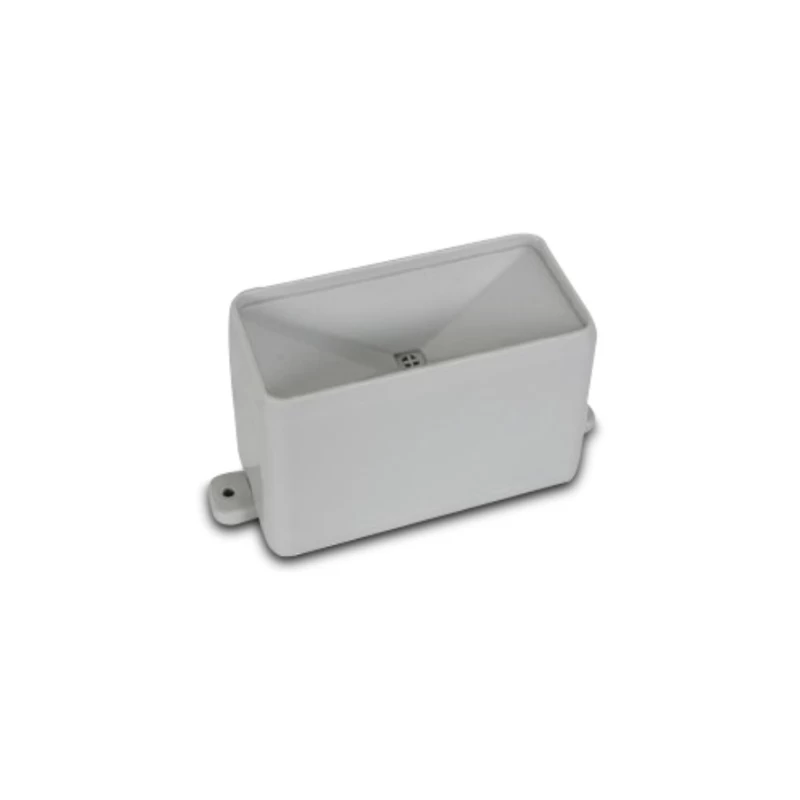

Pluviomètre LEXCA001 pour LR-MS - Lextronic, pour une mesure précise de la pluviomètrie.
Faites des économies d'eau avec la sonde basculante qui donnera une lecture précise de la pluviomètrie.
Exclusivement dédié au LR-MS de chez Solem Electronique.
Caractéristiques
- Marque: Solem
- Signal de sortie: Contact sec
- Longueur de câble: 80 cm
- Dimensions : 13,5 cm x 6 cm x 8 cm
Installation sur LR-MS Fil rouge du pluviomètre câblé sur fil jaune du LR-MS.
Fil vert du pluviomètre câblé sur fil noir du LR-MS
Utilisation

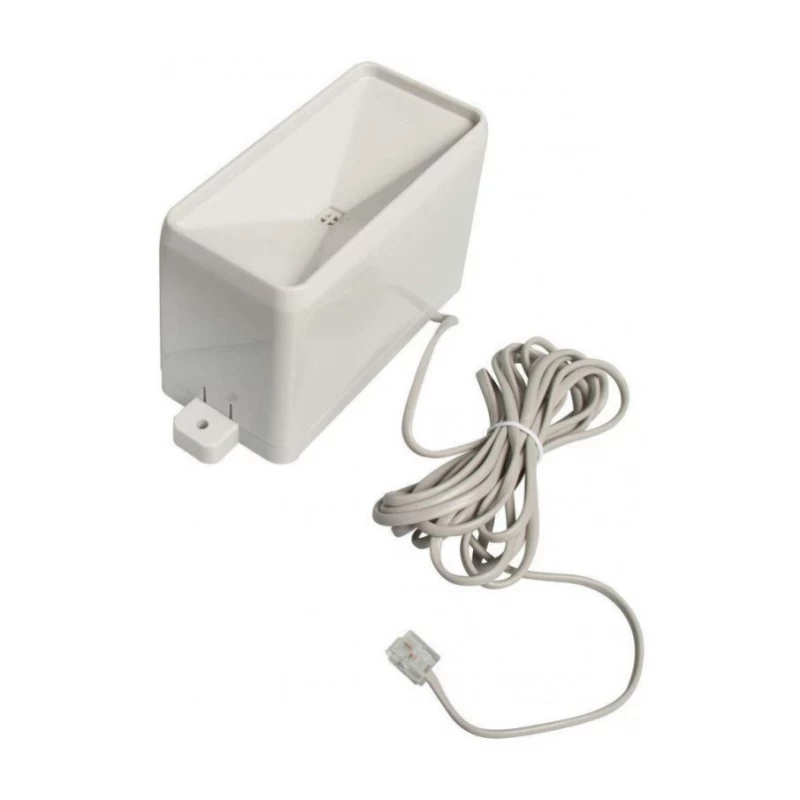

- Après chaque remplissage, le godet se vide automatiquement afin de pouvoir être prêt à se remplir à nouveau. L'information du capteur est accessible via une prise RJ11 déportée sur un câble de 2.5 m.
- Principe d'utilisation du pluviomètre :
- L'exploitation du capteur est très simple. Il vous suffira de lui associer une résistance de tirage au + de l'alimentation (3,3 à 5 Vcc) et de câbler les sorties du capteur entre cette résistance de tirage et la masse. Dès lors votre microcontrôleur devra simplement détecter les impulsions passagères (niveau logique bas) qui lui indiqueront que 0.2794 mm d'hauteur d'eau sont tombées (à chaque impulsion détectée).
Avantages
- Le capteur pluviomètre de forme arrondie est compact et possède un emplacement de fixation pour support plastique.
- Il bénéficie d'une très bonne finition et est équipé d’un câble d’environ 75 cm.
- Après chaque remplissage, le godet se vide automatiquement afin de pouvoir être prêt à se remplir à nouveau.
- Le godet se rempli d’environ (0.4 mm) et provoque la fermeture passagère d'un interrupteur.
- Une fois câblé et ajouté sur le LR-MS, la valeur de la pluviométrie pourra être remonté régulièrement à l’aide d’une passerelle LR-MB ou LR-BST ou station d’irrigation sur l’application ou la plateforme MySOLEM.
- Garantie : 2 ans.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
