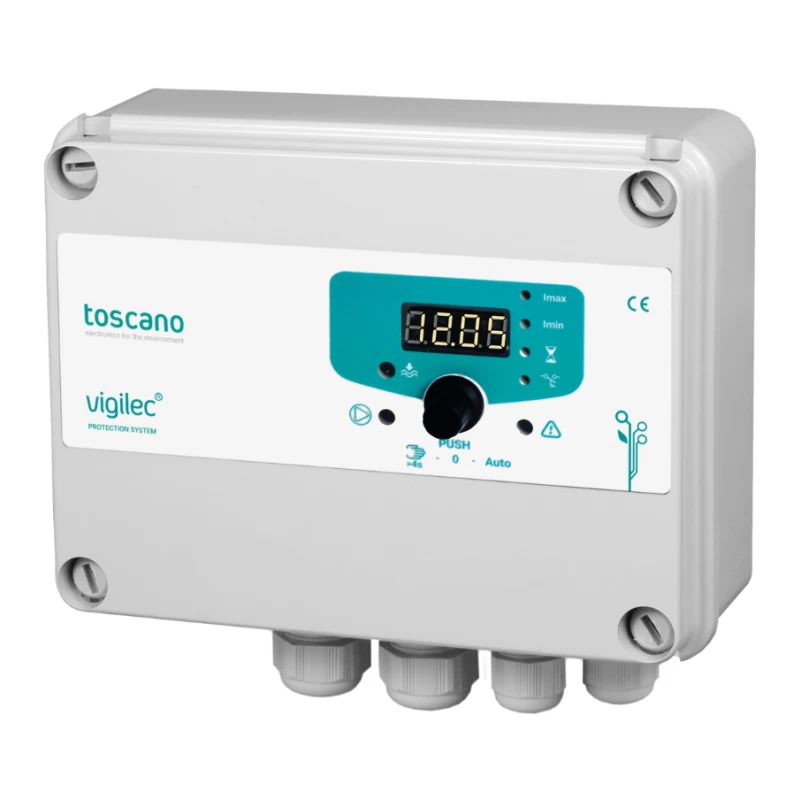

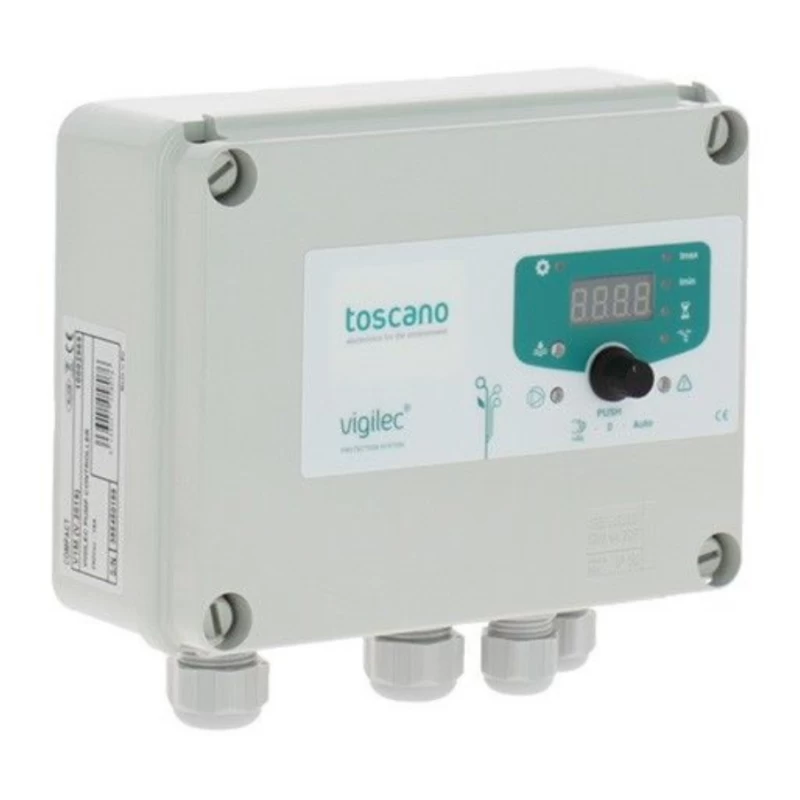

Coffret de gestion et de protection VIGILEC V1M - Mono
Stock disponible
Garantie : 2 ans
Livraison à partir du
25-01-25
Quantité
Le coffret de contrôle et de protection VIGILEC Mono est préconisé pour tout type de pompe monophasée ayant un ampérage maximal de 18 ampères.
Caractéristiques
- Marque : Toscano
- Protection contre les erreurs de connexion
- Potentiomètres de protection thermique contre les SURINTENSITES (déclenchement de l'alarme en 7 s,) et SOUS-INTENSITES (déclenchement de l'alarme en 3 s.) réglables de 0 à 18 A
- Mise en marche automatique du moteur pendant 1 s. toutes les 24 h. afin d'éviter le blocage de la pompe en longue période d'inactivité (en position AUT seulement)
- Alarme en cas de démarrage trop important
- Report défaut par contact sec contre les démarrages successifs (2A maxi.)
- Choix de fonctionnement AUT-O-MAN (fugitif) par touches embossées
- Touche de réarmement sur défaut pompe (RESET)

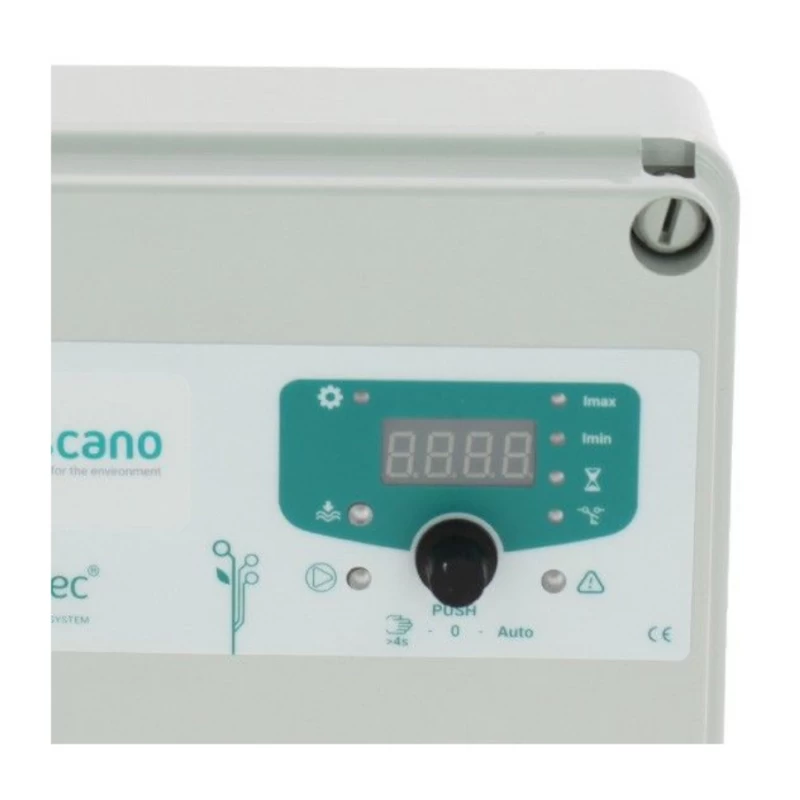

- Voyants lumineux de SOUS TENSION, MARCHE, MANQUE D'EAU et DEFAUT MOTEUR
- Commande à distance par contact sec ou par simple tension de 6 à 400 Vac/Vdc
- Alimentation en basse tension ( < 24V) des organes de commande extérieurs pour une sécurité accrue

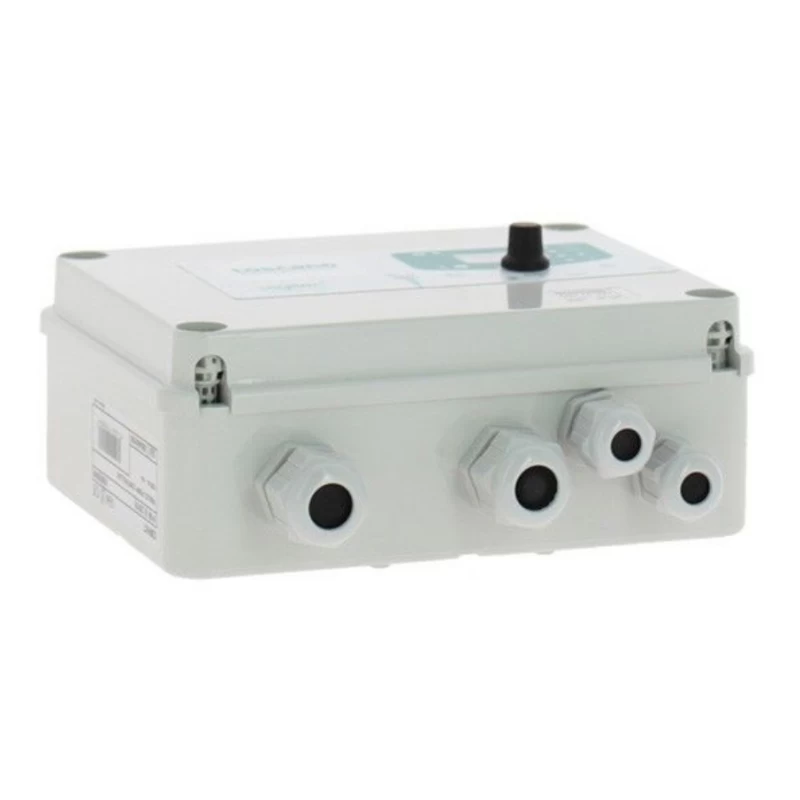

- Presse-étoupes à grand diamètre de serrage et à grande étanchéité
- Section max. au bornier : 4 mm2
- Fixation Murale par 4 pattes et vis (fournies)
- Poids : 850 g
3 Modes de contrôle de niveau possibles :
- Deux Électrodes : Niveau mini et max.
- Une Électrode : Niveau minimum et réarmement après temporisation fixe de 15 min. (Shunter les bornes 1 et 2)
- Sans Électrode : détection du manque d'eau par sous-consommation du moteur réarmement après temporisation de 15 min. (Shunter les bornes 2 et Terre).
Conditions d'utilisation :
- Tension d'alimentation : 230 Vac 50/60 Hz
- Tolérance de tension : ± 20% Auto-déconnection à partir de +30%
- Puissance : 2,2 KW
- Intensité maximum : 18 Amp AC3
- Réglage de surintensité : 0 -18 A (réglable)
- Réglage de sous-intensité : 0 -18 A (réglable)
- Tension aux électrodes : 24 V
- Sensibilité aux électrodes : Fixe à 9 Kohm
- Raccordement télécommande : contact sec ou 6 à 400 VAC/VCC
- Degré de protection : IP 56
- Temp. de fonctionnement : -10 +55°C
- Une sécurité nécessaire
- Un coffret manque d’eau assure la sécurité d'une installation hydraulique. C'est un système qui prévient les situations à risque pour votre pompe. Il vous permet d'anticiper le manque d'eau et ainsi éviter une marche à sec. Il est important d'être conscient que si votre pompe tourne sans eau, elle s’endommage très vite. Elle finira même par se casser et devenir inutilisable si la situation se répète. C'est pourquoi il est utile voire nécessaire d'acquérir ce système. Vous préserverez ainsi votre pompe et votre installation de tout souci.
- Les coffrets Vigilec sont disponibles en deux modèles. Le Vigilec 1M, un coffret de commande pour une pompe, multicontrôle de tension monophasée. Le Vigilec 1N ou Vigilec Mini qui commande également une seule pompe mais dispose d'un système de bitension, il peut donc être connecté en tension monophasée ou triphasée.
- Les coffrets manque d'eau de Vigilec : des produits complets !
- Avec les coffrets Vigilec, vous avez une multitude de possibilités. Vous pouvez sélectionner la commande avec deux sondes par flotteur. La commande avec une sonde temporisée ou sans sondes (par sous-charge moteur). La commande avec contrôleur de débit (fluxostat) ou même par le biais d'un contacteur manométrique inversé comme le pressostat.
- La gamme Vigilec dispose de différentes protections : surcharge / sous-charge moteur, nombre de démarrage excessifs, dégommage de la pompe. Concernant la version 1N, elle est équipée de deux protections complémentaires: le disjoncteur magnétothermique et le manque de phase.
- Le V1M est livré avec emplacement et kit de fixation pour l'installation d'un condensateur de démarrage.
- Pas besoin de relais thermique
- Raccord possible d'un condensateur de démarrage
- Platine de commande interchangeable.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
Ces produits peuvent
vous intéresser
Stock disponible
Pompe de surface autoamorçante fonte NGL monophasée - Calpeda
Stock disponible
Pompe de surface autoamorçante inox NGX monophasée - Calpeda
Stock disponible

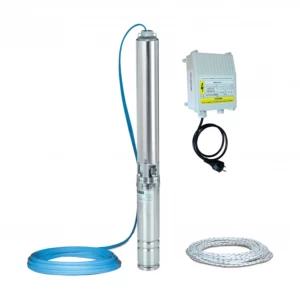

Pompe inox pour forage 4" monophasée 4SDP équipée - Calpeda
