Marque : Calpeda

Pompe inox pour forage 4" monophasée 4SDP équipée - Calpeda

Name: Pompe inox pour forage 4 monophasée 4SDP équipée - Calpeda
Brand: calpeda
SKU: _4SDPM 2-7 E20 CO
Availability: InStock

À partir de

611,90€

TTC

l'unité

Stock disponible

Garantie : 2 ans

Réapprovisionnement le
14-02-25

Modèle : Aucune disponibilité

Quantité

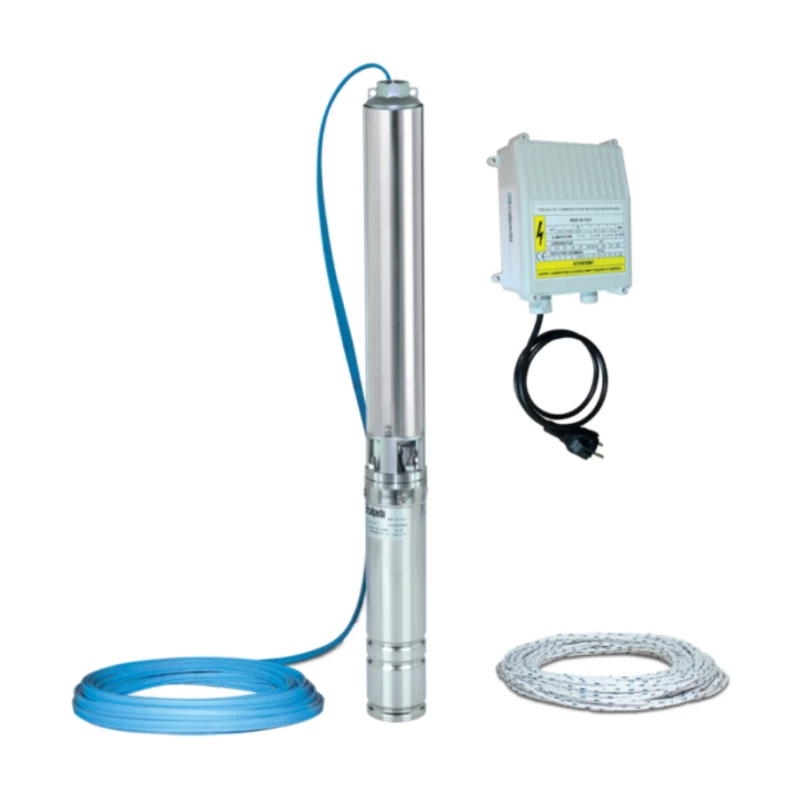

Pompe inox pour forage 4" monophasée 4SDP équipée - Calpeda
Electropompe immergée pour puits ou forage de 4” (DN 100 mm), avec chemise extérieure en acier inox AISI 304 et étages en Noryl.
Turbines flottantes radiales avec une haute fiabilité pour fonctionnement en présence de sable.
Clapet incorporé dans le corps de refoulement.
Orifices : filetés ISO 228.

Caractéristiques

Marque: Calpeda
1 moteur Calpeda (4CSR)
1 hydraulique de forage 4" (4SDP) accouplés.
Cable électrique plat en 4G2 mm²
Corde de sécurité en polypropyléne (diamétre de 6 mm)
1 Coffret de commande de protection 1 pompe monophasée type ECO.

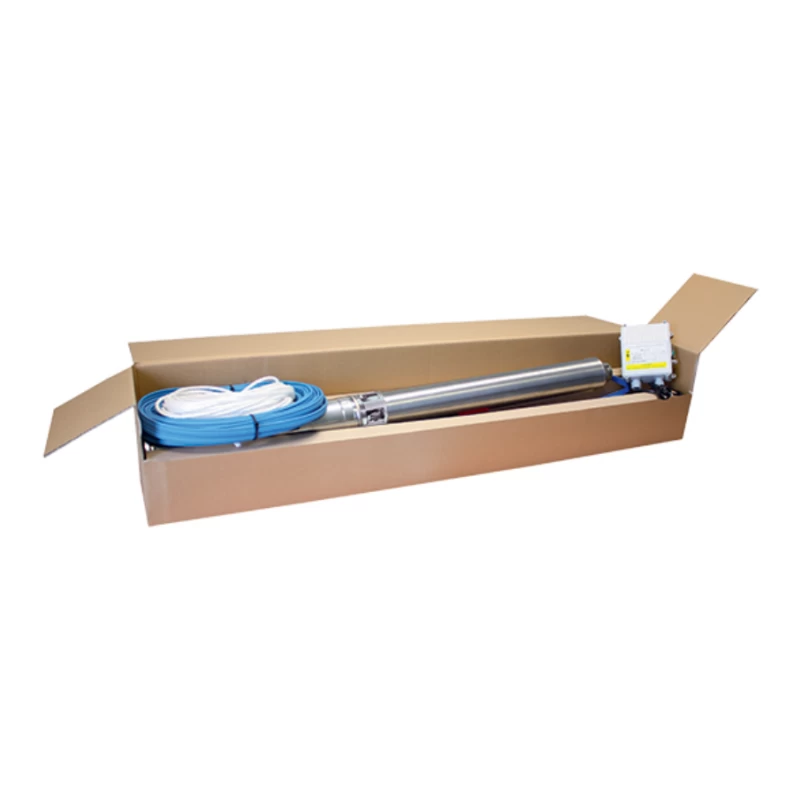

Pompe livrée en carton individuel.
Production : Italie
Diamètre : 4" (DN100)
Alimentation : Monophasée
Refoulement : Taraudé (femelle) 1"1/4 (33/42)
Débit : De 0 à 6 m³/hHauteur max : De 7 à 175 m
KW : De 0,37 à 2.20 kW
Garantie : 2 ans
Température maxi de l’eau : + 35°C.
Quantité maximum de sable dans l’eau : 150 grs/m3.
Démarrages : 20 / heure maximum à intervalles réguliers.
Service continu.

Modèles

Référence	Lg	Moteur	A	µf	M³/h	0	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3	Ht mm	Poids kg
Tension	kW	l/min	0	15	20	25	30	35	40	45	50
4 SDPM 2-7 E20 CO	20	230	0.37	3.2	16	H m	46	43	42	39	36	33	29	26	22	598	10.4
4SDPM 2-10 E30 CO	30	230	0.55	4	25	67	64	61	58	54	49	43	36	28	686	12.7
4SDPM 2-14 E40 CO	40	230	0.75	5.6	30	92	86	83	79	74	67	60	52	42	756	13.3
4SDPM 2-20 E60 CO	60	230	1.10	8	40	139	131	127	120	111	101	90	75	60	901	15.6

Référence	Lg	Moteur	A	µf	M³/h	0	1.2	1.5	1.8	2.1	2.4	2.7	3	3.6	4.2	Ht mm	Poids kg
Tension	kW	l/min	0	20	25	30	35	40	45	50	60	70
4SDPM 3-5 E20 C0	20	230	0.37	3.2	16	H m	34	32	31	30	29	27	25	23	18	11	563	101
4SDPM 3-8 E20 CO	20	230	0.55	4	25	54	51	50	49	46	43	41	38	30	19	651	12.3
4SDPM 3-11 E30 CO	30	230	0.75	5.6	30	72	68	66	64	61	58	54	49	38	26	704	12.85
4SDPM 3-16 E40CO	40	230	1.10	8	40	106	101	98	95	89	83	77	70	54	33	832	14.9
4SDPM 3-21 E60 CO	60	230	1.50	10.8	60	142	135	132	127	122	115	108	100	79	49	966	17.4

Référence	Lg	Moteur	A	µf	M³/h	0	1.5	1.8	2.1	2.4	3	3.6	4.2	4.8	6	ht/mm	poids kg
Tension	kW	l/min	0	25	30	35	40	50	60	70	80	100	663	12.4
4SDPM 4-7 E20	20	230	0.55	4	25	H M	46	43	42	41	39	36	33	28	22	7	663	12.4
4SDPM 4-9 E20 CO	20	230	0.75	5.6	30	59	55	54	52	51	47	43	37	28	10	706	12.7
4SDPM 4-14 E30 C0	30	230	1.10	8	40	93	87	86	83	81	76	68	58	47	20	854	17.1
4SDPM 4-18 E40 C0	40	230	1.50	10.8	60	120	113	111	108	105	98	88	75	60	25	985	17.1

Utilisation

Pour approvisionnement en eau élevage.
Pour applications civiles et industrielles.
Pour services incendie.
Pour irrigation.

TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)

POUCE”	1/4″	3/8″	1/2″	3/4″	1″	1″1/4	1″1/2	2″	2″1/2	3″	4″
mm	8/13	12/17	15/21	20/27	26/34	33/42	40/49	50/60	66/76	80/90	102/114
PE/PVC	12	16	20	25	32	40	50	63	75	90	110
DN	8	10	15	20	25	32	40	50	65	80	90
