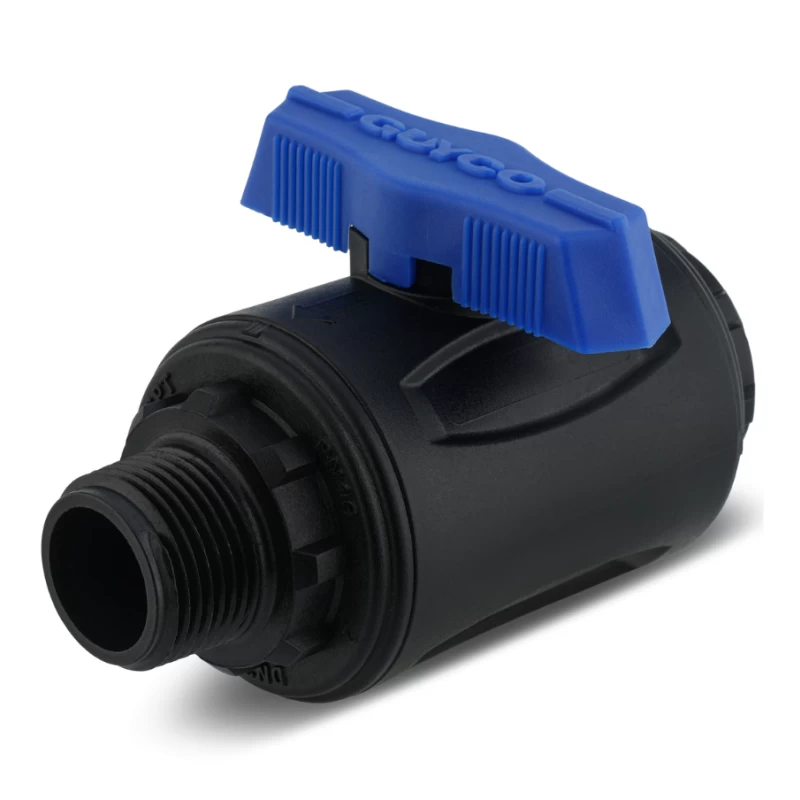

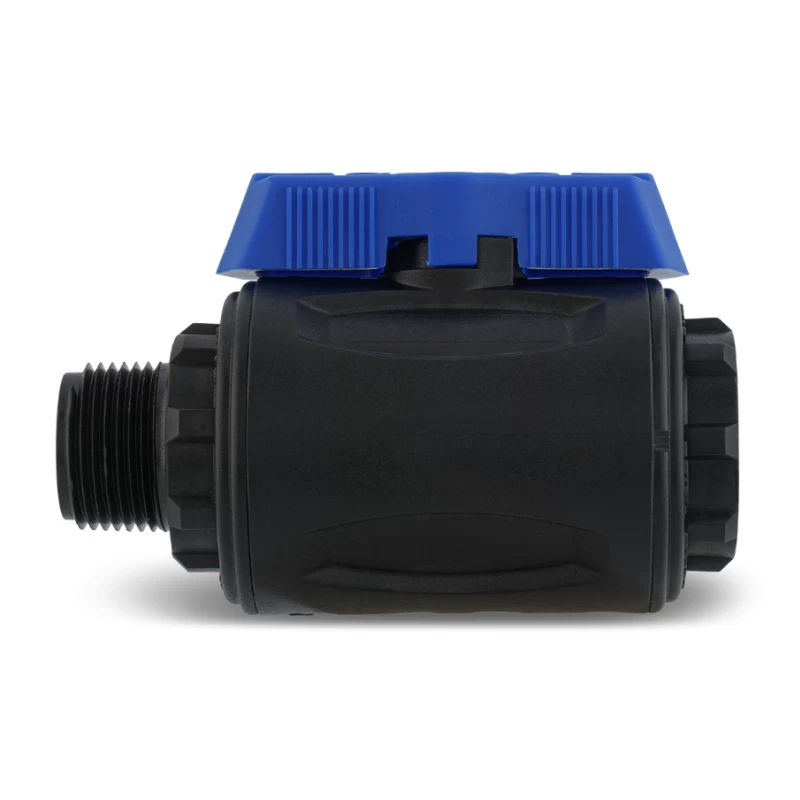

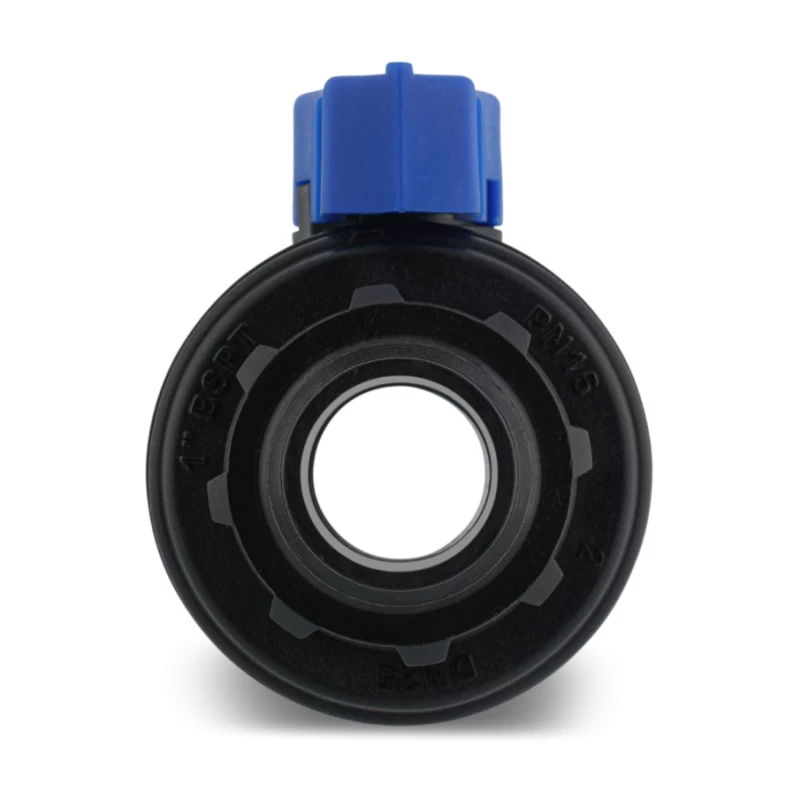

Vanne d'arrêt en nylon et poignée amovible - MF
Stock disponible
Garantie : 2 ans
Réapprovisionnement le
15-02-25
Diamètre : Aucune disponibilité
Quantité
Des performances exceptionnelles, même dans des conditions difficiles. La conception innovante de cette vanne ou robinet sphérique permet un véritable passage complet quand il est ouvert.
Caractéristiques
- Corps en nylon
- Tige : POM (Acétal)
- Poignée en nylon
- Joint torique NBR
- Siège : PEHD
- Sphère : CPVC
- Pression de service : 16 bars (PN16)
- Modèles proposés - 3/4", 1", 1"1/4, 1" 1/2 et 2".
- Connexion : 1" (26/34) Mâle x Femelle
- Le matériau stabilisé aux UV à base de nylon est adapté aux conditions difficiles.
Utilisation
Cette vanne ou robinet convient parfaitement à toutes les applications d'irrigation, en particulier les installations plus exigeantes comme les terrains de sport, les grands parcs publics, les parcours de golf, les vastes sites agricole etc...
Il peut également être utilisé dans des applications industrielles.

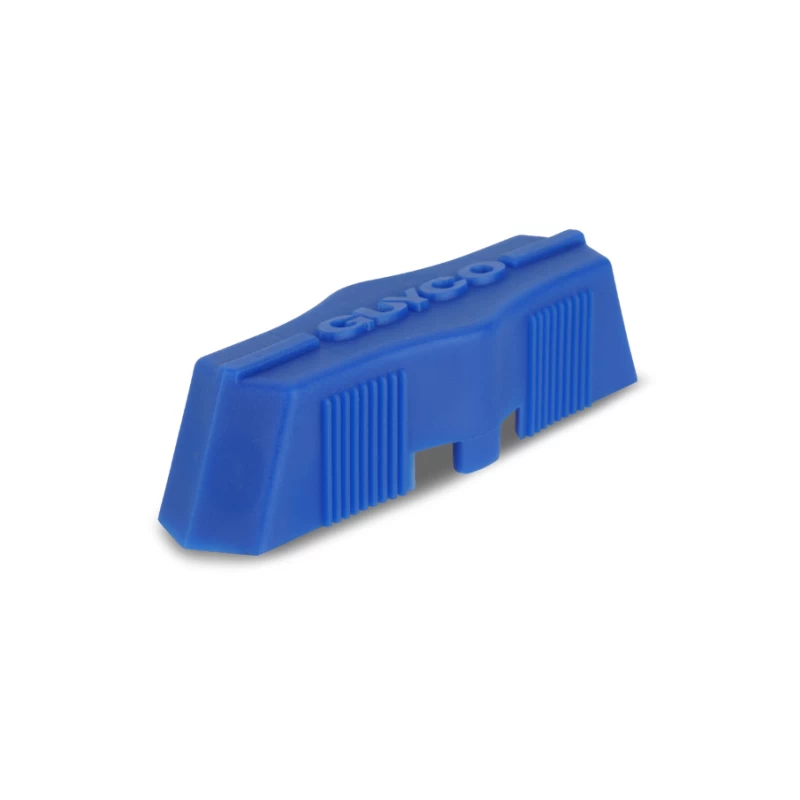

Instructions pour retirer la poignée :
1 = Tourner légèrement la poignée dans le sens des aiguilles d'une montre.
2 = Placez vos doigts sous la poignée et tirez vers le haut en même temps que vos pouces appuient sur le corps de la vanne ou robinet.
Avantages
- La conception innovante de cette vanne ou robinet sphérique permet un véritable passage complet quand il est ouvert.
- Meilleure évacuation de l'eau en raison de la faible épaisseur de paroi du robinet sphérique en nylon.
- Meilleure résistance mécanique grâce au nylon
- Les poignées sont interchangeables pour se conformer au code couleur internationnal de l'eau
- La poignée amovible empêche toute manipulation non autorisée de la vanne
- Fonctionnement jusqu'à une température maximale de 60°C
- Garantie : 2 ans.
- Contre tout vice de fabrication qui les rendrait impropres à l’usage auquel ils sont destinés, dans des conditions normales d’utilisation.
- Nous ne sommes pas responsables des conséquences directes, indirectes, accidentelles, ou tout autre type de dommage survenus ou résultant de l’utilisation de nos produits ou résultant des modifications de nos produits ayant pu intervenir ultérieurement.
- Stabilisé aux UV
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
