Filtre à sable SandStorm - 8 Bar - 3,5 à 22m³/h - Netafim
En réapprovisionnement
Garantie : 2 ans
09-04-25
Modèle de filtre : 12 Aucune disponibilité
Quantité
La filtration dite "à sable" est la plus efficace pour des eaux de mauvaise qualité issues de ruisseaux, rivières, canaux, lacs et étangs. En effet ces eaux sont très souvent riches en matières organiques, vase et limon,parfois. Une couche épaisse de sable présente au fond du fût retiendra en sa surface les particules les plus grossières tandis que les éléments les plus fins se retrouveront bloqués entre les grains de sable au fur et à mesure de leur pénétration dans la couche de média filtrant.
Les filtres à sable SAND STORM™ de NETAFIM doivent être utilisés en filtration principale et sont conçus pour protéger efficacement les systèmes d’irrigation utilisant une eau de mauvaise qualité (eau de surface provenant des rivières, ruisseaux, canaux riches en matières organiques et parfois en limon ou en vase). Ils sont économiques mais néanmoins de très grande qualité : la rentabilité est donc maximale.
Processus de filtration - L’eau entre dans le filtre et se répartit uniformément au travers du sable présent sur une hauteur de 40 cm. Lorsque l’eau circule dans le sable, la plupart des particules sont bloquées par la couche supérieure, tandis que les petites particules et autres matières organiques flottantes sont bloquées par la couche inférieure du sable. L’eau ainsi filtrée est donc exempte des particules problématiques qui pourraient obstruer les émetteurs ou les accessoires d’irrigation situés en aval.
Processus de contre-lavage - Le processus de contre lavage est obtenu en inversant le sens de circulation de l’eau. Ainsi, on ferme l’entrée du filtre, on permet à l’eau d’entrer par la sortie. Elle décompacte le sable et évacue les particules solides bloquées qui sortent par le collecteur de contre-lavage (ce processus peut être réalisé automatiquement par un programmateur de contre-lavage Netafim™).
Durabilité – les filtres Sandstorm™ sont fabriqués à partir d’un matériau en acier au carbone ST37.2. Protection élevée contre la corrosion et les rayons UV – les filtres Sandstorm™ sont soumis à un procédé de traitement qui comprend : un sablage et un enrobage spécifique de deux couches époxy-phénoliques et de polyester qui assurent une protection élevée contre la corrosion et les rayons UV.
Caractéristiques
Marque : Netafim
Type : Filtre à graviers (Sable)
Forme : Vertical
Marque : Sand Storm V2
Matière : Acier
Pression maximale : 8 bar
Connexions : 4 (taraudées)
Matériaux : Corps en acier au carbone revêtu d’une épaisse protection polyester. La protection anticorrosion est très élaborée : sablage du corps, revêtement polyester haute qualité posé à chaud, épaisseur 150 microns minimum, suivi d’un traitement thermique en four. Elément filtrant en acier inox AISI 304
Modèles : 12, 16, 20 et 24"

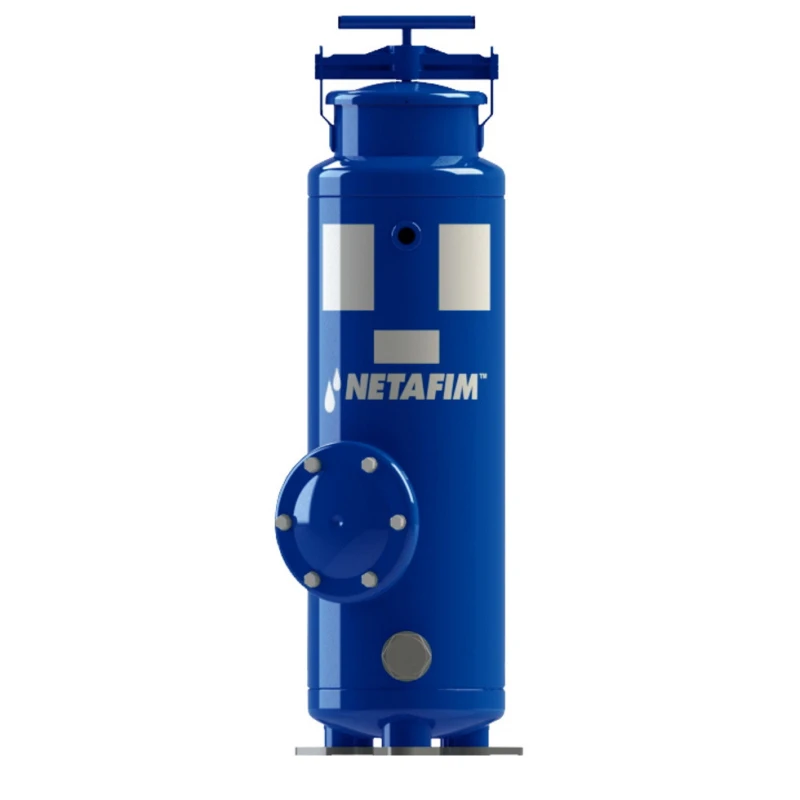

Taille du fût : 12"
Pression maximale de travail : 8 Bar
Débit de fonctionnement : 3,5 à 6 m³/h
Débit de contre-lavage : 5,5 m³/h
Diamètre des connexions : 1" taraudées (femelle)
Poids cuve vide : 47 kg

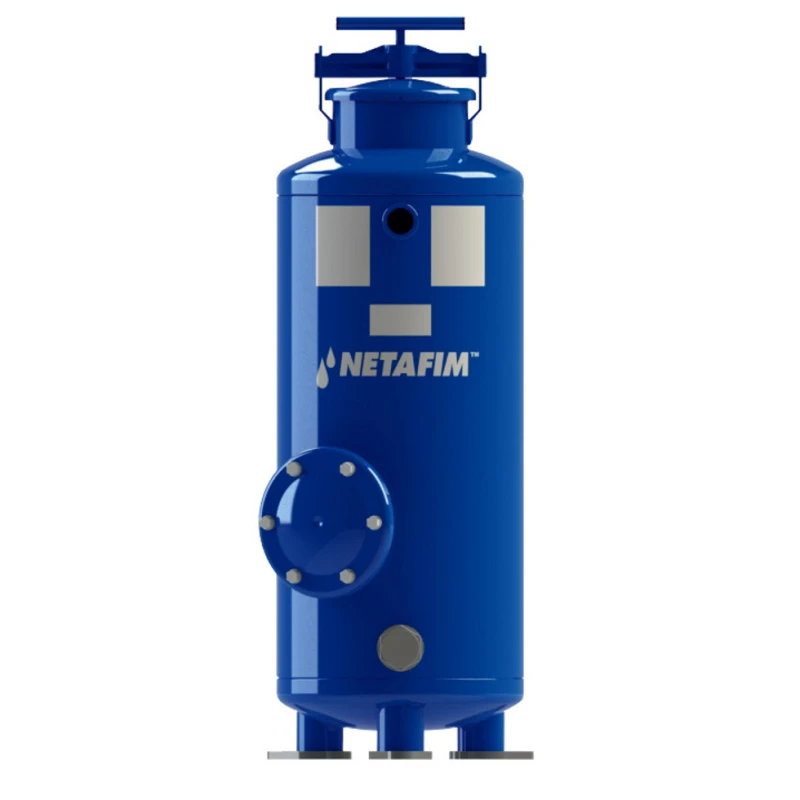

Taille du fût : 16"
Pression maximale de travail : 8 Bar
Débit de fonctionnement : 6,10 à 10 m³/h
Débit de contre-lavage : 10 m³/h
Diamètre des connexions : 1"1/2 taraudées (femelle)
Poids cuve vide : 60 kg

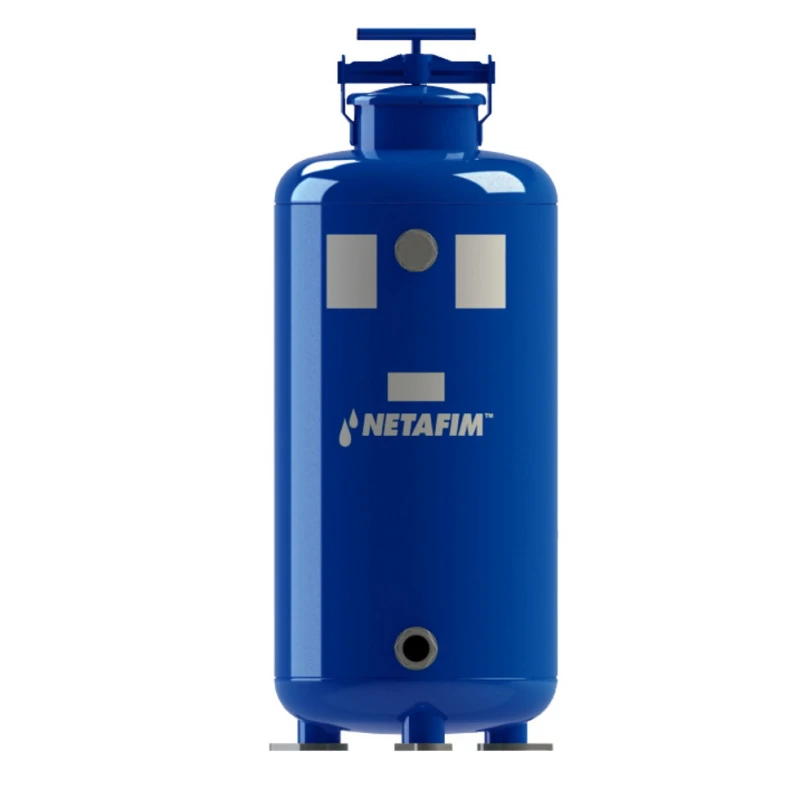

Taille du fût : 20"
Pression maximale de travail : 8 Bar
Débit de fonctionnement : 9 à 15 m³/h
Débit de contre-lavage : 17 m³/h
Diamètre des connexions : 2" taraudées (femelle)
Poids cuve vide : 76 kg

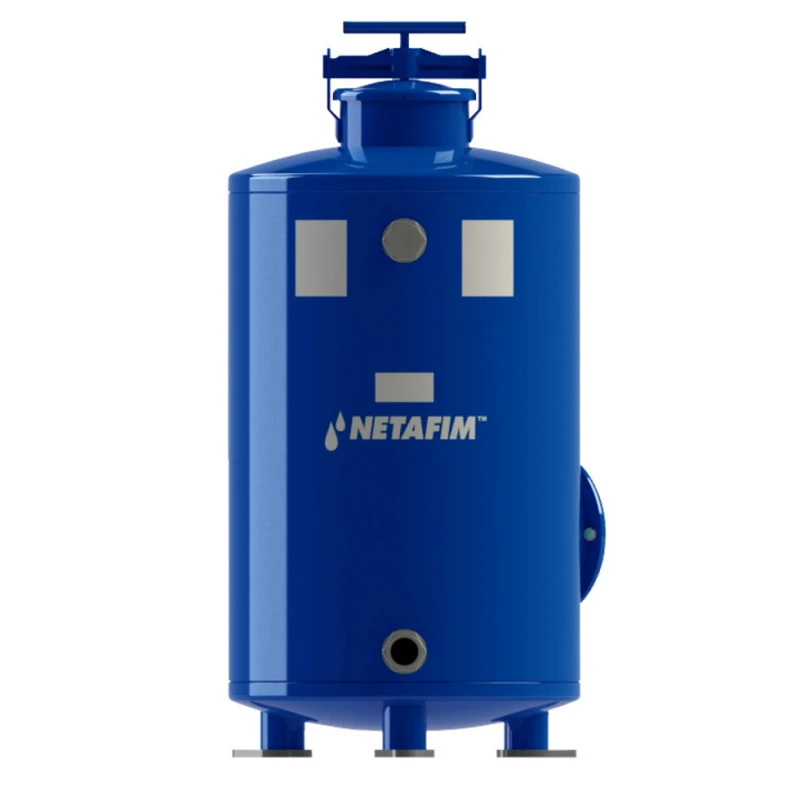

Taille du fût : 24"
Pression maximale de travail : 8 Bar
Débit de fonctionnement : 13 à 22 m³/h
Débit de contre-lavage : 22 m³/h
Diamètre des connexions : 2" taraudées (femelle)
Poids cuve vide : 108 kg
Attention : Produit lourd / encombrant
Vous serez très probablement livré en camion semi-remorque. L’accès au lieu de dépose doit donc être praticable pour un tel véhicule et il vous faut également prévoir un moyen de déchargement (tracteur à fourches, engin de manutention…). Dans certains cas, il peut arriver que nous puissions vous livrer avec hayon mais cela n’est pas garanti. Si vous n’êtes pas équipé et que le déchargement nécessite un hayon, celui-ci pourra vous être facturé en supplément.
Dans tous les cas – Information très importante
Le camion s’approchera le plus possible de votre domicile si le code de la route et la législation le permettent : par exemple, en ville des rue sont interdites aux poids lourds et/ou les livraisons peuvent ne pas être autorisés. Le chauffeur vous donnera donc rendez-vous au lieu le plus proche auquel il sera autorisé.
Attention : le bon accès à votre lieu de livraison est aussi très important, il doit être apte à recevoir le camion, le chauffeur peut refuser de s’en rapprocher s’il s’agit d’un chemin de terre, si le revêtement est endommagé, s’il y a de la boue, de l’eau, de la neige etc. Votre accès doit être carrossable.
Attention : il n’est pas prévu que le chauffeur vous déplace ensuite la marchandise dans le lieu de votre choix, mais si vous lui demandez gentiment et avec un sourire tout est possible !
En cas de doute concernant l’organisation de votre transport, contactez nous par e-mail à contact@jardinet.fr
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
