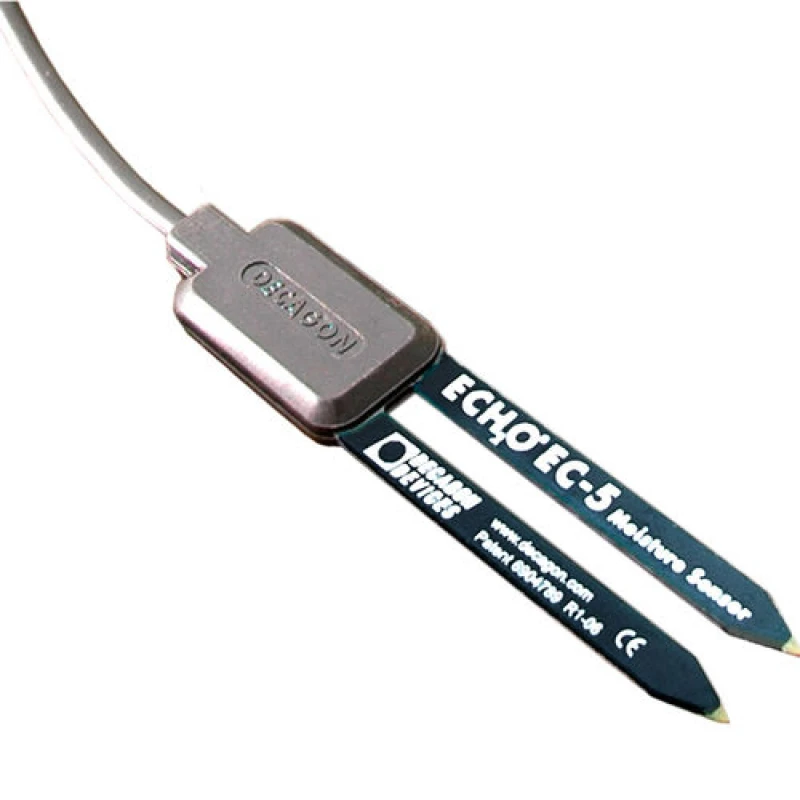

Sonde d'humidité EC 5 - Decagon
En réapprovisionnement
Garantie : 2 ans
Livraison à partir du
22-04-25
Quantité

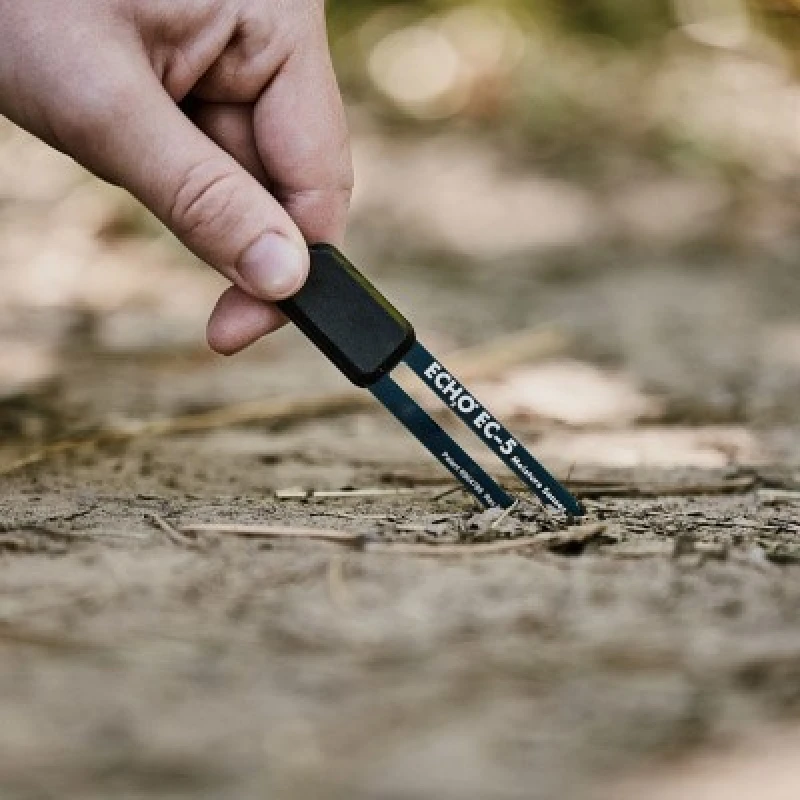

L’EC-5 est un capteur d’humidité du sol basique, fiable et économique. Il détermine la teneur en eau volumétrique (VWC) en mesurant la constante diélectrique du milieu en utilisant la technologie de la capacité. Bien que les principes de mesures soient les mêmes que EC-10 et EC-20, l’EC-5 diffère par sa conception à 2 broches et sa fréquence de mesure plus élevée (70 MHz) lui permettant de mesurer le VWC de 0% à 100% (là ou généralement, la VWC des sols saturés est entre 40% et 60% selon le type de sol). Il permet donc une mesure précise du VWC de tous les sols et milieux sans sol et une gamme beaucoup plus large de salinités. Le capteur peut être orienté dans toutes les directions, toutefois, orienté le côté plat du capteur perpendiculaire à la surface du sol minimisera les effets sur le mouvement du sol vers le bas .
Caractéristiques
PRÉCISION :
Sol minéral : ± 3% VWC, la plupart des sols minéraux, jusqu'à 8 dS / m± 1-2% VWC avec étalonnage spécifique au sol.
Laine de roche : ± 3% VWC, 0,5 à 8 dS / m
Terreau : ± 3% VWC, 3 à 14 dS / m
RÉSOLUTION :
De 0 à 100% VWC (Teneur en eau du sol)- 0,001 M3 / M3 VWC soit 0,1 % dans des sols minéraux -0,25% laine de roche.
Température de fonctionnement : de -40°C à +50°C.
SIGNAL DE SORTIE :
De 10% à 50% de la tension alimentation(Soit de 0,25V à 1,25V pour une tension d’alimentation de 2,5V.
Mesure : 10 ms max.
ALIMENTATION :
2,5V – 3,6 V DC, 10mA
LONGUEUR DE CABLE :
5 Mètres extensible à 40 mètres
DIMENSIONS :
L x l x H: 8,9 cm x 1,8 cm x 0,7 cm
Longueurs des broches : 5cm.
COULEUR DES FILS :
MARRON : + VBAT (Alimentation)
FIL NU : GND (Ground)
ORANGE : Tension de sortie
Avantages
Mesure précise de la teneur en eau du sol.
Tout type de sol.
Tension de sortie analogique.
Robuste et fiable.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
