Vanne à compression FF - PN16 - Unidelta Vanne à compression FF - PN16 - Unidelta Vanne à compression FF - PN16 - Unidelta
Marque : Unidelta

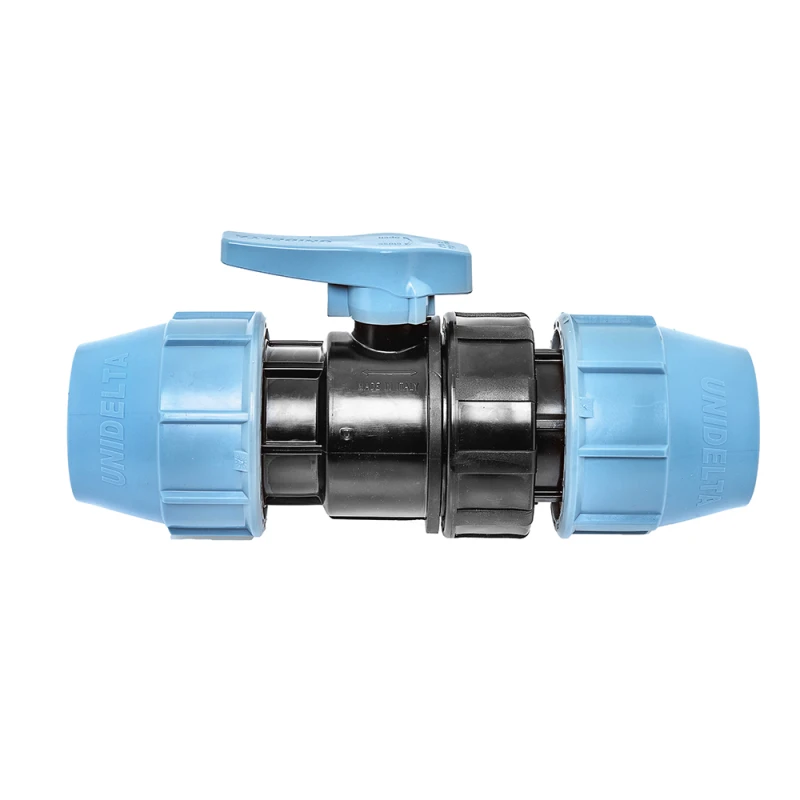

Vanne à compression FF - PN16 - Unidelta

À partir de
12,96€
TTC
l'unité

En réapprovisionnement

Garantie : 1 an

Réapprovisionnement estimé le
18-03-25

Diamètre : Aucune disponibilité

Quantité

-
+

Vanne à compression, pour montage sur tuyaux en PEHD de diamètre 25, 32, 40, 50 et 63mm.

Montage possible dans les deux sens du flux, sur tuyaux de 6, 10 et 16 bar.

Description :

  • Vanne à compression

  • Marque : Unidelta

  • Pression Nominale : 16 Bar

  • Avec protection anti-UV

  • Attestation de conformité sanitaire : ACS

  • Corps en PP-B à haut degré de stabilité

  • Siège en PTFE

  • Joint en NBR

  • Modèles : 25, 32, 40, 50 et 63mm

Caractéristiques :

  • Adduction d'eau potable, traitement d'eau, industrie et piscine.

  • Très bonne résistance mécanique.

    • 1 Ecrou Polypropylène (PP-B) à haut degréde stabilité avec protection anti UV

    • 2 Bague de crantage Résine acétal POM

    • 3 Douille Polypropylène (PP-B) à haut degré destabilité avec protection anti UV

    • 4 Joint torique d’étanchéité radial sur le tube Caoutchouc nitrile (NBR)

    • 5 Corps Polypropylène (PP-B) à haut degré destabilité avec protection anti UV

    • 6 Axe Polypropylène (PP-B) à haut degré destabilité avec protection anti UV

    • 7-8 Joints toriques de l’axe Caoutchouc nitrile (NBR)

    • 9 Poignée polypropylène (PP-B) à haut degré destabilité avec protection anti UV

    • 10-14 Joints toriques d’étanchéitéde la garniture du boisseau Caoutchouc nitrile (NBR)

    • 11-13 Siège Polytétrafluoroéthylène (PTFE)

    • 12 Boisseau Polypropylène (PP-B) à haut degré destabilité avec protection anti UV

    • 15 Support du siège Polypropylène (PP-B) à haut degré destabilité avec protection anti UV

    • 16 Joint torique d’étencheitéradiale Caoutchouc nitrile (NBR)

    • 17 Joint torique d’étenchéitéaxiale Caoutchouc nitrile (NBR)

    • 18 Ecrou Polypropylène (PP-B) à haut degréde stabilité avec protection anti UV

    • 19 Insert avec sortie filetée Polypropylène (PP-B) à haut degréde stabilité avec protection anti UV



TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90
  • Garantie : 1 an.

  • La garantie est prévue pour les défauts de matière et vice de fabrication.

  • La garantie n’est pas valable dans le cas d’utilisation erronée ou d’une cause externe.


TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)


    POUCE”

   1/4″

    3/8″

    1/2″

    3/4″

    1″

    1″1/4

    1″1/2

    2″

    2″1/2

    3″

    4″

    mm

    8/13

    12/17

    15/21

    20/27

    26/34

    33/42

    40/49

    50/60

    66/76

    80/90

    102/114

    PE/PVC

    12

    16

    20

    25

    32

    40

    50

    63

    75

    90

    110

    DN

    8

    10

    15

    20

    25

    32

    40

    50

    65

    80

    90

Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.

L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.

C’est le nombre de litre qui s’écoule pendant une heure.

Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.

  • Cannelé : emboîté manuellement, moins cher, démontage compliqué.
  • A bague : vissé, démontable, recommandé pour le potager.

C’est un tuyau qui possède déjà des goutteurs incorporés.

Débit / ø      16      20     25     32    40    50      63      75       90      100
PEBD 3
bar (m³)

     0,8

     1,2

     2,1

     3,3






PEBD 3
bar (m³)



     1,8

     3,1

    4,8

    7,5

    11,9



PEBD 3
bar (m³)

     0,6


     1,6

     2,5

    4,1

    6,2

    10,1



PEBD 3
bar (m³)




     3,3

    5,3

    8,2

     13

     18,5

      26,6

      39,7
PEBD 3
bar (m³)


     1,1

     1,8

     2,9

    4,5

    7,1

    11,2

       16

       23

      34,4
PEBD 3
bar (m³)



     1,4

     2,3

    3,6

    5,6

     8,9

     12,6

       18,1

         27
PEBD 3
bar (m³)





    4,8

    7,5

    11,9

     16,9

       24,4

      36,2

V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)

Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes

  • En 60 secondes : (10/30) x 60 = 20L
  • En 1 h : 20 x 60 = 1200L soit 1,2m³

Le débit est donc de 1,2m³/h

Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar

Capture decran 2023 01 16 a 10.00.59
  • HA : hauteur d’aspiration
  • HR : hauteur de refoulement
  • PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
  • PR : pression de refoulement

  • Fileté : mâle
  • Taraudé : femelle

En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.

Il faut utiliser un tuyau 16 bars avec une ligne bleue.

Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.

Il n’y a aucune différence entre ces tuyaux hormis la couleur.

  • 4 bars : arrosage goutte à goutte
  • 6 bars : arrosage de surface (ou enterré avec une gaine)
  • 10 bars : arrosage enterré (sans protection)
  • 16 bars : enterré pour eau potable (sans protection)
