Vanne volumétrique - ARAD
Stock disponible
Modèle : Aucune disponibilité
Quantité
La vanne volumétrique, s'arrête automatiquement lorsque le volume d'eau présélectionné est atteint. Elle fournit automatiquement un volume d'eau choisi puis se referme sans connexion électrique. Ce dispositif permet ainsi une économie d'eau par mesure du volume écoulé et non pas du temps écoulé. Elle est destinée aux dispositifs automatiques d'irrigation et au remplissage de citernes de petites dimensions.
Les vannes volumétriques Ginon et Dose-O-Mat sont utilisées pour une grande variété d’applications d’irrigation agricole.
Quatre modèles sont disponibles sur stock chez JARDINET.
De nombreux modèles et tailles sont disponibles sur demande.
Le volume d’irrigation désiré est sélectionné directement sur le cadran de contrôle, en fonction de la culture et du sol.
Quand le volume prédéterminé aura traversé la vanne, celle-ci se fermera.
Caractéristiques :
Marque : Arad
Appareil : Vanne volumétrique
Pression maximum : 10 bar.
Pression de service : 0.5 à 6 bar
Entrée et sortie : 3/4" et 1" fileté (Mâle)
Modèles :
GINON K 3/4" = Volume affichable de 0 à 2 m3, graduation : 50 L, débit : 0.1 à 2m³/h, Plage de pression : 0 à 10 bar
GINON K 3/4" = Volume affichable de 0 à 10 m3, graduation : 200 L, débit : 0.1 à 2m³/h, Plage de pression : 0 à 10 bar

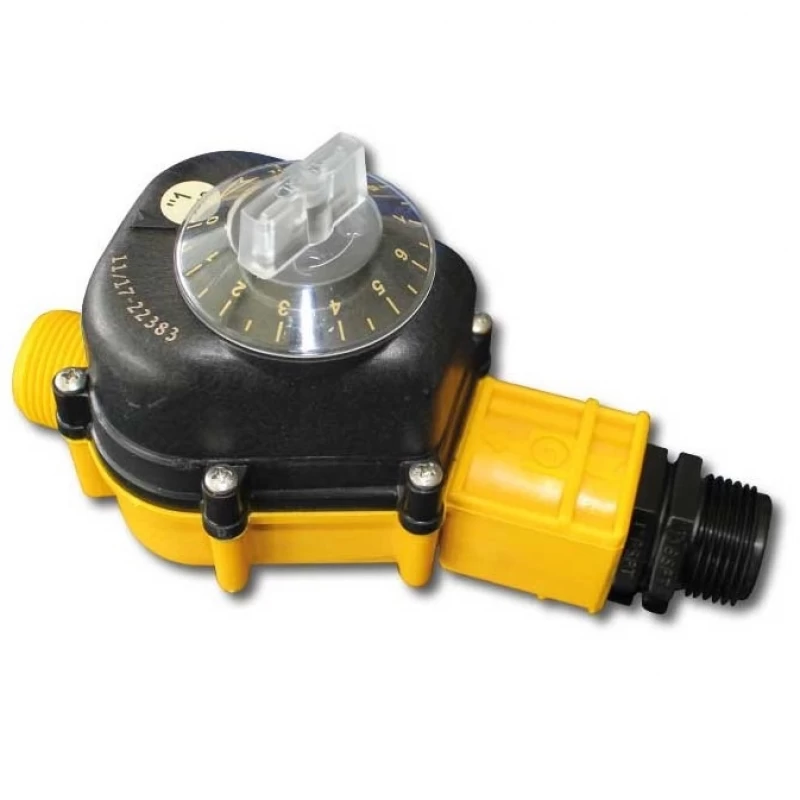

DOSE O MAT 1" = Volume affichable de 0 à 3 m3, graduation : 100 L, débit : 0.5 à 5m³/h, Plage de pression : 0 à 10 bar
DOSE O MAT 1" = Volume affichable de 0 à 10 m3, graduation : 500 L, débit : 0.5 à 5m³/h, Plage de pression : 0 à 10 bar
APPLICATIONS :
Les vannes volumétriques sont installées sur les circuits d’irrigation en amont de réseaux goutte à goutte ou micro-aspersion. Elles sont utilisées en vigne, arboriculture, maraichage ou parcs et
jardins.
AVANTAGES ET BÉNÉFICES:
● Fiabilité dans le temps : les vannes volumétriques bénéficient d’une grande fiabilité dans le temps grâce à la qualité des matières premières utilisées et de son design.
● Large gamme : la gamme des vannes volumétriques est très large afin de répondre à tous les besoin des applications agricoles ainsi que du transport de l’eau (sur demande).
● Facilité d’installation : les vannes volumétriques s’installent simplement et très rapidement. Aucune expertise particulière n’est requise pour réaliser l’installation d’une vanne volumétrique.
● Efficacité : grande précision, immunité aux fluctuations de la pression sur la ligne, faibles pertes de charge.
DONNÉES TECHNIQUES :
● Pression maximum : 10 bar pour les modèles standards et 16 bar pour les autres modèles.
● Débit recommandé : de 0.1 m3/h jusqu’à 65 m3/h pour la version KB 3’’ Bride.
● Température de fonctionnement maximum : 60°C (140 °F).
● Installation : position horizontale et sélecteur vers le haut obligatoire.
TABLEAU DE CORRESPONDANCE (ARROSAGE-IRRIGATION)
POUCE” | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1″1/4 | 1″1/2 | 2″ | 2″1/2 | 3″ | 4″ |
mm | 8/13 | 12/17 | 15/21 | 20/27 | 26/34 | 33/42 | 40/49 | 50/60 | 66/76 | 80/90 | 102/114 |
PE/PVC | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 |
Nous réalisons des études d’arrosage pour les professionnels (lors de votre demande, merci de préciser ces informations : débit, pression au point d’eau). Pour les particuliers, nous pouvons vous apporter des conseils sur votre installation.
L’électrovanne 24V (solénoïde 24V) est un programmateur sur secteur. L’électrovanne 9V (solénoïde 9V) est quant à elle un programmateur à piles.
C’est le nombre de litre qui s’écoule pendant une heure.
Oui, les raccords rapides Claber ont la même compatibilité que ceux de la marque Gardena.
- Cannelé : emboîté manuellement, moins cher, démontage compliqué.
- A bague : vissé, démontable, recommandé pour le potager.
C’est un tuyau qui possède déjà des goutteurs incorporés.
| Débit / ø | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 100 |
| PEBD 3 bar (m³) | 0,8 | 1,2 | 2,1 | 3,3 | ||||||
| PEBD 3 bar (m³) | 1,8 | 3,1 | 4,8 | 7,5 | 11,9 | |||||
| PEBD 3 bar (m³) | 0,6 | 1,6 | 2,5 | 4,1 | 6,2 | 10,1 | ||||
| PEBD 3 bar (m³) | 3,3 | 5,3 | 8,2 | 13 | 18,5 | 26,6 | 39,7 | |||
| PEBD 3 bar (m³) | 1,1 | 1,8 | 2,9 | 4,5 | 7,1 | 11,2 | 16 | 23 | 34,4 | |
| PEBD 3 bar (m³) | 1,4 | 2,3 | 3,6 | 5,6 | 8,9 | 12,6 | 18,1 | 27 | ||
| PEBD 3 bar (m³) | 4,8 | 7,5 | 11,9 | 16,9 | 24,4 | 36,2 |
V = 1,5m/s (vitesse d’eau à éviter de dépasser = risque de coups de bélier)
Pour calculer le débit de l’eau, munissez-vous d’un seau d’eau et d’un chronomètre. Remplissez votre seau en comptant le temps nécessaire au remplissage.
Par exemple : mon seau de 10L s’est rempli en 30 secondes
- En 60 secondes : (10/30) x 60 = 20L
- En 1 h : 20 x 60 = 1200L soit 1,2m³
Le débit est donc de 1,2m³/h
Pour calculer la pression, il faut utiliser un manomètre.
À savoir : 1kg = 1 bar
- HA : hauteur d’aspiration
- HR : hauteur de refoulement
- PC : pertes de charges moyennes (0,1 x longueur entre la pompe et le robinet estimée en mètres)
- PR : pression de refoulement
- Fileté : mâle
- Taraudé : femelle
En règle générale, un tuyau gèle jusqu’à 40cm de profondeur. Au-delà, ce n’est plus le cas. Attention, les normes peuvent différer dans chaque région.
Il faut utiliser un tuyau 16 bars avec une ligne bleue.
Pour calculer le diamètre de votre tuyau, il faut mesurer son diamètre extérieur.
Il n’y a aucune différence entre ces tuyaux hormis la couleur.
- 4 bars : arrosage goutte à goutte
- 6 bars : arrosage de surface (ou enterré avec une gaine)
- 10 bars : arrosage enterré (sans protection)
- 16 bars : enterré pour eau potable (sans protection)
